5.2. P9 控制器
EN1SCC-14-020-A0

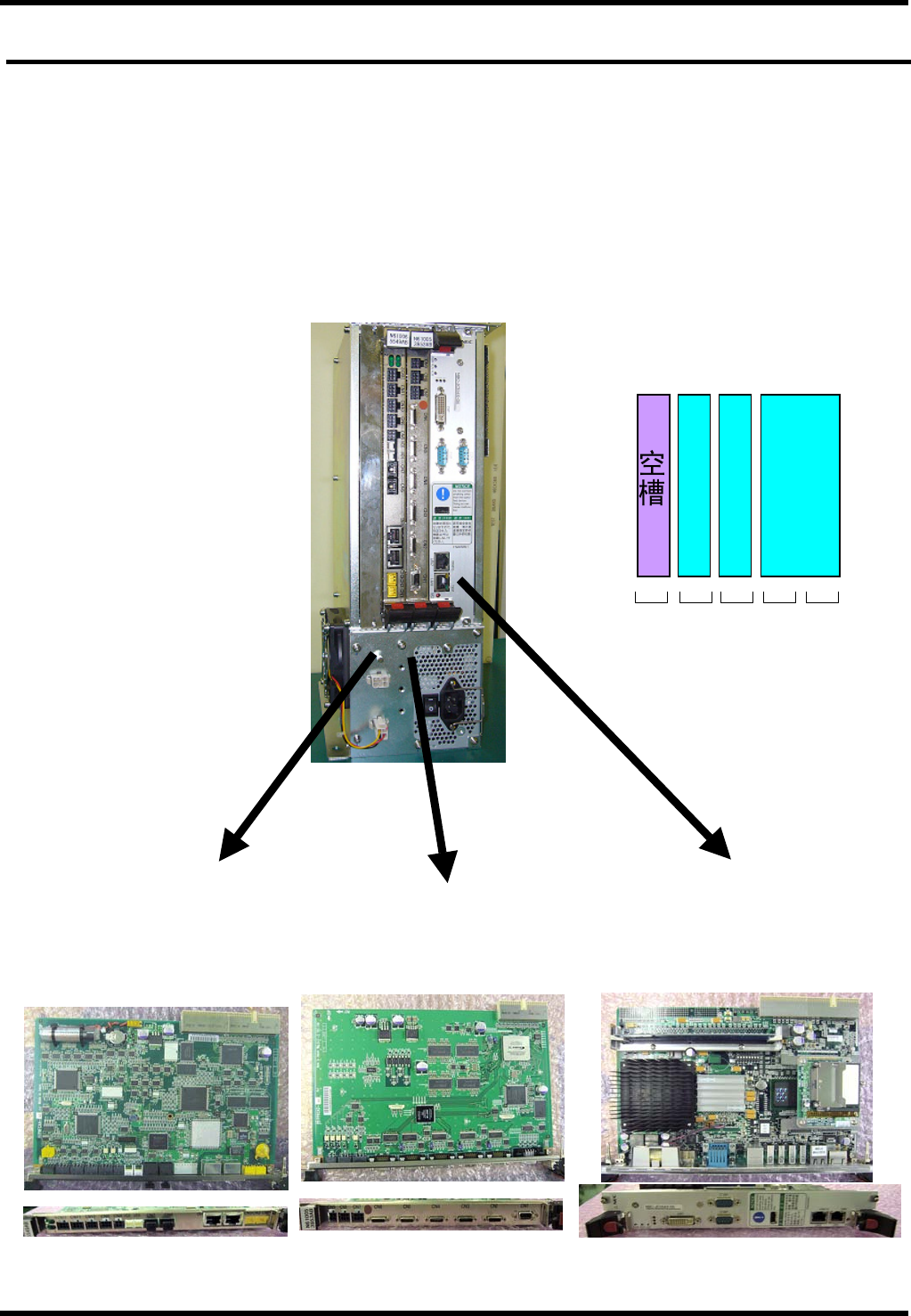

5.2.1 P9 板的构成
2
3
4
5
PNFCAA
−
CA
PPRCAD
−
A
B
NBC
−
JC1154X-D5
1
控制装置
(最多可插入 5 个挿槽)
小型 PCI 板电脑
NBC-JC154X−D5
(占用 2 个挿槽)
照相机 I/F 板
PPRCAD−AB
(占用 1 个挿槽)
轴 & I/O 板
PNFCAA−AB
(占用 1 个挿槽)
NPM
服务手册
5.2 P9 控制器
EN1SCC-14-020-A0
5.2-2
控制装置
名称 : 控制装置 (型号 : PBXCAB−AA//品号 : N610067516AB)
本筐体，由以下的控制部材构成。
电源 : PCSF-200P-X253
品号 : N510037010AA
FAN : 109P0812HHD04
品号 : N610078579AA
后壁板 NBC-7153-01
品号 : N510037011AA
A
TX 电源
小型 PCI
板电脑
NBC-JC154X-D5
P-9 筐体:
PBXCAB-AA
轴 & I/O 板
PNFCAA-CA
照相机 I/F 板
PPRC
A
D-
A
B
左部 FAN
(FAN1)
Fan
电
源
NPM
服务手册
5.2 P9 控制器
EN1SCC-14-020-A0
5.2-3
开关板
PNF0A5-AA
品号 : N610073212AB
卡读取器
YD–8U06-G8H30210
品号:
N510044949AA
DIMMメモリ
LAN
5.2.2 小型 PCI 板

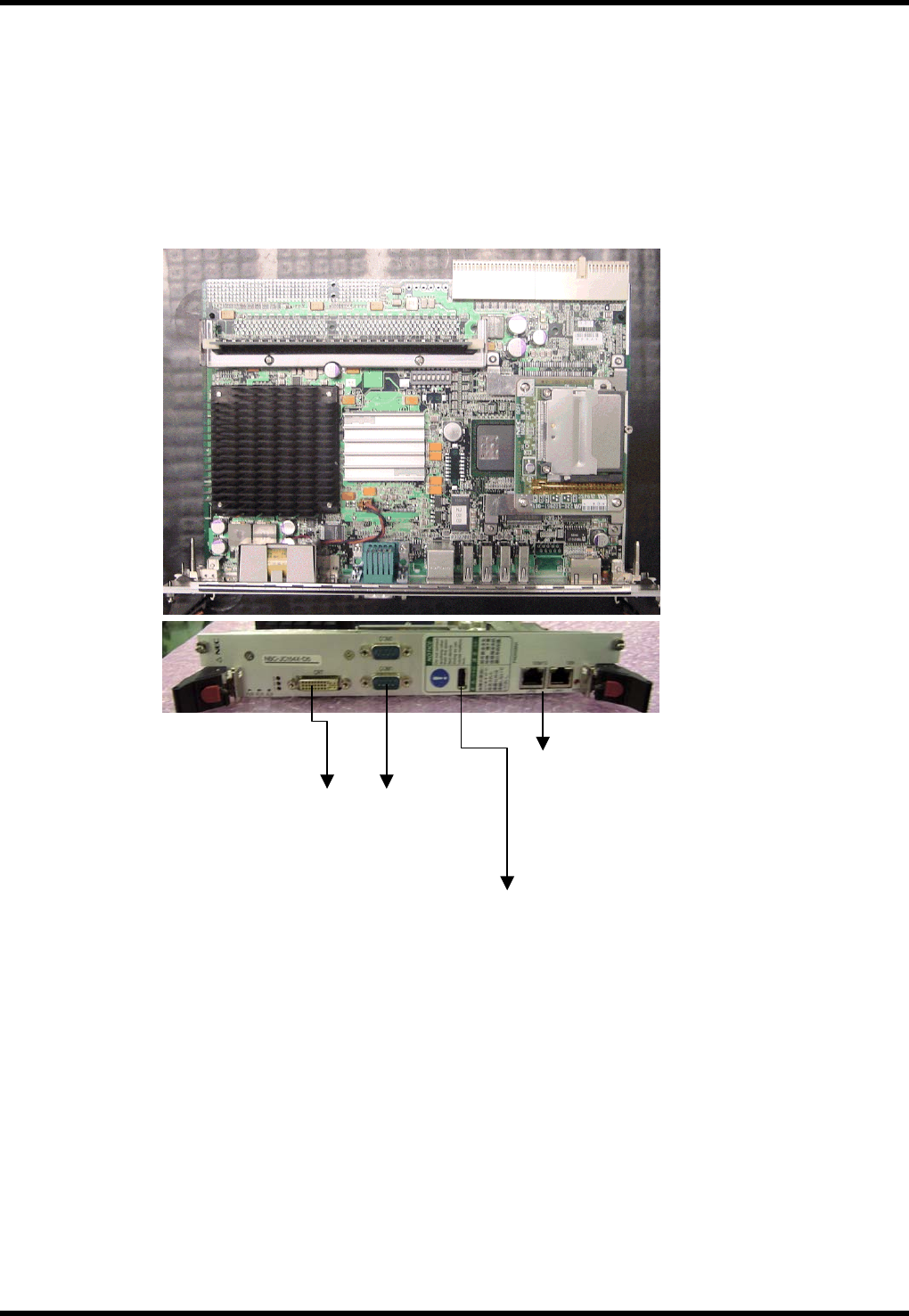

名称 : 小型 PCI 板电脑 (型号:NBC−JC154X−D5//品号:N510029992AA)
基本规格
CPU : Intel Celeron M Processor
Main Memory : DIMM 256MB
小型快闪存储器
: 128MB × 2 个
=注意=
如果在电源 ON 的状态下交换电池，将会导致触电或故障，请绝对不要进行。
补充说明
用小型 PCI 板电脑的电池，时钟 / BIOS 的设定被保存。
因电池的劣化而引起不测事态时，电池会发出警报。
即使小型 PCI 板电脑的电池已劣化，设备可以启动，但时钟的设定被复位。
电池在市场可以购买，因此作为服务零件，品号未登录。
