NPM 服务手册 5.3 XY 驱动器 EN1SCC-14-030-A0 5.3-1 5.3. XY 驱动器 EN1SCC-14-030-A0 5.3.1 驱动器设定 显示说明 节点地址 (MAC-ID) 的设定 ※ MDS ， 全轴都是 “0” X 轴用 (MCDDT3520N09) Y 轴用 (MCDDT7364N09) 7 段 LED 网络状态 LED (COM) 网络状态 LED (LINK) 节点地址 (MAC-ID)…
NPM
服务手册
5.2 P9 控制器
EN1SCC-14-020-A0
5.2-8
NPM
服务手册
5.3 XY 驱动器
EN1SCC-14-030-A0
5.3-1
5.3. XY 驱动器
EN1SCC-14-030-A0
5.3.1 驱动器设定
显示说明
节点地址 (MAC-ID) 的设定
※MDS，全轴都是 “0”
X 轴用
(MCDDT3520N09)
Y 轴用
(MCDDT7364N09)
7 段 LED
网络状态 LED (COM)
网络状态 LED (LINK)
节点地址 (MAC-ID) 设定用旋转开关
设定值 内容
0 ~ 31
节点地址值
其他 发生 Err.82
前 设定值 后 设定值
X轴
0
2
Y轴
1
3
MD
S
LD
S
NPM
服务手册
5.3 XY 驱动器
EN1SCC-14-030-A0
5.3-2

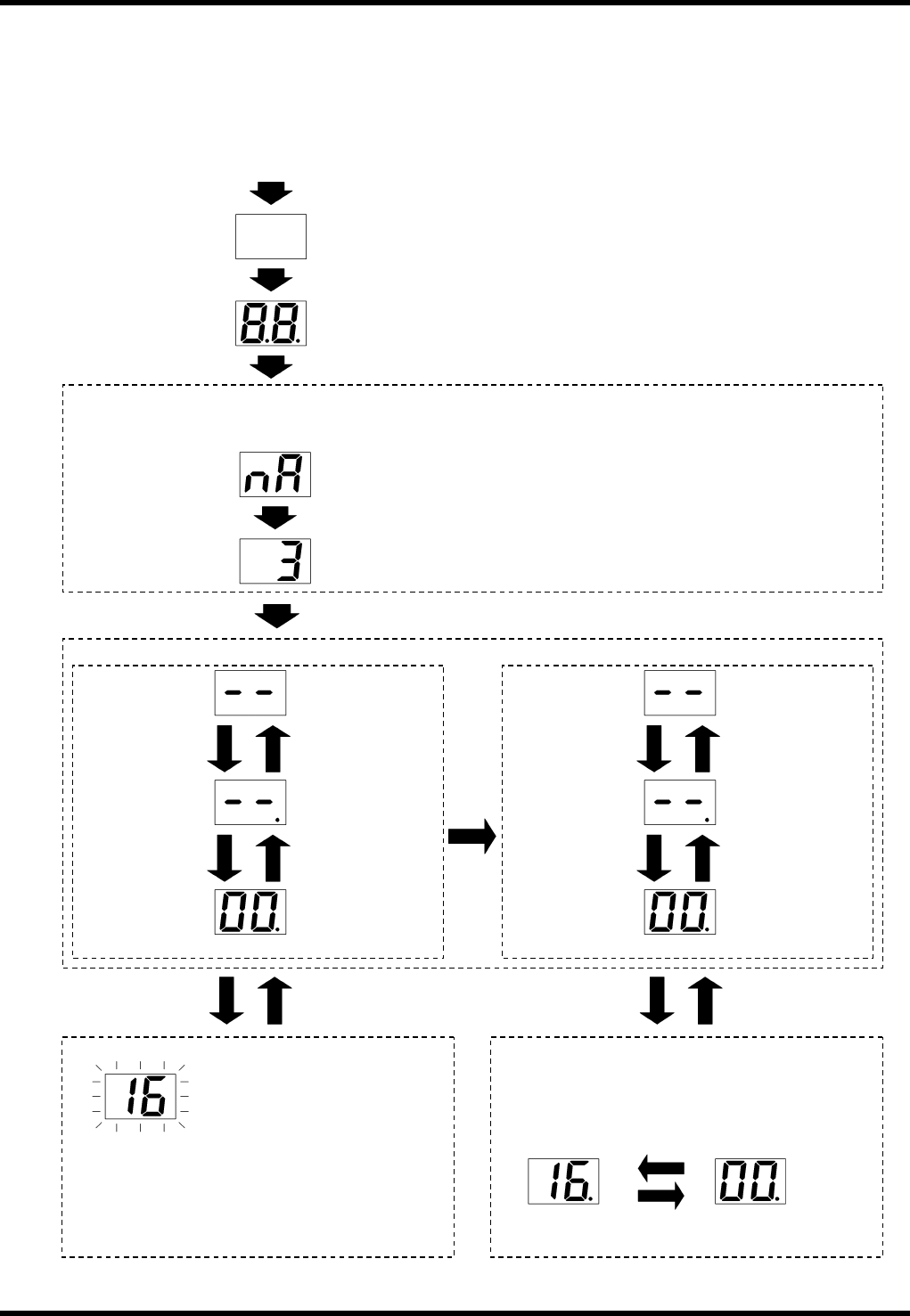

5.3.2 7 段 LED 的显示
接通电源时，首先显示用旋转开关设定的节点地址值，然后转移到通常状态 ( “－－”伺服 OFF、 “00” 伺服 ON)。
但是，警报发生时，显示警报代码，警告发生时显示警告代码。
== 请参照‘错误代码’ 。
通常显示
接通主电源并且
网络确立
伺服 ON
切断主电源或者
网络未确立
伺服 OFF
与通常显示一样
接通主电源并且
网络确立
伺服 ON
切断主电源或者
网络未确立
伺服 OFF
电机正弦波动时左侧的点亮灯
驱动
正弦波
警报发生 清除警报
警告发生 解除警告
接通控制电源
全熄灭
全亮灯
(约 600ms)
＜节点地址 (MAC-ID) 显示＞
[n A] (Node Address)
(约 600ms)
旋转开关设定值 (MSD = 0, LSD = 3 时)
警告代码
(约 2s)
<警告显示>
交替显示警告代码和通常显示
(例:超载时)
(注)有时警告代码和通常显示的
显示值一致。
通常显示
(约 4s)
<警告显示>
闪烁显示警报代码
(例:超载时)
