7.1. LNB (生产线网络盒)
EN1SCC-62-010-A0
LNB 是 Line Network Box 的缩写，在生产线中一定设置有一台。(以后在本文中表现为 “LNB” )

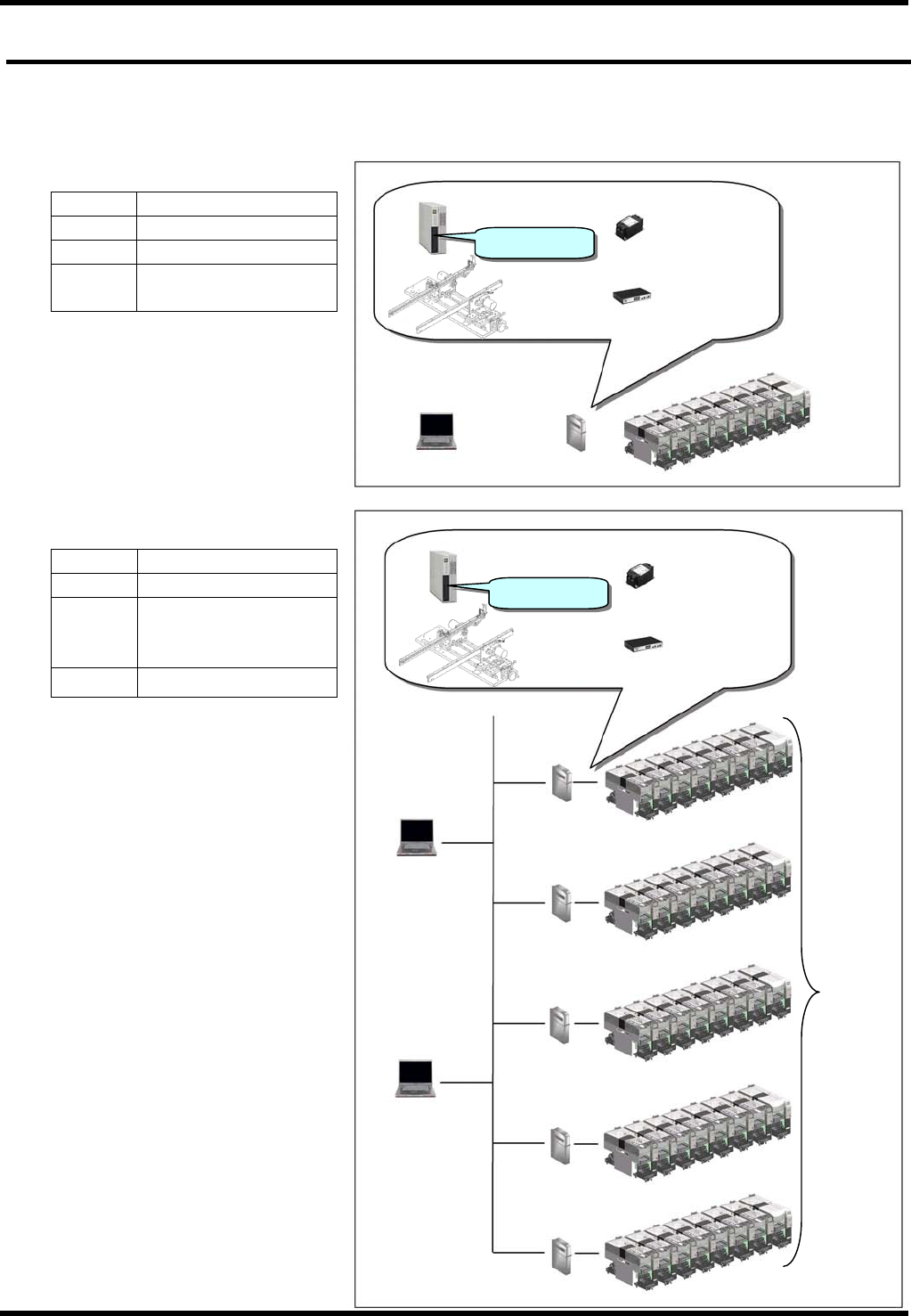

最小构成和通常构成，如下所示。
最小构成
通常构成
项目 个数
生产线数
1 条生产线
LNB 数 1台
LWS 数 1台
*与数据编制系统共用
LWS : Line Work Station的缩写
项目 个数
生产线数
N 条
生产线数
LNB 数 N台
(可连接的 LNB 数，没
有限制)
LWS 数 任意 (推荐 N 个)
FA 专用 PC
延长传送带
机构
HUB
电源机器
LNB 软件
生产线
LNB
LWS
FA 专用 PC
延长传送带
机构
HUB
电源机器
LNB 软件
生产线
LNB
LWS
生产线
LNB
生产线
LNB
生产线
LNB
生产线
LNB
LWS
(
连接到数据服务器
)
N 条
生产线
NPM
服务手册
7.1 LNB (生产线网络盒)
EN1SCC-62-010-A0
7.1-2
7.1.1 概要
以下对 LNB 和 LWS 的目的和功能进行说明。
LNB
目的
No.
内容
1
为了将多台连接的设备作为 1 台机器能够进行操作的操作性提供给设备。
2
为了提供用于将各设备的生产实际成绩数据分散、中继的缓冲器。
功能
No.
内容
1
与设备通信，下载生产数据。
2
进行剩下元件的数量的合计，并保持。
3
进行错误分析信息的合计，并保持。
4
进行每个批量、每个时间的生产管理信息的合计，并保持。
5
保持事件信息。
6
保持即插即用信息。
LWS
目的
No.
内容
1
作为没有画面的 LNB 的操作末端，提供 GUI 并可操作。
功能
No.
内容
1
显示在 LNB 中保持的生产管理信息的合计结果。
2
显示在 LNB 中保持的事件信息。
3
编辑 LNB 的设定。
4
进行 LNB 和设备的版本升级。
NPM
服务手册
7.2 初始设置
EN1SCC-62-020-A0
7.2-1
7.2. 初始设置
EN1SCC-62-020-A0
关于初始设置，显示作业流程。
7.2.1 作业流程
确认内容物
(== 请参照“2.-① 确认内容物” )
FA 专用 PC 的设置
(==请参照“5.FA 专用 PC 的设置”)
LNB 初始安装
(==请参照“3. LNB 初始安装” )
确认治具工具
(==请参照“2.-②确认治具工具” )
确认安装
(==请参照“4. 确认安装” )
电源电缆、以太网的连接
(==请参照‘安装手册_LNB、HUB 站
的连接’ )
