NPM
服务手册
9.2 空气压力零件 (从市面销售零件使用说明书中摘录)
EN1SCC-85-R20-A0
9.2-3
LCD 显示器
动作显示灯
U 按钮
V 按钮
SET 按钮
茶 DC (+)
茶 DC (+)
黑 OUT
蓝 DC (-)
负荷
黑 OUT
(模拟输出)
主回路
主回路
负荷
负荷
負荷
蓝 DC (-)
蓝 DC (-)
蓝 DC (-)
黒 OUT
茶 DC (+)
茶 DC (+)
黑 OUT
(模拟输出)
12
to
24V DC
12
to
24V DC
12
to
24V DC
12
to
24V DC
主回路
主回路
9.2.2 压力开关 (ＳＭＣ)
主空气压力开关型号：ISE30-C4H-25-MB
真空破坏压力开关型号：ZSE30-C6L-25-MLB

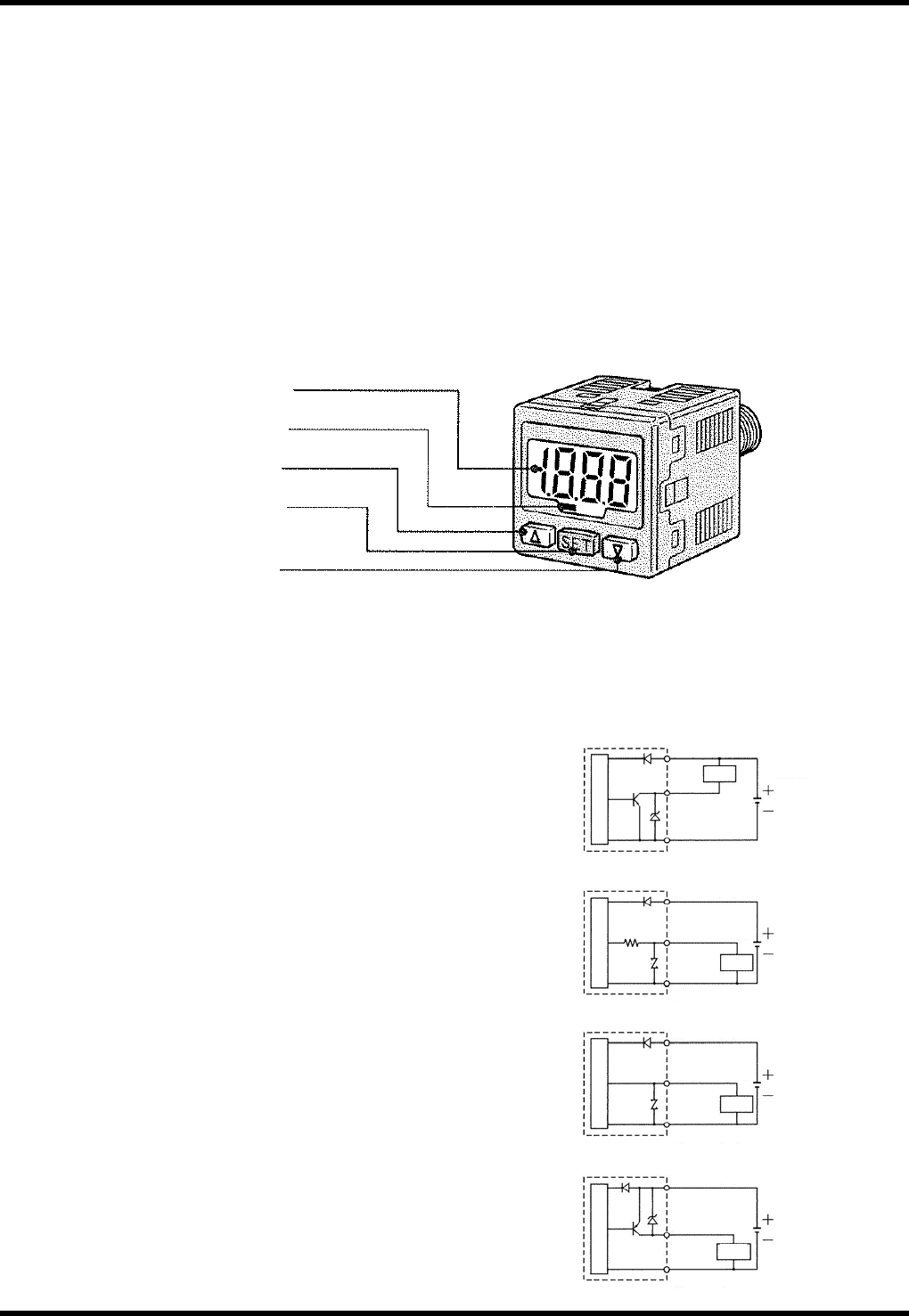

各部的名称和功能
主体
动作显示灯 (緑) : 表示开关的动作状况。
LCD 显示 : 显示现在的压力的状态、设定模式的状态、所选定的表示单位、以及错误代码。在通常情况下，
可选择一直用红色或者绿色的单色显示，或者根据输出的变动绿色和红色切换显示等 4 种显示
方法。
U 按钮: 增加模式以及 ON/OFF 设定值。使用于向顶峰显示模式的切换。
V 按钮: 减少模式以及 ON/OFF 设定值。使用于向低谷显示模式的切换。
SET 按钮: 使用于各模式的切换及设定值的确定。
内部回路和配线例
输出规格
回路图中记载的绿色 (茶黑蓝) 适用于使用本公司的连接器所配带的导线的情况。
-25
NPN 开放式集电极输出
Max.30V、80mA
残留电压 1V 以下
-26
模拟信号输出型
1~5V（±2.5%F.S.）
输出阻抗：约 1KΩ
-28
模拟信号输出型
4-20 mA (±2.5%F.S.)
最大负载阻抗:
电源电压 12V 时 3000Ω
电源电压 24V 时 6000Ω
最小负载阻抗：50Ω
-65
PNP 开放式集电极输出
Max. 80 mA
NPM
服务手册
9.2 空气压力零件 (从市面销售零件使用说明书中摘录)
EN1SCC-85-R20-A0
9.2-4
设定方法
设定步骤
测量模式
▼
初期设定
设定输出形式、响应时间、显示色的切换。
▼
压力设定
输入压力开关输出的设定值。
▼
测量模式
检测出压力，进行显示和压力开关的动作。根据使用目的，可以设定清零功能等
的其他功能。
初始设定
请按 键 2 秒以上，
显示部变为右图的界面，处于显示色的设定模式。
单位表示记号为 M 的场合，默认为 SI 单位。
无记号的场合，请参照“显示单位选择”中的项目。
1. 显示色的设定
选择 LCD 显示色。
变更显示色时，请按 键或 键
选择需要的显示色。
Sor (红色 / ON) ⇔ SoG (绿色 / ON) ⇔ ｒED (红色) ⇔ Grn (绿色)
请按 键，设定转换为动作模式设定。
已被设定为模拟信号输出时，请按 键或
｢
键，从 Grn
｣
(绿色) ⇔ 「ｒED」(红色) 选择使用的
显示色。请按 键，切换为测量模式的设定。
2. 动作模式的设定
可以选择压力开关的动作模式。
显示现在选择的动作模式。
请按 键或 键，选择要使用的动作模式。
(迟滞模式) HyS ⇔ wnd (上下限比较模式)
请按 键，设定切换为输出形式设定。
3. 输出形式的设定
开关的输出形式可以任意设定。
显示现在选择的输出形式。按 键或 键，通常输出「no」和反转输出「nC」就会切换。
(常开) no ⇔ ｎC (常闭)
请按 键，确定此设定，并切换为响应时间的设定。
迟滞模式
上下限比较模式
(出厂时) (反转) (出厂时) (反转)
NPM
服务手册
9.2 空气压力零件 (从市面销售零件使用说明书中摘录)
EN1SCC-85-R20-A0
9.2-5
交替显示
交替显示
开关
输出
迟滞(H)
高压力
开关
输出
高压力
迟滞(H)
交替反转
交替反转
4. 响应时间的设定
开关输出的输出响应时间可以任意设定。
通过响应时间的设定，可以防止振荡的产生。
显示现在设定的响应时间。请按 键或 键，选择响应时间。
2.5 ⇔ 20 ⇔ 160 ⇔ 640 ⇔ 1280
动作模式为迟滞模式时，按 键，就会设定，并切换为自动预设设定。
动作模式为上下限比较模式时，按 键，就回到测量模式。
5.自动预设的设定
这是将设定自动预设输入时的
测量压力作为基准值记忆的功能。
显示现在的设定内容。进行自动预设时，
请按 键或 键进行选择。
(手动设定) mAn ⇔ AUt (自动预设)
请按 键，回到测量模式。
压力设定 (设定进行开关输出的压力值)
设定为手动设定的场合
测量模式时，按 键，就切换为设定值显示。
「P_1」和「n_1」与现在的设定值交替闪烁显示。按 键，
表示下一个设定值。按 键或 ，
就进入数值变更模式。(请参照数值设定方法)
设定为迟滞模式的场合
迟滞模式时，设定完 P1 或 n1 后，「H」和
迟滞设定值交替显示。
按 键或 键，进入数值变更模式。
(参照数值设定方法)
常开模式时 常闭模式时
迟滞设定为 2digits 以下的场合，输入压力接近设定点时产生变动，压力开关输出有可能出现振荡。
设定为上下限比较模式的场合
上下限比较模式时，设定完 P1 或 n1 后，P2
或者 n2 和现在的设定值交替闪烁显示。按 键，
显示下一个设定值(迟滞 : H) 按 键或 键，
就进入数值变更模式。(请参照数值设定方法)
接下来，「H」和迟滞的设定值交替显示。按 键
就回到通常的测量模式。按 键 键，
就进入数值变更模式。(请参照数值设定方法)
