NPM

服务手册

9.2 空气压力零件 (从市面销售零件使用说明书中摘录)

EN1SCC-85-R20-A0

9.2-5

交替显示

开关

输出

迟滞(H)

高压力

开关

输出

高压力

迟滞(H)

交替反转

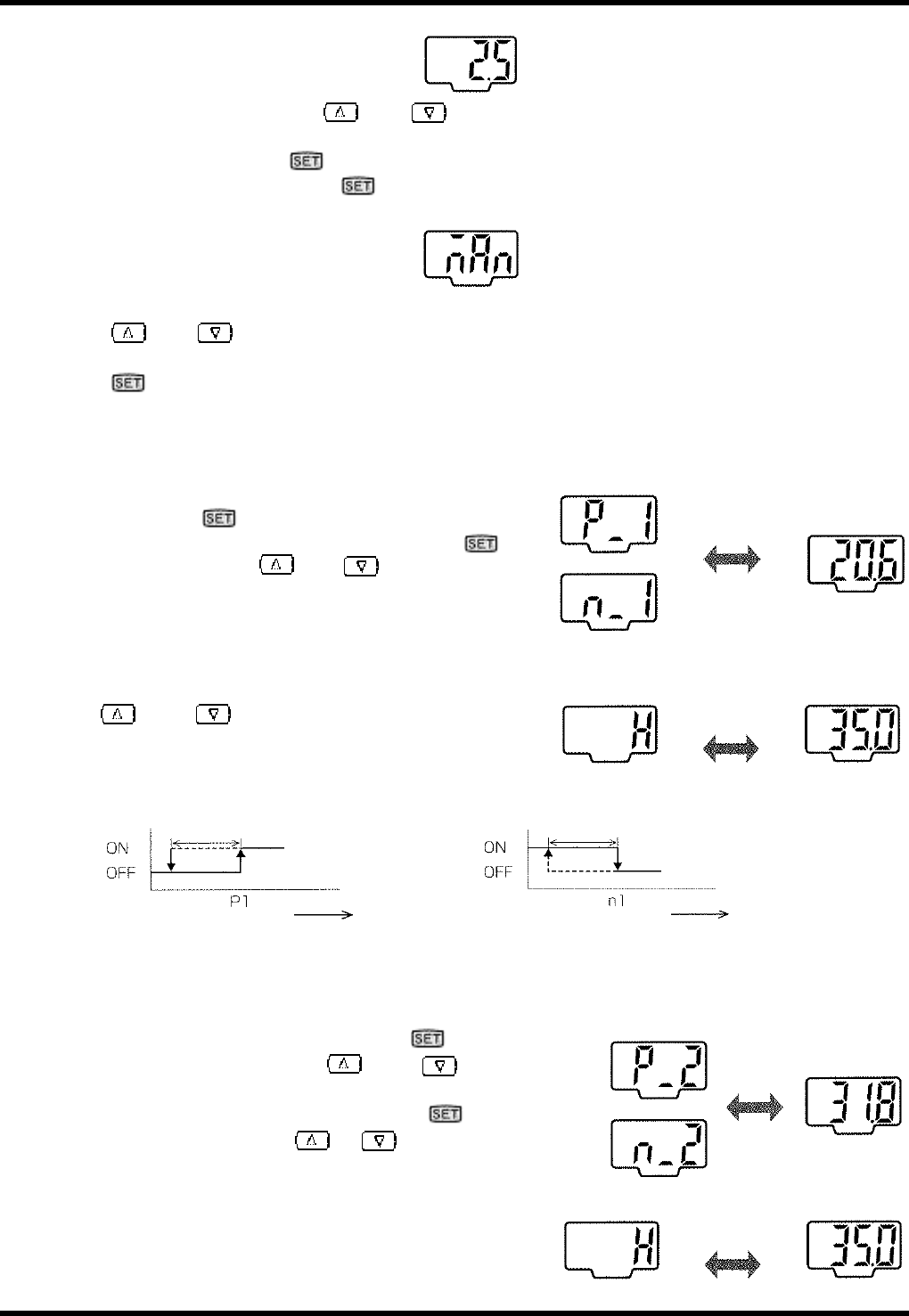

4. 响应时间的设定

开关输出的输出响应时间可以任意设定。

通过响应时间的设定，可以防止振荡的产生。

显示现在设定的响应时间。请按键或键，选择响应时间。

2.5 ⇔ 20 ⇔ 160 ⇔ 640 ⇔ 1280

动作模式为迟滞模式时，按键，就会设定，并切换为自动预设设定。

动作模式为上下限比较模式时，按键，就回到测量模式。

5.自动预设的设定

这是将设定自动预设输入时的

测量压力作为基准值记忆的功能。

显示现在的设定内容。进行自动预设时，

请按键或键进行选择。

(手动设定) mAn ⇔ AUt (自动预设)

请按键，回到测量模式。

 压力设定 (设定进行开关输出的压力值)

设定为手动设定的场合

测量模式时，按键，就切换为设定值显示。

「P_1」和「n_1」与现在的设定值交替闪烁显示。按键，

表示下一个设定值。按键或，

就进入数值变更模式。(请参照数值设定方法)

设定为迟滞模式的场合

迟滞模式时，设定完 P1 或 n1 后，「H」和

迟滞设定值交替显示。

按键或键，进入数值变更模式。

(参照数值设定方法)

常开模式时常闭模式时

迟滞设定为 2digits 以下的场合，输入压力接近设定点时产生变动，压力开关输出有可能出现振荡。

设定为上下限比较模式的场合

上下限比较模式时，设定完 P1 或 n1 后，P2

或者 n2 和现在的设定值交替闪烁显示。按键，

显示下一个设定值(迟滞 : H) 按键或键，

就进入数值变更模式。(请参照数值设定方法)

接下来，「H」和迟滞的设定值交替显示。按键

就回到通常的测量模式。按键键，

就进入数值变更模式。(请参照数值设定方法)

NPM

服务手册

9.2 空气压力零件 (从市面销售零件使用说明书中摘录)

EN1SCC-85-R20-A0

9.2-6

开关

输出

迟滞(H)

高压力

开关

输出

高压力

迟滞(H)

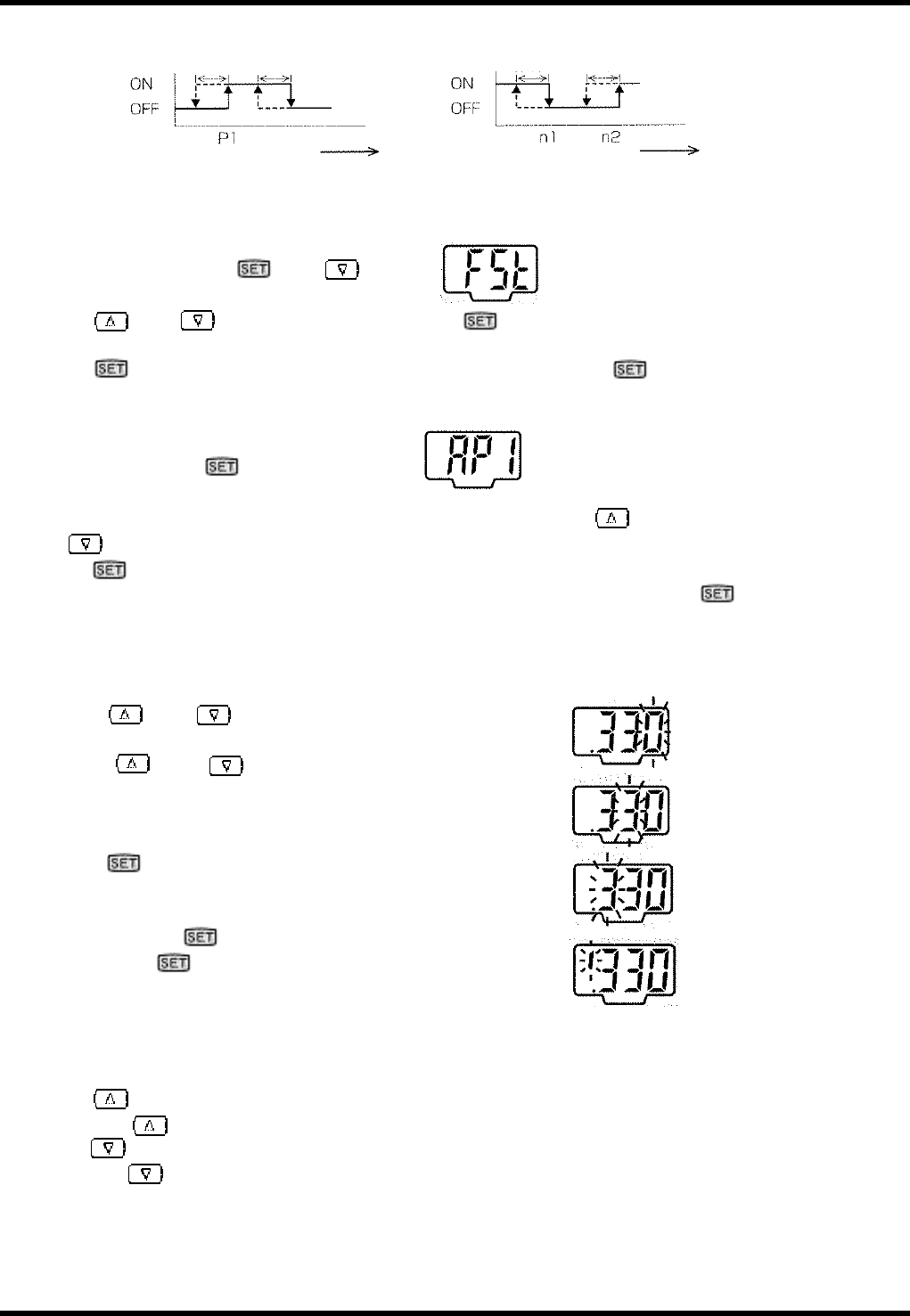

常开模式时常闭模式时

初始设定值为常开模式时，显示为「P_1」，常闭模式时，显示为「n_1」。另外，在开关输出动作处在非保

持或非停止时，可以对压力设定值进行确认。

微调整模式 (显示值微调整功能)

测量模式时，同时按键和键

2 秒以上，显示出「FSｔ」和压力测量值。

按键或键，变更设定值。接下来，按键或 2 秒以上不操作，交替显示「FSt」和现在的压

力测量值。

按键，显示出调整量 (百分比)，与「FSC」交替闪烁显示。按键，

就回到通常的测量模式。

设定为自动预设的场合

测量模式时，按键，

进入自动预设的准备状态，显示为「AP1」。

此状态下，进行压力设定装置的准备。在「AP1」状态下，同时按键和

键，就可以回到测量模式。

按键，就进入自动预设可实施的状态，显示为「A1L」。

请启动设备，变换压力。自动检测出设定值并记忆设定值。「A1L」状态下，按键，

结束设定，回到通常的测量模式。

数值设定方法

输入设定压力等数值时，

1.按键或键，进入设定值变更模式，

第一位 (右起) 出现闪烁。

2. 按键或键，任意设定数值。

(输入数值时，若超过 10 秒没有按键的话，

此数值将被自动设定，回到设定值的显示状态。)

3 按键，第二位 (右起) 出现闪烁。

(最高位为零的场合，「’」和「

」

)闪烁显示。

「’」表示正的零，「

」表示负的零。)

(在第高位按键，第一位出现闪烁。)

4. 连续按键 1 秒以上，回到设定值。

 其他功能

峰压保持，谷压保持显示功能

日常测量中，检测最大值和最小值，并进行更新。可以将显示值保持。

按键 1 秒以上，最大压力值显示闪烁，峰压被保持。

再次按键 1 秒以上，解除保持，回到测量模式。

按键 1 秒以上，最小压力值显示闪烁，谷压被保持。

再次按键 1 秒以上，解除保持，回到测量模式。

NPM

服务手册

9.2 空气压力零件 (从市面销售零件使用说明书中摘录)

EN1SCC-85-R20-A0

9.2-7

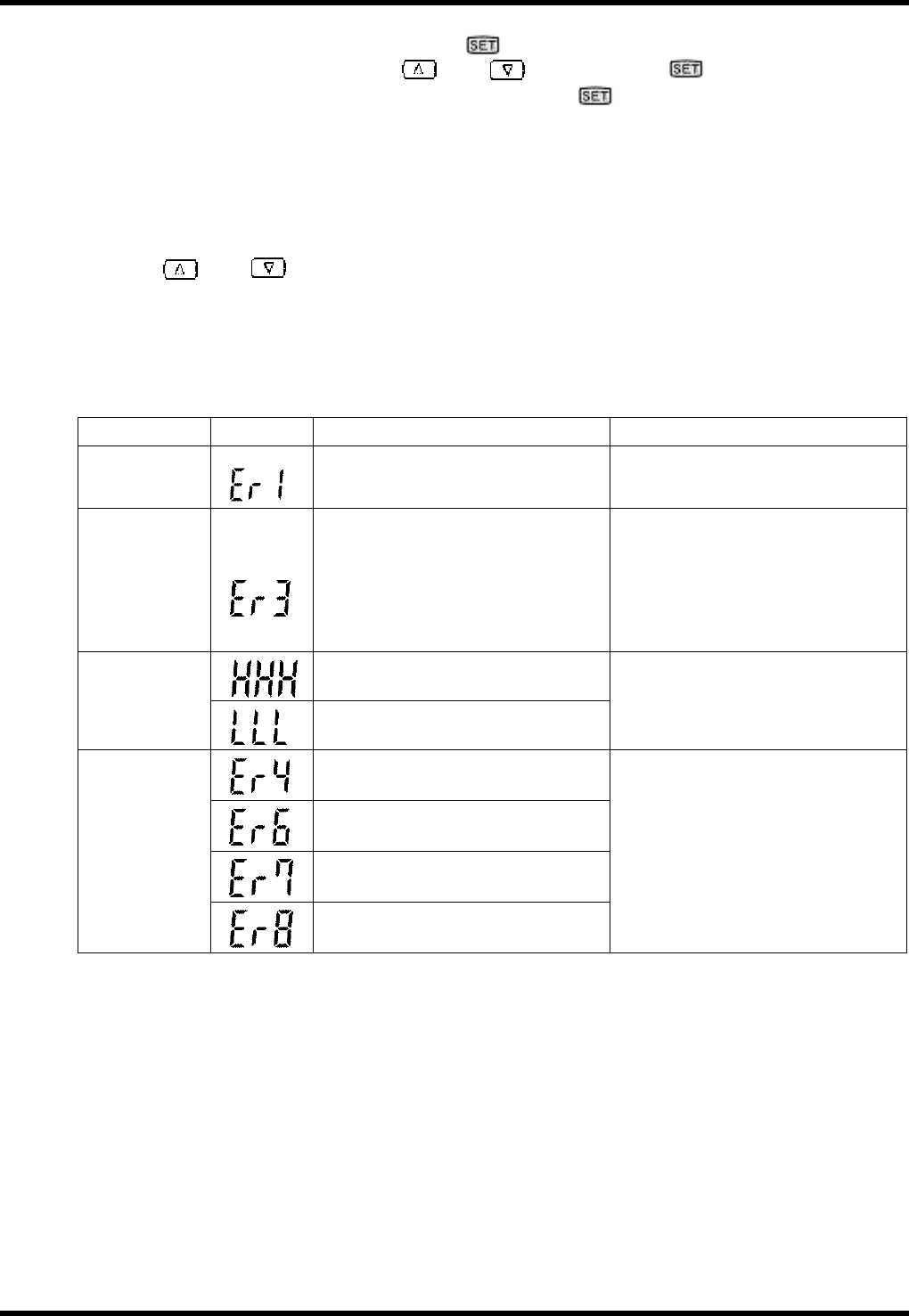

锁定功能

可以防止错误修改已输入的设定值等的误操作。按键 4 秒以上，

就显示现在设定的「Loc」或「UnL」。按键或键进行选择，按键

进行设定。键不好操作时，请设定「Loc」，设定为锁定模式。按键 4 秒以上，解除锁定功能，显示为

现在的设定，请设定「UnL」。

清零功能

测量的压力在与出厂状态相比，在±70digits 范围内，可以将显示值调整为零。

(由于产品个体的差异，±10%F.S. 设定范围存在不同。)

在不受原压力影响，检测出一定量的压力变动的场合也是有效的。

同时连续按键或键，设定显示值为零。

松开键，就回到测量模式。

 错误显示

错误显示功能

发生异常和错误时，显示有错误的位置和种类。

错误名称错误显示内容处理方法

过电流错误

开关输出的过负荷电流超过

80mA 以上。

请切断电源，除去发生过电流时的输

出原因后，再次打开电源。

剩余压力错误

操作清零操作时，对于大气压施加

1Mpa 为±0.071Mpa 以上，真空为

±7.1kPa 以上的压力。

但是，3 秒钟后自动回归到测量模

式。由于产品个体差异，±10%F.S.

设定范围存在不同。

请在施加的压力变为大气状态后，重

新进行清零操作。

施加的压力超过设定压力范围的上

限。

加压错误

施加的压力超过设定压力范围的加

减限。

请将施加的压力回到设定压力范围

内。

内部数据错误时，

显示出来。

内部数据错误时，

显示出来。

内部数据错误时，

显示出来。

系统错误

内部数据错误时，

显示出来。

请切断电源，重新接通电源。不复位

时，有必要本公司的调查。
