NPM 服务手册 EN1SCC-01-030-C0 SAFETY -27 关于直线马达的使用 NPM 的 X 轴及 Y 轴是通过线性电机来驱动的。 由于直线马达使用非常强力的永久磁 石，若使用错误，即使主电源处 于 OFF 状态，也将导致极度危险。 如进行维修作业等，在安全盖内进行 作业之际，请务必遵守下述事项 。 1. 安装心脏起搏器的人员，请勿在安全盖内进行作业。 2. 在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。 3. 由…
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-26

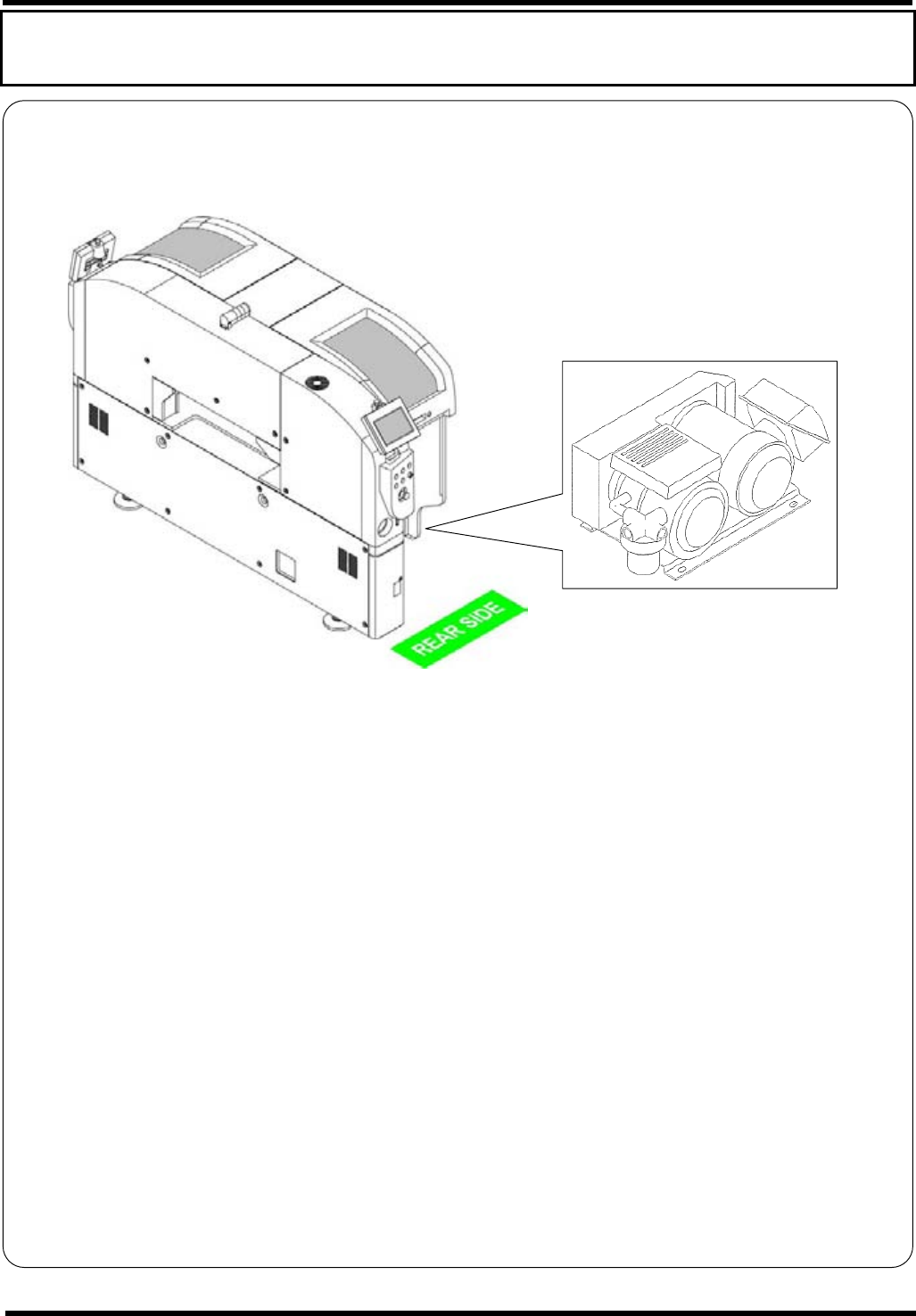

关于按下紧急停止开关时不遮断的连接器和不停止的电机
真空泵用电机即时按下紧急停止开关也不停止。这是为了防止吸着元件的落下。
下列连接器不遮断电源。
1. CPU BOX
用电源连接器
2.
托盘用电源连接器
3.
检查台车用电源连接器
按下紧急停止开关后，其它下列电机会停止。
4. X
轴、
Y
轴电机
5.
吸头
Z
轴、
θ
轴电机
6.
传送带电机
7.
宽度调整电机
8.
支撑上下轴电机
EJM9B-AD01
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-27
关于直线马达的使用
NPM
的
X
轴及
Y
轴是通过线性电机来驱动的。
由于直线马达使用非常强力的永久磁石，若使用错误，即使主电源处于
OFF
状态，也将导致极度危险。
如进行维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿使铁等磁性体
(
工具、治具、螺栓等
)
靠近离直线马达
40 mm
以内的地方。
有些磁性体，因其形状而无法脱离。
小型芯片元件等，能用手除去。
(
永磁石部可赤手接触。
)
5.
请勿使手表、行动电话、磁气卡等靠近离直线马达
40 mm
以内的地方。
是造成这些机器故障的原因。
磁气卡等是造成数据被损坏的原因。
6.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，若拆开，则将非常危险。
EJM9B-AM00
N610052923AA00
Y 轴定子
(
磁石
)
X 轴转子
X 轴定子
(
磁石
)
Y 轴转子
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-28
关于线性照相机的使用
线性照相机是激光安全规格的等级
1 (IEC60825-1)
的水准，基本上在正常使用状态下是安全的。但是，
在维修或操作时，请勿直视激光光束。
1.
线性照相机
NPM
在本机的前后各有
2
个。
用于本机的
LED
元素最大输出功率为
15 mW
。线性照相机采用即使作业者打开其盖子也不会被
LED
放
射直接照射的构造，但为了安全请绝对不要打开线性照相机的盖子。
项目
LED
规格
制造
松下生产科技株式会社
型号
N610067528AA
波长
850 nm
输出功率
5.32 mJ
等级
等级
1
放出持续时间
6.2 s (
最大
)
安装位置
请参照左图
EJM9B-AR00
N610067528AA-01A00
要求
搬运线性照相机时如果将其掉下，会
有受伤的危险，请用双手处置。
