10.1 拧紧螺丝
EN1SCC-86-010-B0
10.1-1
10.1. 拧紧螺丝
EN1SCC-86-010-B0
10.1.1 拧紧螺丝的扭矩基准
(单位 : Nm)
螺栓种类
非紧固件
垫圈 M2
M2.5
/ 2.6
M3 M4 M5 M6 M8 M10
SPC 、
铝铸造铜
没有关系
0.28
(±10%)
0.48
(±10%)
0.95
(±10%)
1.94
(±10%)
3.61
(±10%)
5.89
(±10%)
12.20
(±10%)
23.80
(±10%)
SW・PW
无
0.41
(±10%)
0.81
(±10%)
1.50
(±10%)
3.50
(±10%)
6.57
(±10%)
9.82
(±10%)
20.37
(±10%)
39.72
(±10%)
不锈钢
钢、钢铁
铝合金
SW・PW
有
0.41
(±10%)
0.81
(±10%)
1.50
(±10%)
3.50
(±10%)
6.57
(±10%)
11.36
(±10%)
26.39
(±10%)
52.59
(±10%)
六角孔
螺栓
(强度 :
10.9)
淬火钢
铸铁
(A7075)
没有关系
0.41
(±10%)
0.81
(±10%)
1.50
(±10%)
3.50
(±10%)
6.57
(±10%)
11.36
(±10%)
26.39
(±10%)
52.59
(±10%)
SPC、
铝铸造
铜
没有关系 - -
1.00
(±10%)
2.43
(±10%)
5.02
(±10%)
6.54
(±10%)
15.55
(±10%)
32.12
(±10%)
六角孔
圆头螺栓
(强度:
10.9)
六角孔
平头螺栓
(强度:
10.9)
不锈钢
钢、钢铁
铝合金
没有关系 - -
1.52
(±10%)
3.04
(±10%)
5.28
(±10%)
10.90
(±10%)
24.00
(±10%)
41.6
(±10%)
桁架螺丝 没有关系 -
0.35
(±10%)
0.52
(±10%)
1.27
(±10%)
2.55
(±10%)
4.61
(±10%)
- -
平头螺丝
平圆头螺丝
盆头螺丝
没有关系
-
0.41
(±10%)
0.60
(±10%)
1.47
(±10%)
2.94
(±10%)
5.19
(±10%)
- -
SW・PW
无
0.14
(±10%)
0.38
(±10%)
0.53
(±10%)
1.08
(±10%)
1.61
(±10%)
3.99
(±10%)
8.18
(±10%)
17.54
(±10%)
SW・PW
有
0.18
(±10%)
0.37
(±10%)
0.66
(±10%)
1.52
(±10%)
2.68
(±10%)
5.23
(±10%)
12.77
(±10%)
25.20
(±10%)
没有关系
0.18
(±10%)
0.37
(±10%)
0.66
(±10%)
1.52
(±10%)
2.68
(±10%)
5.23
(±10%)
12.77
(±10%)
25.20
(±10%)
六角螺栓
没有关系
0.18
(±10%)
0.37
(±10%)
0.66
(±10%)
1.52
(±10%)
2.68
(±10%)
5.23
(±10%)
12.77
(±10%)
25.20
(±10%)
钢
(亜鉛铬酸
镀铬)
没有关系 - -
0.60
(±10%)
1.40
(±10%)
2.60
(±10%)
- - -
铁、镍镀铬 没有关系 - -
0.30
(±10%)
1.20
(±10%)
2.00
(±10%)
- - -
NPM
服务手册
10.1 拧紧螺丝
EN1SCC-86-010-B0
10.1-2
10.1.2 N 联轴器
夹紧扭矩
夹紧扭矩 夹紧扭矩
型号
夹紧用
扳手宽度 (mm)
N
・
m
型号
夹紧用
扳手宽度 (mm)
N
・
m
N-6 12 11.8 N-17 26 53.9
N-8 14 13.7 N-18 27 58.8
N-9 17 15.7 N-19 29 63.7
N-10 17 19.6 N-20 30 68.6
N-11 19 24.5 N-22 32 78.4
N-12 19 29.4 N-24 35 83.3
N-14 22 34.3 N-25 36 88.2
N-15 23 39.2 N-30 41 127.0
N-16 24 49.0 N-35 46 167.0
※ 型号和螺母的尺寸不一样，请事前确认螺母的尺寸。
再次使用时的注意事项
拆卸卸下来的 N 联轴器后，除去在主体的螺丝部和螺母的螺丝部上贴附的贴纸编带。
请再次在主体螺丝端部上向右卷贴纸编带 (约 1.5 周) ，暂时组装螺母。
关于贴纸编带，请使用配管用螺丝贴纸编带 (厚度 0.1mm) 。

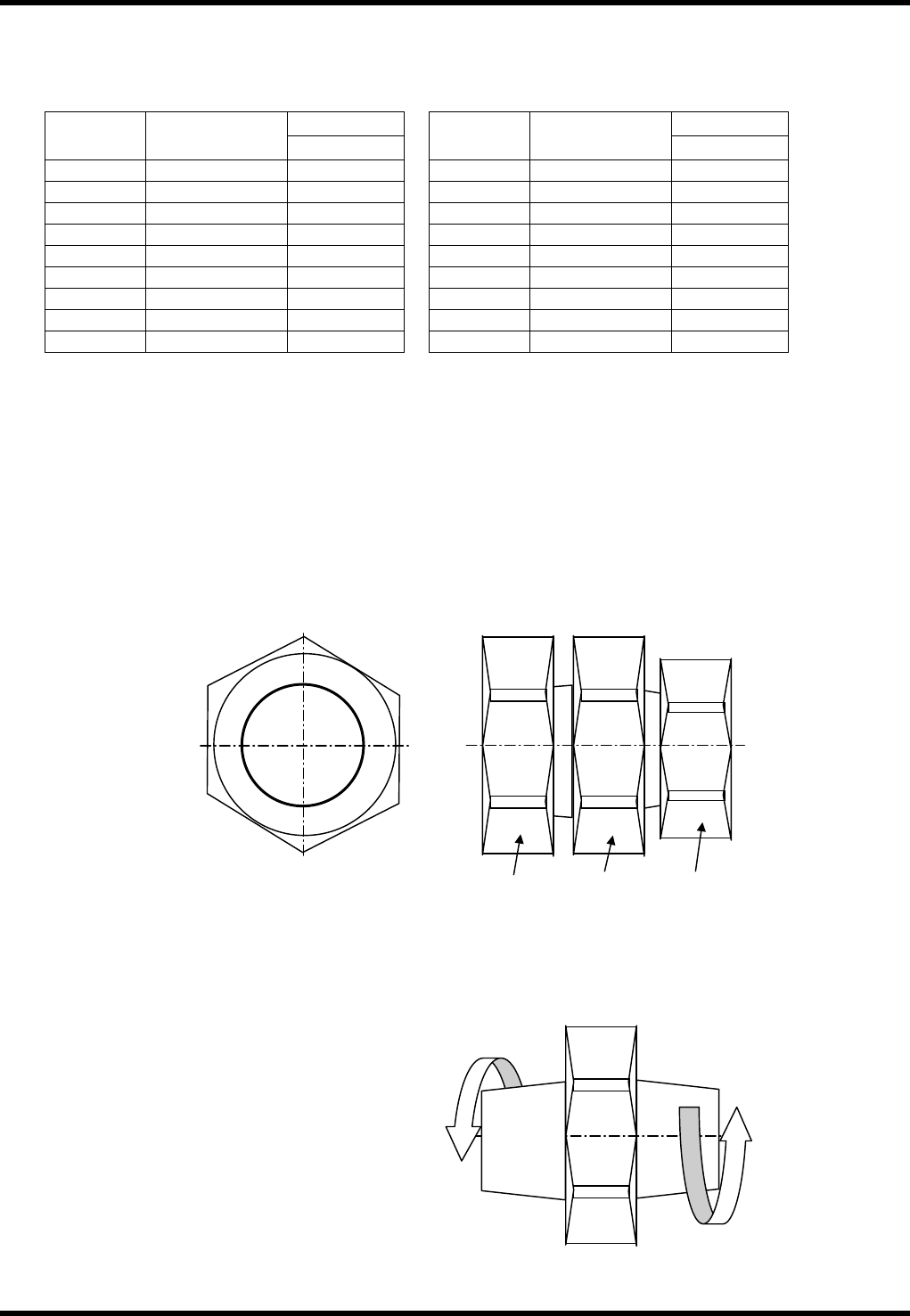

结构图
■ 贴纸编带的卷方向
螺母
主体
螺母
贴纸编带的卷方向
贴纸编带的卷方向
