NPM
服务手册
10.2 给油脂
EN1SCC-86-020-C0
10.2-2
10.2.2 润滑脂枪的使用方法

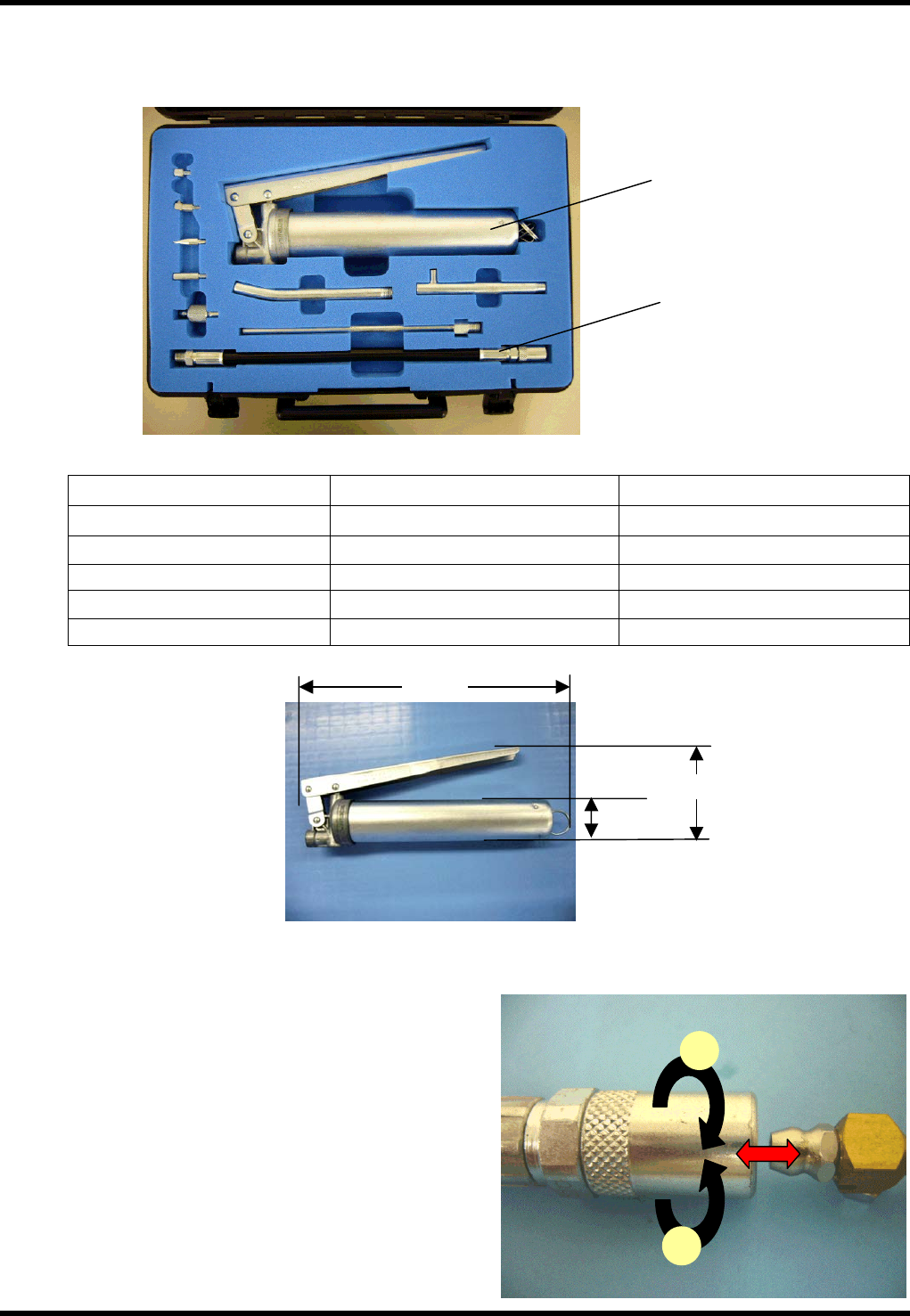

润滑脂枪装置 ( 1046601000 ) 的结构
YAMADA Corporation 制润滑脂泵的规格
型号
CH-100A KH-35
容量 140 mL ( 85 mL 润滑脂筒 ) 400 mL ( 210mL 润滑脂筒 )
喷出量/ 行程
0.5 mL 1.0 mL
全长
248 mm 318 mm
全高
95 mm 119 mm
油槽直径
38.1 mm 60.5 mm
软管 (SPK-3C) 的调整方法
转动软管的端部，调整夹紧状态。
1.
1. 拧紧软管的端部 (顺时针方向) ，夹紧量会变大。
2. 拧松软管的端部 (逆时针方向) ，夹紧量会变小。
油槽直径
全高
全
长
2
1
润滑脂泵
N938CH100A
软管
N938YYYY-012
NPM
服务手册
10.2 给油脂
EN1SCC-86-020-C0
10.2-3
润滑脂筒的安装方法
1. 将卸下盖的润滑脂筒拧紧到泵部。
=注意=
请将润滑脂筒拧到底。
如果拧不到底，会导致润滑脂筒的脱落，
或润滑脂的泄漏。
2. 准备将润滑脂筒收纳在油槽筒里。
(1) 拉链条。
(2) 将链条挂在油槽筒的沟槽里。
3. 组装泵装置。
(1) 将润滑脂筒插入油槽筒里。
(2) 将油槽筒拧入泵部。
4. 使吸嘴端部喷出润滑脂。
(1) 从槽筒的沟槽里将链条拉起来，解除锁定。
(2) 将手柄往复动作，确认从吸嘴端部喷出润滑脂。
1
(1)
(2)
(1)
(2)
(1)
(2)
