NPM 服务手册 3.2 市售治具和工具一览表 EN1SCC-87-040-C0 3.2-1 3.2. 市售治具和工具一览表 EN1SCC-87-040-C0 成套六角扳手 品号 : 型号 : PB 扳手 备注 : 1.5 ~ 8mm 成套六角扳手 品号 : 型号 : PB 扳手 备注 : 0.71 ~ 2.0mm 螺丝刀 品号 : 型号 : 备注 : 扳手 品号 : 型号 : 备注 : 扁嘴钳 / 钳子 品号 : 型号 : 备注 : …
NPM
服务手册
3.1 专用治具工具一览
EN1SCC-87-030-B0
3.1-4

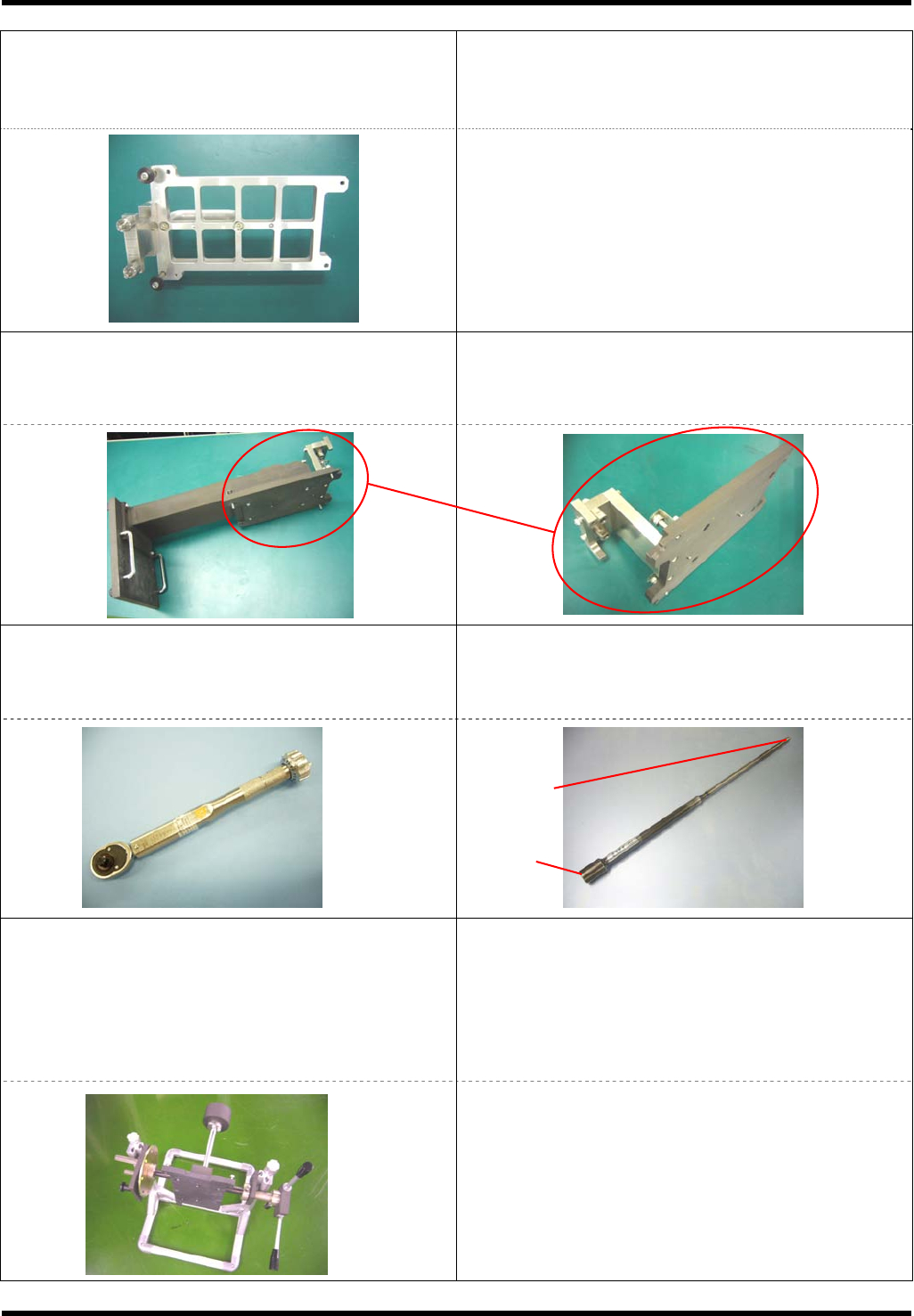

贴装头 (1)
X 轴抽屉式连接器定位治具
品号 : N610068048AA
型号 :
==请参照‘4.2.6. 基板支架装置的的拆卸和安装’
头抽屉式连接器定位治具 (大量生产用)
品号 :
型号 :
==请参照‘4.2.6. 基板支架装置的的拆卸和安装’
头抽屉式连接器定位治具 (for SVC)
品号 :
型号 :
==请参照‘4.2.6. 基板支架装置的的拆卸和安装’
扭矩扳手
品号 :
型号 : QL25N ( TOHNICHI )
备注 : 用于贴装头的安装螺栓的拧紧
头用长锥
品号 : N510046662AA
型号 :
备注 : 用于贴装头的安装螺栓的拧紧
头组装架 (大量生产用)
品号 : N610075623AA
型号 : FM-2105
备注 :
5mm 六角
□9.6
NPM
服务手册
3.2 市售治具和工具一览表
EN1SCC-87-040-C0
3.2-1
3.2. 市售治具和工具一览表
EN1SCC-87-040-C0
成套六角扳手
品号 :
型号 : PB 扳手
备注 : 1.5 ~ 8mm
成套六角扳手
品号 :
型号 : PB 扳手
备注 : 0.71 ~ 2.0mm
螺丝刀
品号 :
型号 :
备注 :
扳手
品号 :
型号 :
备注 :
扁嘴钳 / 钳子
品号 :
型号 :
备注 :
间隙规
品号 :
型号 :
备注 : 0.03 ~ 1.00mm
成套块规
品号 :
型号 : BM1-47-1 (MITSUTOYO)
备注 : 用于各部的比较测量
NPM
服务手册
3.2 市售治具和工具一览表
EN1SCC-87-040-C0
3.2-2
千分表
品号 型号 仕様
N970PCN1A PCN-1A 0.01 ~ 0.50mm
N970PCN1B PCN-1B 0.01 ~ 0.80mm
N970PCN2U PCN-2U 0.002 ~ 0.26mm
磁性支架
品号 : N986AMM
型号: AM-M
备注 :
磁性支架
品号 : N970MBP2
型号 : MB-P2
备注 :
磁性支架
品号 : N970MBBV
型号 : MB-BV
备注 :
捆束带
品号 : KXF0DYB8A00
型号 : IT18R ( L=100mm)
备注 : 用于贴附线号标签
捆束带
品号 : N510039983AA
型号 : CBR1M-M ( L=100mm)
备注 : 捆束光纤传感器电缆时使用
=注意=
本治具和工具如有变更恕不事前通告，敬请谅解。
