NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-9

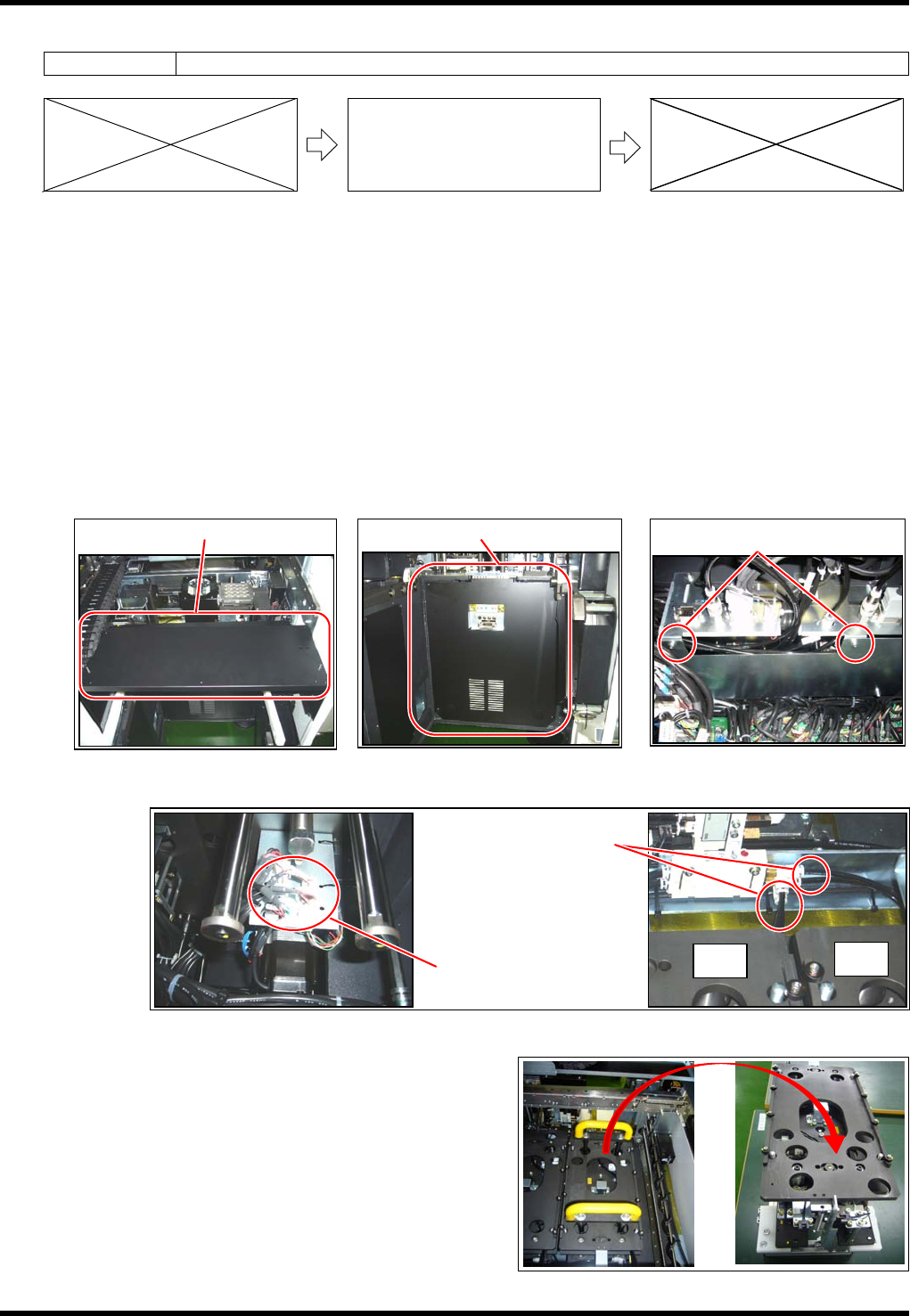

4.2.6 基板支架装置的拆卸和安装
Unit No. N610070202AA
4.2.6 基板支架装置的拆卸
和安装
基板支架装置的拆卸
交换基板支架装置的电机、滚珠丝杠、汽缸等时，由于在机器内部进行作业有困难，因此在从主体上将基板
支架装置卸下后，进行零件的交换和调整作业。
=使用治具=
基板支架装置保持手柄 : : N610076161AA
1. 转换作业中卸下支撑销装置。
2. 卸下 FRONT 和 REAR 的交换台车后，将电源置于 OFF。
使用托盘料架时，先将电源置于 OFF 后卸下托盘料架。
3. 拆下前后的料架工作台盖。(图 1)
4. 拆下 REAR 侧下部盖。(图 2)
5. 拆下 REAR 侧的主体框架内的平板盖。(图 3)
平板盖被前侧的螺栓 (2 根) 固定住。内侧的螺栓用于挂上盖的导轨。
6. 拔出基板支架装置的配线连接器和空气软管。(图 4)
7. 卸下基板支架装置的安装螺栓。
8. 在中间板上安装手柄，将装置向上拔出，从主体上取下。
(图 5)
=注意=
没有手柄时，拿住上部板向上拔，
有时中间板会进行滑动等动作，请注意不要被夹住。
(图 1)
料架工作台盖
(图 2)
下部盖
(图 3)
盖安装螺栓
(图 4)
拔出空气软管
S1
S2
拔出连接器
(图 5)
NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-10

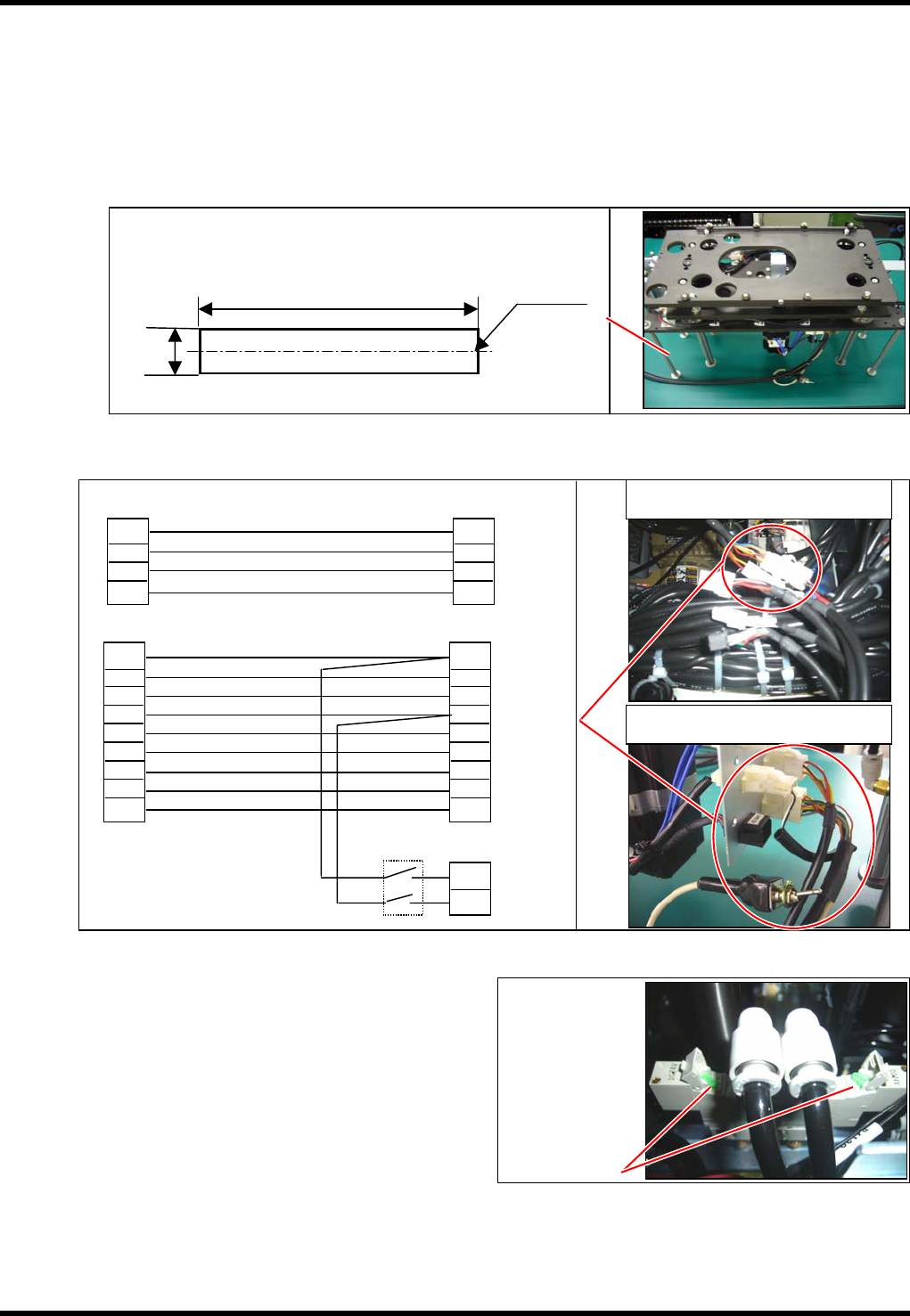

基板支架装置暂放台和延长电缆的使用方法
在从主体上卸下基板支架装置状态下，进行零件交换和调整作业时，使用暂放台和延长电缆，就可容易进行
作业。
=使用治具=
基板支架装置暂放台 : 参照下面图
基板支架延长电缆 : 参照下面图
9.
1. 将基板支架放置在暂放台上。(图 1)
2. 将基板支架装置和机器主体，用延长电缆连接。(图 2)
3. 为了使支架上下面的电磁阀
不动作，将其锁定。(图 3)
4. 如果将主体的电源置于 ON，电源被供给基板支架装置，光传感器的 LED 灯会亮灯。
用弹簧开关，就可以将电机的制动器置于 ON/OFF。
(图 1)
180
φ16
M6
深度
10
(图 2)
1
2
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
A
MP.177903-1
SW
A
MP.177911-1
A
MP.177898-1
1
2
3
4
1
2
3
4
A
MP.177900-1
A
MP.177908-1
机器主体侧
基板支架 U 侧
(图 3)
锁定杆
NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-11

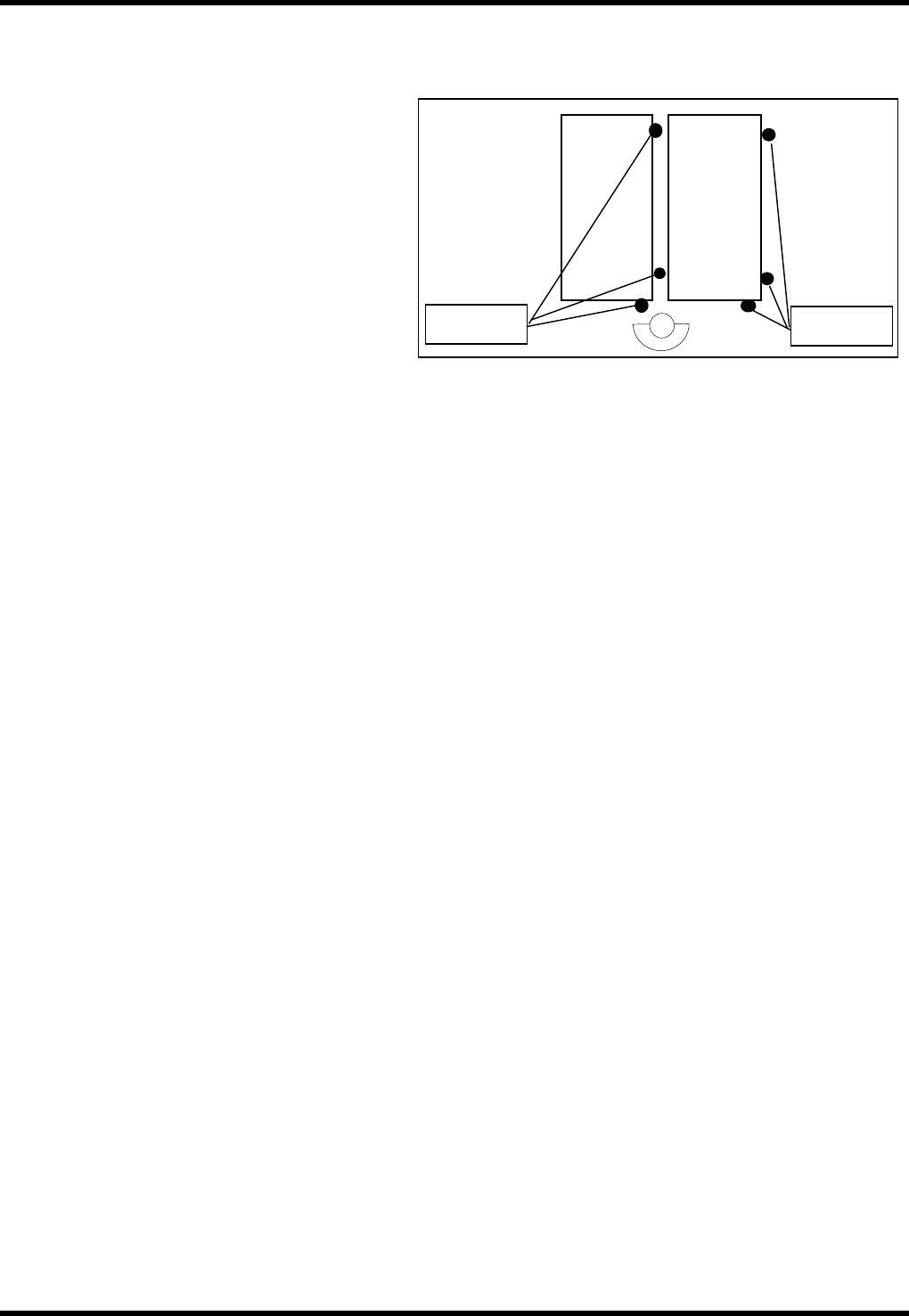

基板支架装置的安装
=注意=
基板支架装置的安装方法，按照前项的‘■基板支架装置的拆卸’ 相反步骤进行作业。
10.
1. 将基板支架装置安装在主体上。
=注意=
S1、S2 各个基板支架装置被
3 根调整销定位。(图 1)
2. 插入支撑装置的配线连接器和空气软管。
3. 安装 REAR 侧的主体框架内的平板盖。
4. 安装 REAR 侧的下部盖。
5. 安装前后的料架工作台盖。
6. 将电源置于 ON。
=注意=
使用托盘料架时，应在将电源置于 ON 前，连接托盘料架。
7. 连接 FRONT 和 REAR 的交换台车。
8. 在转换作业中安装支撑销装置。
=注意=
通过基板支架装置的零件交换、调整等，支撑部的高度和平面度会发生变化。
请进行基板支架的示教。
调整销
调整销
(图 1)
