NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-14

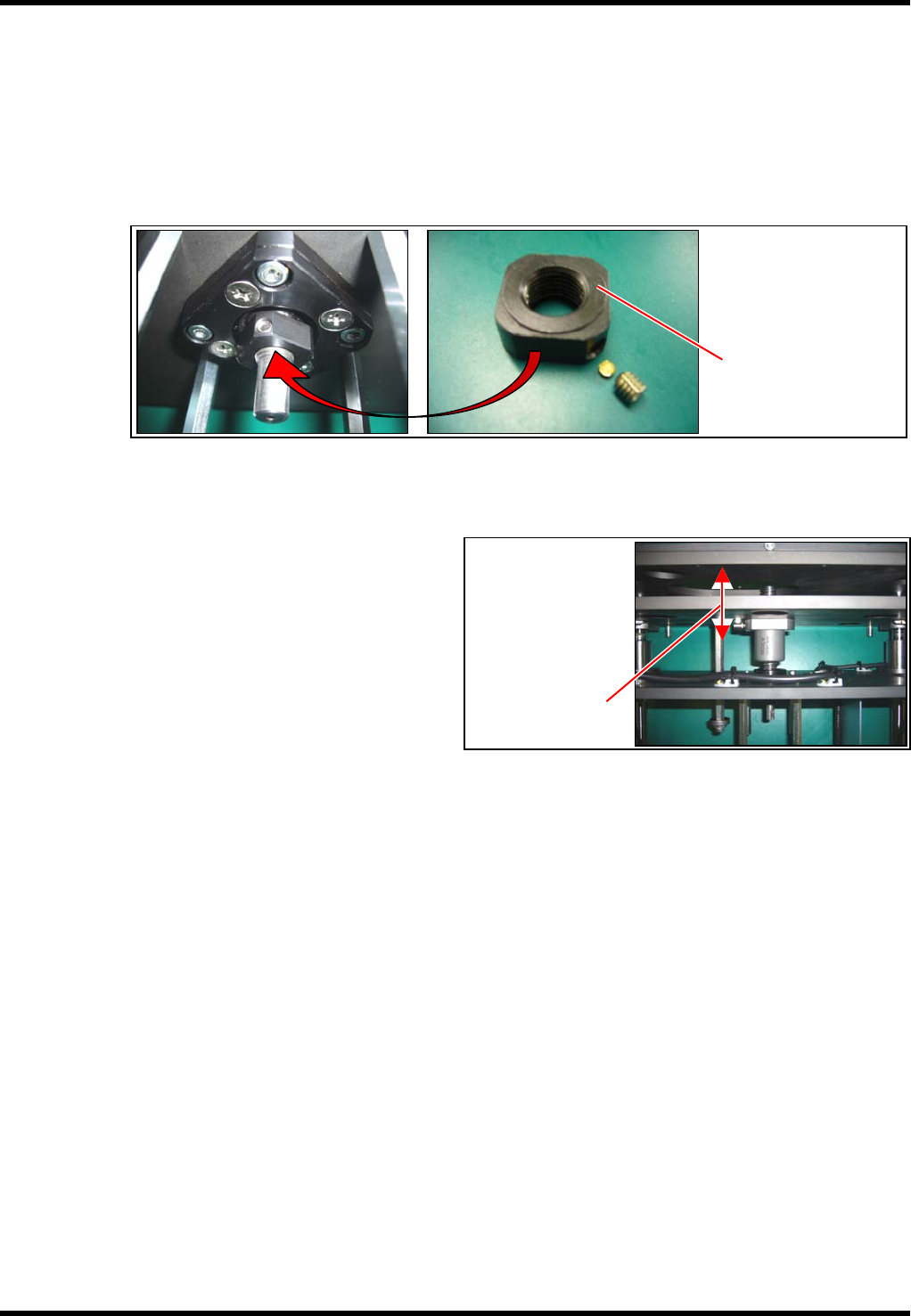

安装滚珠丝杠
按照卸下滚珠丝杠的相反步骤，组装滚珠丝杠部。
==请参照前项的 ‘■卸下滚珠丝杠’
14.
1. 将滚珠丝杠安装在中间板上，暂时拧紧螺栓 (4-M4×12) 。
2. 插入轴承支架后，暂时拧紧螺栓 (4-M4×12) 。
3. 拧紧锁定螺母，插入零件后，拧紧制动螺丝 (M4×4) 。
=注意=
锁定螺母，在轴承侧有突起。插入时，请注意不要弄错方向 (图 1)
4. 转动滚珠丝杠，在中间板顺畅上下移动的位置上，最后拧紧滚珠丝杠和轴承支架的安装螺栓。(图 2)
5. 将联轴器插入到滚珠丝杠中，暂时拧紧。
6. 安装支撑轴电机。
==请参照前项的 ‘■支撑轴电机的安装’
(图 1)
使突起部向轴承侧
(图 2)
顺畅上下移动
NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-15

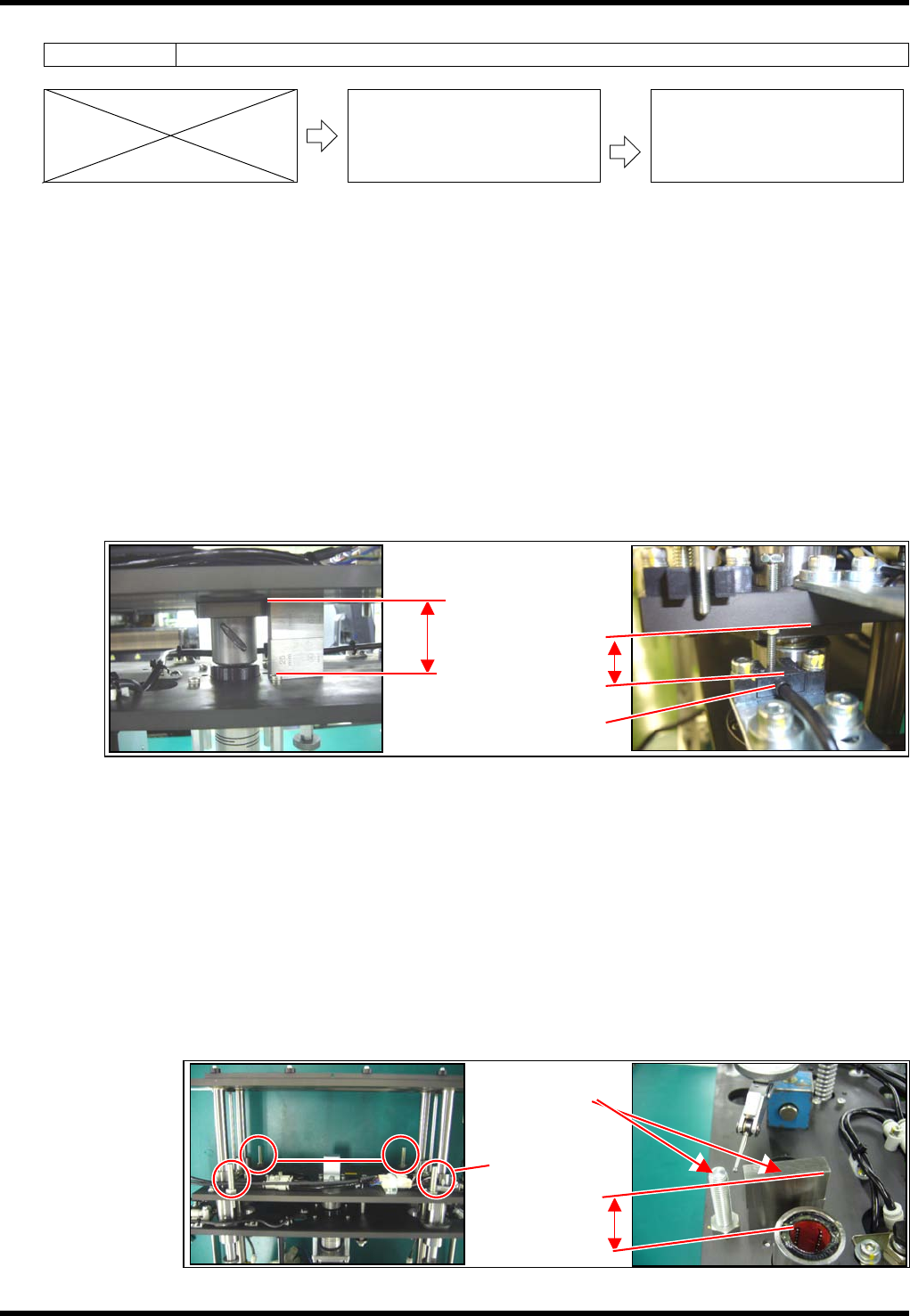

4.2.8 支撑板的高度和平面度
Unit No. N610070202AA
4.2.8 支撑板的高度和平面度
4.2.6 基板支架装置的拆卸和安装
调整中间板的原点位置
=使用治具=
块规 : 49 mm
基板支架 U 延长电缆 :
15.
1. 从主体上卸下基板支架装置，将其放在暂放台上，连接基板支架装置延长电缆。
== 请参照‘4.2.6. 基板支架装置的拆卸和安装’
== 请参照‘4.2.6.■基板支架装置暂放台和延长电缆的使用方法’
2. 解除电机的制动器，转动滚珠丝杠，在下部板和中间板之间放入 49 mm 的块规后，确认在夹住块规的时候，
支撑轴原点的 PH 的遮光是否会置于 ON。(图 1)
当夹住块规时 PH 的遮光不置于 ON 时，调整螺栓的拧紧量尺寸。
=基准值=
下部板和中间板之间的间隙 : 49 mm
挡板螺栓长度 : 13.7 mm (参考值)
16.
中间板螺栓的高度
=使用治具=
块规 : 38 mm
千分表和磁性支架
17.
1. 在中间板上面放置块规，比较测量螺栓的端部。
对 4 根螺栓分别测量各个高度，确认偏差。(图 2)
2. 螺栓的高度和偏差不在基准值的范围内时，调整螺栓的拧紧量。
=基准值=
螺栓的高度 : 38 ± 0.1 mm
4 根之间的偏差 : 在 0.05 mm 以内
(图 1)
49
13.7
PH 的遮光置于 ON
(
图
2
)
测量
4
处
38
比较测量
NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-16

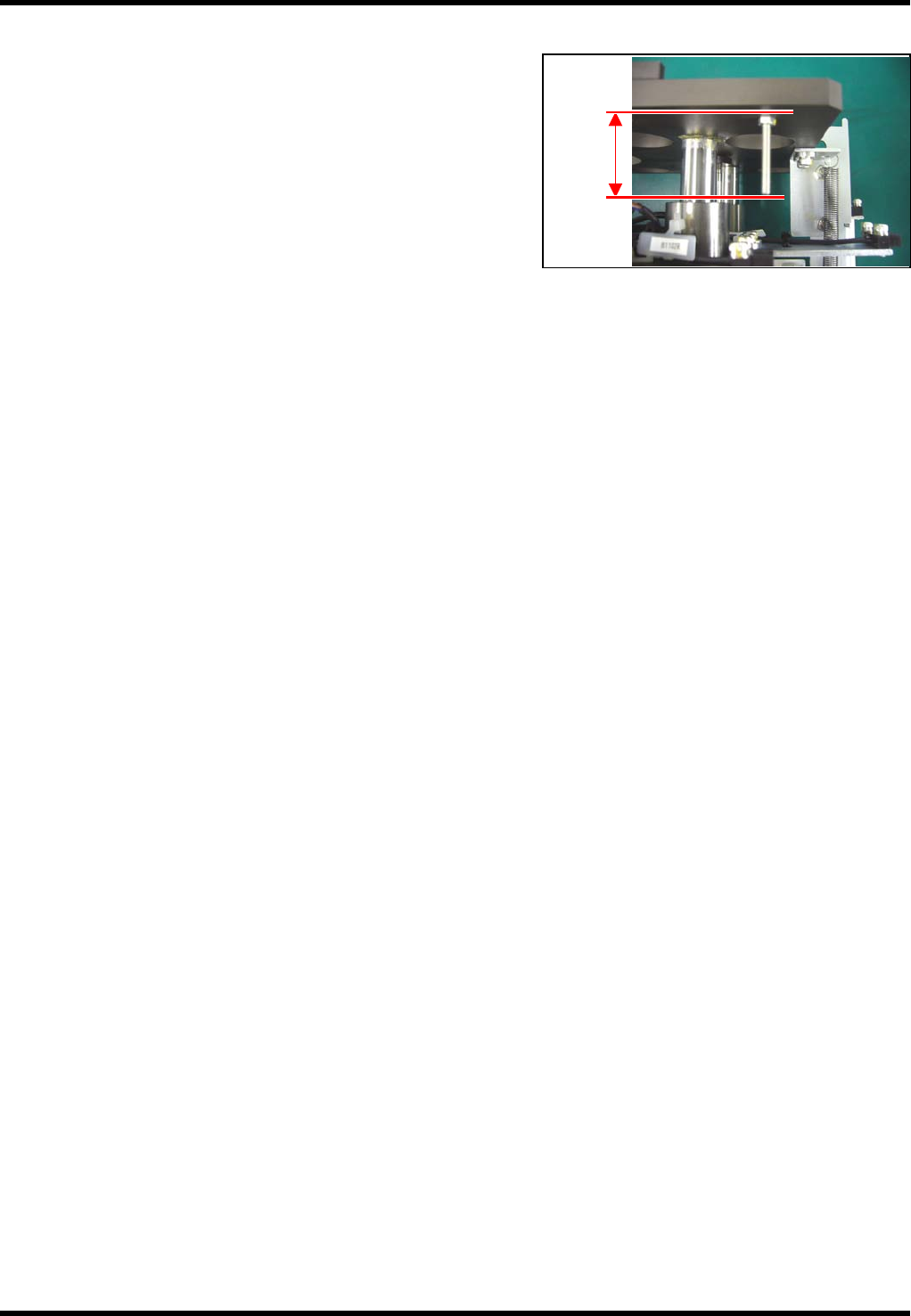

上部板的高度
18.
1. 确认支撑下限 PH 的挡板长度。(图 3)
=基准值=
挡板螺栓长度 : 25.5 mm (参考值)
(图 3)
25.5
