NPM
服务手册
4.2 搬送传送带和基板支架 (单轨传送带)
EN1SCC-83-020-C0
4.2-16
上部板的高度
18.
1. 确认支撑下限 PH 的挡板长度。(图 3)
=基准值=
挡板螺栓长度 : 25.5 mm (参考值)
(图 3)
25.5
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-1
垫片 编码器头
标尺
0.4
±
0.1
X 轴
(图 1)
(图 2)
4.3. XY 轴驱动关系
EN1SCC-83-030-C0
4.3.1 线性刻度的调整
Unit No.
N610052923AA
N610052924AA
4.3.1 线性刻度的调整
4.3.2 XY 原点调整
=使用治具=
垫片治具
PC (ST700 信号调整程序)
线性编码器的安装
=注意=
线性编码器的头中登录使用的标尺的补正值。补正值
为每个标尺的固有数据，仅将编码器头或者标尺交换
时，有必要将使用于编码器头上的补正值再次登录，
通常不能仅将编码器头或者标尺交换。
1.
1. 将电源和空气置于 OFF。
2. 使用垫片治具，调整线性编码器和标尺之间的间隙(调整
到 0.4mm ± 0.1mm ) 。(图 1、图 2 )
=基准值=
间隙 : 0.4 ± 0.1mm
=注意=
确认配线和标尺盖没有接触。
3. 将 PC 连接到编码器头上，启动 ST700 信号调整程序。
(图 3)
4. 将电源和空气置于 ON，启动设备。
=注意=
NPM，在 X 轴以及 Y 轴的驱动部使用线性电机。
由于线性电机使用非常强力的永久磁石，如果使用不当，即使主电源处于OFF (O) 状态，
也将导致极度危险。
安装心脏起搏器的人员，请勿在安全盖内进行维护作业等的作业。
Y 轴
托架
编码器头
标尺
0.4 ± 0.1
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-2

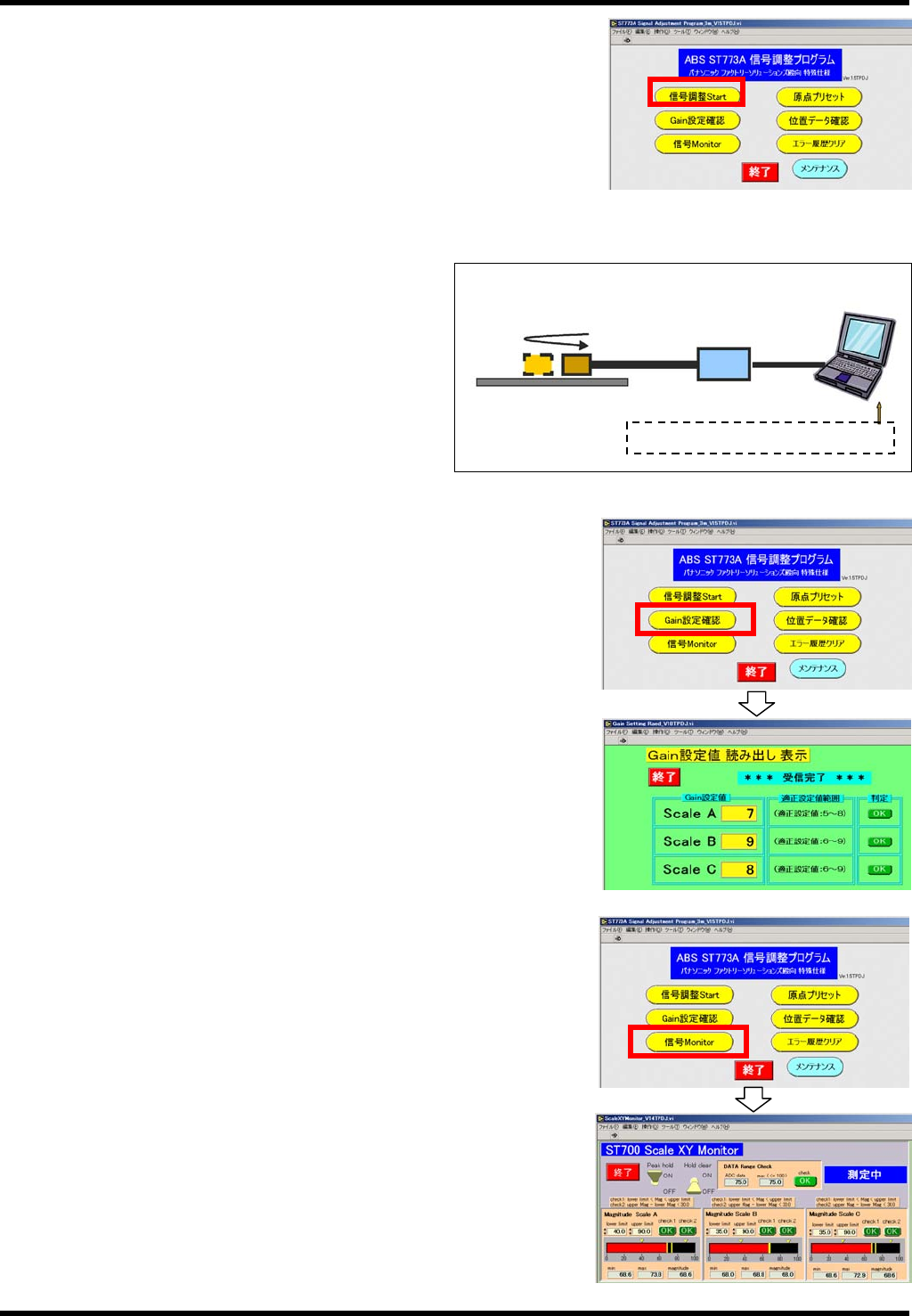

5. 执行 ST700 调整程序的 <信号调整 Start> ，确认是否为 OK。
(图 3)
=注意=
以 50mm / sec 以下的速度，使调整的轴往复 60mm 以上移动。
(图 4)
发生错误时，请重新调整编码器和标尺之间的间隙。
6. 执行 ST700 调整程序的 <Gain 设定确认>。(图 5)
=注意=
Gain 设定值应在适当的设定值范围内。(图 5)
NG 时，请重新调整编码器和标尺之间的间隙。
7. 执行 ST700 调整程序的 <信号 Monitor> 。(图 6)
=注意=
强度信号为 OK 时，调整结束。
强度信号为 NG 时，在位相信号最大的位置上进行
<信号
Start> 的重新确认后，进行编码器和标尺之间
的间隙的再次调整。
(图 4)
RS-232CRS-485
以 50mm / sec 以下的速度
使设备 60mm 以上移动。 (往返)
I / F
变换装置
ST700 信号调整程序
(图 3)
(图 5)
(图 6)
