NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-3

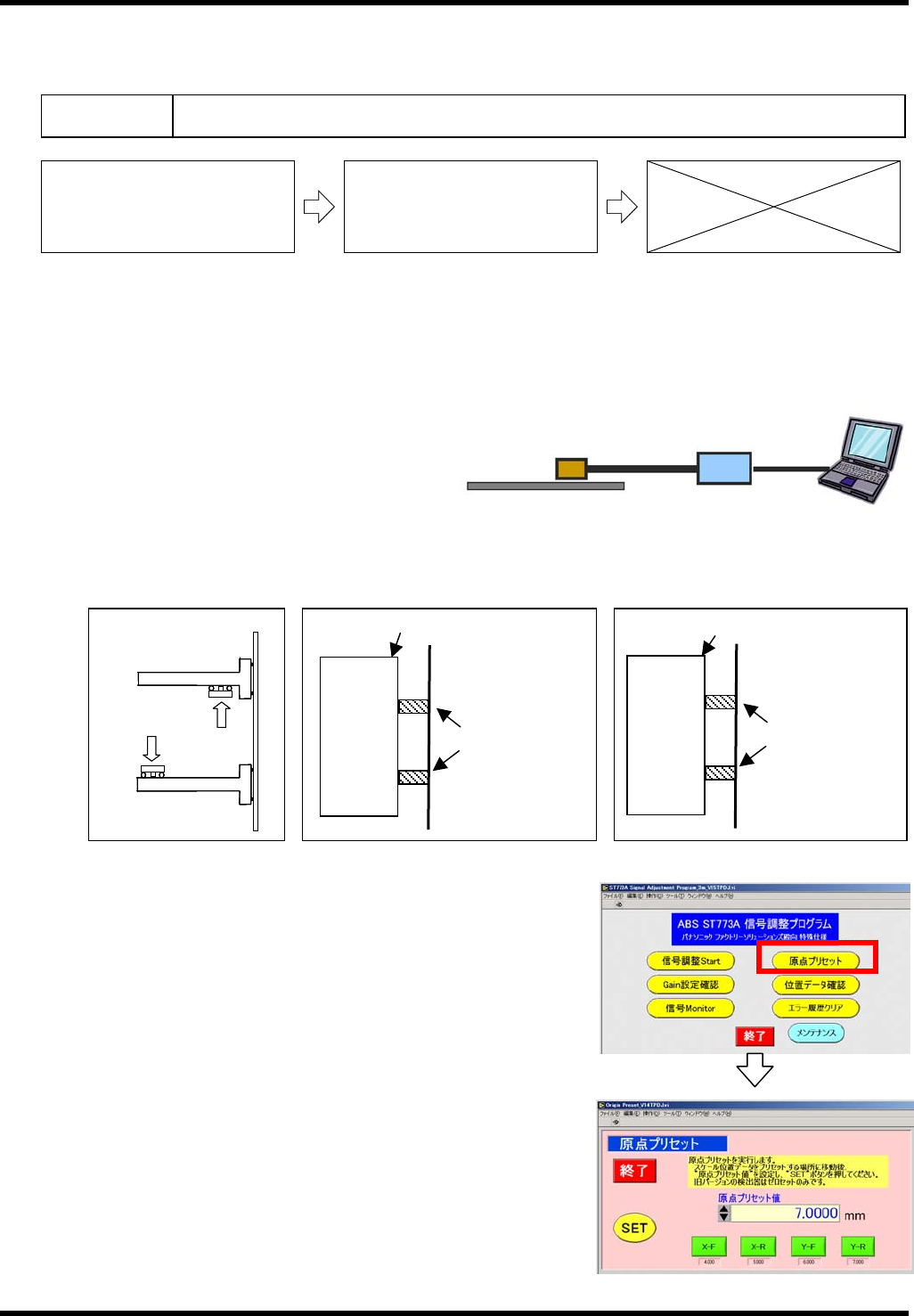

4.3.2 XY 原点调整
Unit No.
N610052923AA
N610052924AA
4.3.1 线性刻度的调整
4.3.2 XY 原点调整
=使用治具=
PC (ST700 信号调整程序)
机器止动杆 (REAR 侧为料架规格时)
X 轴的原点调整
2.
1. 将 PC 连接到 FRONT(REAR)侧 X 轴的编码器头上。(图 1)
2. 将头板推压到 FRONT (REAR)侧 X 轴的 (-) 侧的机械止动器上。(图 2
・
图 3
・
图 4)
3. 执行 ST700 信号调整程序的＜原点预设＞。
(图 5)
=注意=
将头板推压到 (-) 侧的机械止动器上，
将－7.0mm 作为原点 (ORG)写入编码器头中。
RS-485 RS-232C
I / F
变换装置
(图 1)
从 B 看的图
矢視図
(图 4)
(−)侧机械止动器
头板
(图 5)
从 A 看的图
(图 3)
(−)侧机械止动器
头板
(
图
2
)
2
A矢視
B矢視
(-)
22
A矢視
B矢視
(-)
(-)
REAR
FRONT
从 A 看的图
从 B 看的图
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-4
4. 执行 ST700 信号调整程序的＜位置数据的确认＞。
确认全部行程。(图 6)
=基准值=
(-) 侧 机械止动器位置 : - 6.8 ～ -7.2mm
(+) 侧 机械止动器位置 : +430.8 ～ +431.4mm
规格值，FRONT 和 REAR 都一样
5. 执行 ST700 信号调整程序的＜错误履历的清除＞，
删除错误。(图 7)
(图 6)
(图 7)
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-5

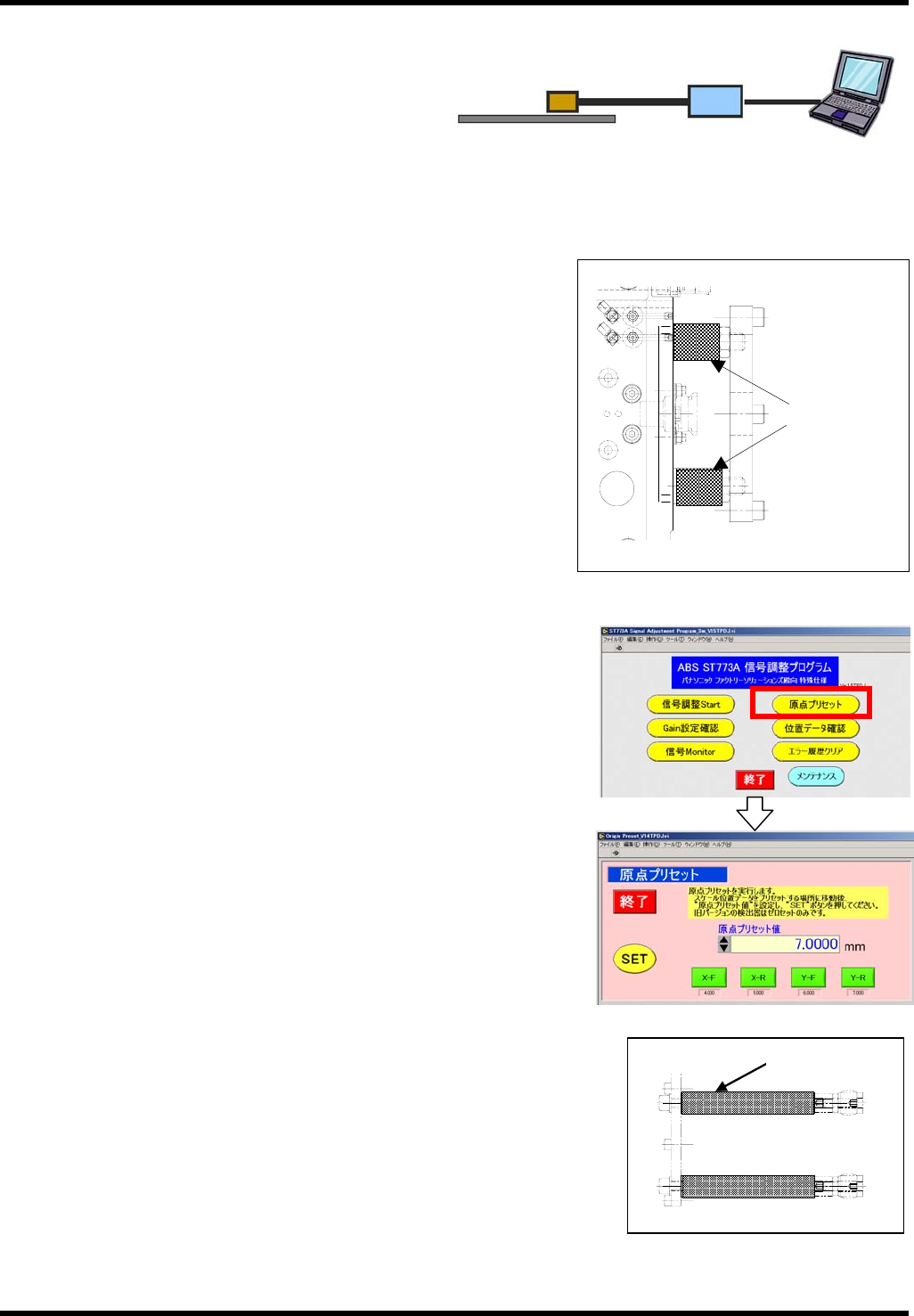

Y 轴的原点调整
3.
1. 将 PC 连接到 FRONT (REAR) 侧 Y 轴
的编码器头上。(图 1)
2. 将 X 轴板推压到 FRONT (REAR) 侧 Y 轴的 (-) 侧机械止动器上。
(图 2)
3. 执行 ST700 信号调整程序的＜原点预设＞。
(图 3)
=注意=
FRONT 侧
将头板推压到 (-) 侧的机械止动器上，
将+16.0mm 作为原点 (ORG)写入编码器头中。
REAR 侧
将头板推压到 (-) 侧的机械止动器上，
将-177.0mm 作为原点 (ORG)写入编码器头中。
※REAR 侧用托盘行程进行确认。
REAR 侧为料架规格时，在进行调整时，请卸下止动杆。
(图 3)
RS-485 RS-232C
I / F
变换装置
(图 1)
(图 2)
(-) 侧机械止动器
(图 3)
メカストッパBAR
(图 4)
机械止动器 BAR
