PS288 Owner’s Manual B-1 B B Appendix B PS288 Robotics and Prog rammer Block Diagram

100%1 / 216
Appendix A
A-4 PS288 Owner’s Manual
ON = LED turned On (i.e. lit green) - indicates logical bit value of 0 (zero)
.
I/O Controller LED Status - by Port Number
Output Ports - Si
g
nals
g
enerated by I/O Controller (commands from I/O Controller
)
Port-5
Bit-0 ON = Socket Opener Down command (via Solenoid 1SV1)
Bit-1 ON = Turn on Pickup Head Vacuum @ PnP (SMAC) head (via Solenoid 1SV2)
Bit-2 ON = Turn on Pickup Head Blow-off @ PnP (SMAC) head (via Solenoid 1SV3)
Bit-3 ON = Turn On Vacuum on shuttle pedestal, Cup-1 (Laser Vacuum - 2SV4)
Bit-4 ON = Turn On Vacuum on shuttle pedestal, Cup-2 (Laser Vacuum - 2SV2)
Bit-5 ON = Turn on Blow-off on shuttle pedestal, Cup-1 (via 2SV1)
Bit-6 ON = Turn on Circuit Breaker K1 (Main Contractor)
Bit-7 ON = Turn on Blow-off on shuttle pedestal, Cup-2 (via 2SV3)
Port-6
Bit-0 Synrad Laser Key
Bit-1 Tray Transfer Cylinder
Bit-2 Tray Position-1 Stop Cylinder
Bit-3 Auto Tray Feeder #1 INDEX command / si
g
nal
Bit-4 Auto Tray Feeder #2 INDEX command / si
g
nal
Bit-5 Tray Output Support Cylinder
Bit-6 Tray Output Singulate Cylinder
Bit-7 Part Ready at Tape-Out
Port-7
Bit-0 Output Shutter Piston @ Tape-Out Unit.
Bit-1 Inkmark Vacuum. O = On, Turn On Vacuum on shuttle pedestal
Bit-2 Inkmark Blow-Off. O = On, Turn on Blow-off on shuttle pedestal
Bit-3 ON = En
g
a
g
e Tray Clamps (via Solenoid 1SV7)
Bit-4 Laser Mark Command. ON = Mark the device Command to Synrad Laser System
Bit-5 Input Shutter Piston Command - 0 = On Close Shutter. Tied to Port-3 Bit-1
Bit-6 Label Apply Command - tied to "Applicator" button in AH400
Bit-7 ON = Advance Input Tape Feeder unit by one device
Port-9
Bit-0 Over Head Lamps - Gantry Light - Not Used
Bit-1 ON = Turn On Tube Feeder Vibratory Motor-1 (Input)
Bit-2 ON = Turn On Tube Feeder Vibratory Motor-2 (Output)
Bit-3 Tube Feeder Vibrator Motor-3 - Not Used
Bit-4 Vision Power - Not Used
Bit-5 Tube Feeder Vibrator Motor-4 - Not Used
I/O Controller LED Status: Output Ports
PS288 Owner’s Manual B-1
B
BAppendix B

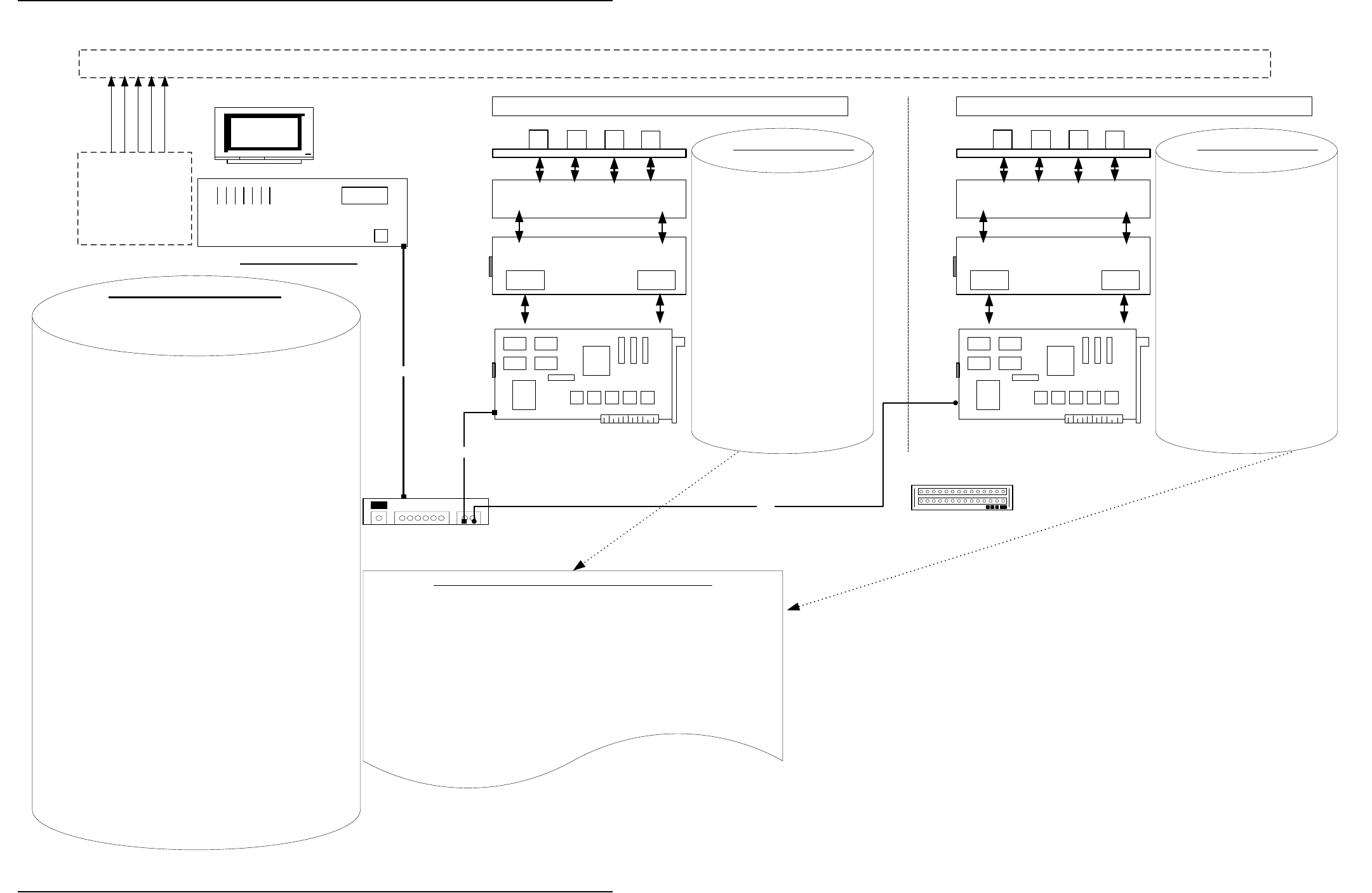

PS288 Robotics and Programmer Block Diagram
Appendix B
PS288 Owner’s Manual B-3
2
Touch Screen LCD Monitor
Handler Computer
(Main Controller Computer)
AH500 and
TaskLink
running on
Handler PC
PS288 Robotics and Programmer Block Diagram
UTP
Package File:-
Co-ordinates
(X,Y,Z
D
,Z
P
,R),
Acceleration,
Velocity, timings etc.
16-port Network Hub
C:\AH500\AH500.exe
C:\AH500\AH500_Msgs.dll
C:\AH500\AH4_RRAdapter
C:\AH500\SPRINT_Main.exe
C:\AH500\SPRINT_Optima.exe
C:\AH500\ErrorLogRR.txt
C:\AH500\Image#.dat
C:\AH500\Network.ini
Prog5=139.138.240.5
Prog9=139.138.240.9
PGPort=7527
C:\AH500\WinAH400.ini
C:\AH500\Package\<package_name>.txt
C:\acuWIN95\Test\<vision_name>.prj
C:\AH500\Lot\<job_name>.lot
C:\AH500\Lot\<job_name>.img
C:\AH500\Log\Log1.mdb to Log7
C:\AH500\Lot\Default.lot
C:\AH500\Lot\LastLot.txt
C:\Install\MEI and Autopak\
MEI080M.ABS
C:\Install\COGNEX and CONTEX_PIO96W
C:\Dataio\TLWin\PSSeries.dll
C:\Dataio\TLWin\RoadRunner.mdb
C:\Dataio\TLWin\PSSeries\DefaultIP.txt
C:\Dataio\TLWin\PSSeries\PSOptima.mdb
C:\Dataio\TLWin\PSSeries\PSOptimaSeed.mdb
C:\Dataio\TLWin\PSSeries\PS_SYS\Boot.bin
C:\Dataio\TLWin\PSSeries\PS_SYS\HWData.elf
C:\Dataio\TLWin\PSSeries\PS_SYS\SysFlash.bin
C:\Dataio\TLWin\PSSeries\PS_ALGS\nnnnn10C.elf
C:\Dataio\TLWin\MyTasks\<name>.tsk
C:\Dataio\Tlwin\InstallLog.txt
Handler Computer Drive C:
Major files and their path
Report and Statistic files generated by Programmers
On Handler computer C:\Server, which is substituted as "I" drive
I:\Machine1\Stat\<package_name>.sts
I:\Machine1\Stat\<job_name>.stx
I:\Machine1\Report\<job_name>.txt
...... for all programmers, n=1 to 4 .....
I:\Machine1\Prog<n>\Default.job
I:\Machine1\Prog<n>\Default.rpt
I:\Machine1\Prog<n>\handshak\Remote.bat
I:\Machine1\Prog<n>\handshak\Remote.rpt
Controller / CPU
RPX Lite DW or DW-LGMEM
1
2 3
4
Backplane PCB
Waveform PCB
CPLD FPGA
J3
J4
RJ45
P1
0
MON
PM3
Socket Adapter PCB
ETH
PE3
MPC850SR PowerPC
FlashCORE Programmer #4
FdrRoot\Admin.txt
FdrRoot\FdrCfg.txt
FdrRoot\Algs\2711410c.elf
FdrRoot\Algs\HWData_C.elf
FdrRoot\Jobs\<job_name>\FootNote.txt
FdrRoot\Jobs\<job_name>\JobParms.txt
FdrRoot\Jobs\<job_name>\SectProt.txt
FdrRoot\System\DiagLog.txt
FdrRoot\System\ErrOut.txt
FdrRoot\System\EventLog.txt
FdrRoot\System\FdrStat.txt
FdrRoot\System\NetWork.txt
Programmer IP=139.138.240.4
Subnet Mask=255.255.255.0
Default Gateway=139.138.240.253
Day and Time Server IP=192.169.1.7
PC Port Number=0
Programmer Port Number=7527
Programmer Name=FC 4
SN Server Port Number=7500
SN Server IP=0.0.0.0
FdrRoot\Update\Boot.bin
FdrRoot\Update\HWData_C.elf
FdrRoot\Update\SysFlash.bin
Files on
PCMCIA Card in FlashCORE
+5V(1,2,3,4) GND(5,6,7,8)
+24V(9,10) +12V(11) -12V(12)
FC Power Supply - for 2 FCs
Controller / CPU
RPX Lite DW or DW-LGMEM
1
2 3
4
Backplane PCB
Waveform PCB
CPLD FPGA
J3
J4
RJ45
P1
0
MON
PM3
Socket Adapter PCB
ETH
PE3
MPC850SR PowerPC
FlashCORE Programmer #1
FdrRoot\Admin.txt
FdrRoot\FdrCfg.txt
FdrRoot\Algs\2711410c.elf
FdrRoot\Algs\HWData_C.elf
FdrRoot\Jobs\<job_name>\FootNote.txt
FdrRoot\Jobs\<job_name>\JobParms.txt
FdrRoot\Jobs\<job_name>\SectProt.txt
FdrRoot\System\DiagLog.txt
FdrRoot\System\ErrOut.txt
FdrRoot\System\EventLog.txt
FdrRoot\System\FdrStat.txt
FdrRoot\System\NetWork.txt
Programmer IP=139.138.240.1
Subnet Mask=255.255.255.0
Default Gateway=139.138.240.253
Day and Time Server IP=192.169.1.7
PC Port Number=0
Programmer Port Number=7527
Programmer Name=FC 1
SN Server Port Number=7500
SN Server IP=0.0.0.0
FdrRoot\Update\Boot.bin
FdrRoot\Update\HWData_C.elf
FdrRoot\Update\SysFlash.bin
Files On
PCMCIA Card in FlashCORE
UTP
UTP
PS288 Robotics and Programmer Block Diagram
