3. 生産運転
生産中の機種 ( パターンプログラム ) 名や生産基板枚数などの現在の運転
状態や生産状況を示す情報、基板の生産仕上がり予想、吸着異常発生など
による稼働率低下予想などの情報を表示します。
デュアル搬送対応以外の説明については、本体取扱説明書
SIGMA-G5
“2
巻1 章2.1ローカル画面”を参照してください。
[1]
[2]
Fig. 2 生産運転
画面展開
3. 生産運転
1101-001
3
OM-1682
[1] イメージ表示部
装置の基板搬送部および部品供給部がイメージで表示されています。
Fig. 3 イメージ表示部
ノート
画面表示は選択するオプションによって異なります。
ローカル / ライン切替えボタン
イメージ表示部の切替えを行います。
ノート
ライン構成が 1 台の場合は、ラインコントロール切替えボタンは表
示されません。
[ ローカル ] ボタン:装置単体のイメージが表示されます。
[ ライン ] ボタン :ラインのイメージが表示されます。
ラインスタート、ライン払い出しを行えます。
詳細については、“3.1ライン画面”を参照してください。
3. 生産運転
1101-001
4
OM-1682
[2] 生産情報
各レーンの生産情報が表示されます。
生産枚数の設定については、“8.生産枚数設定”を参照してくださ
い。

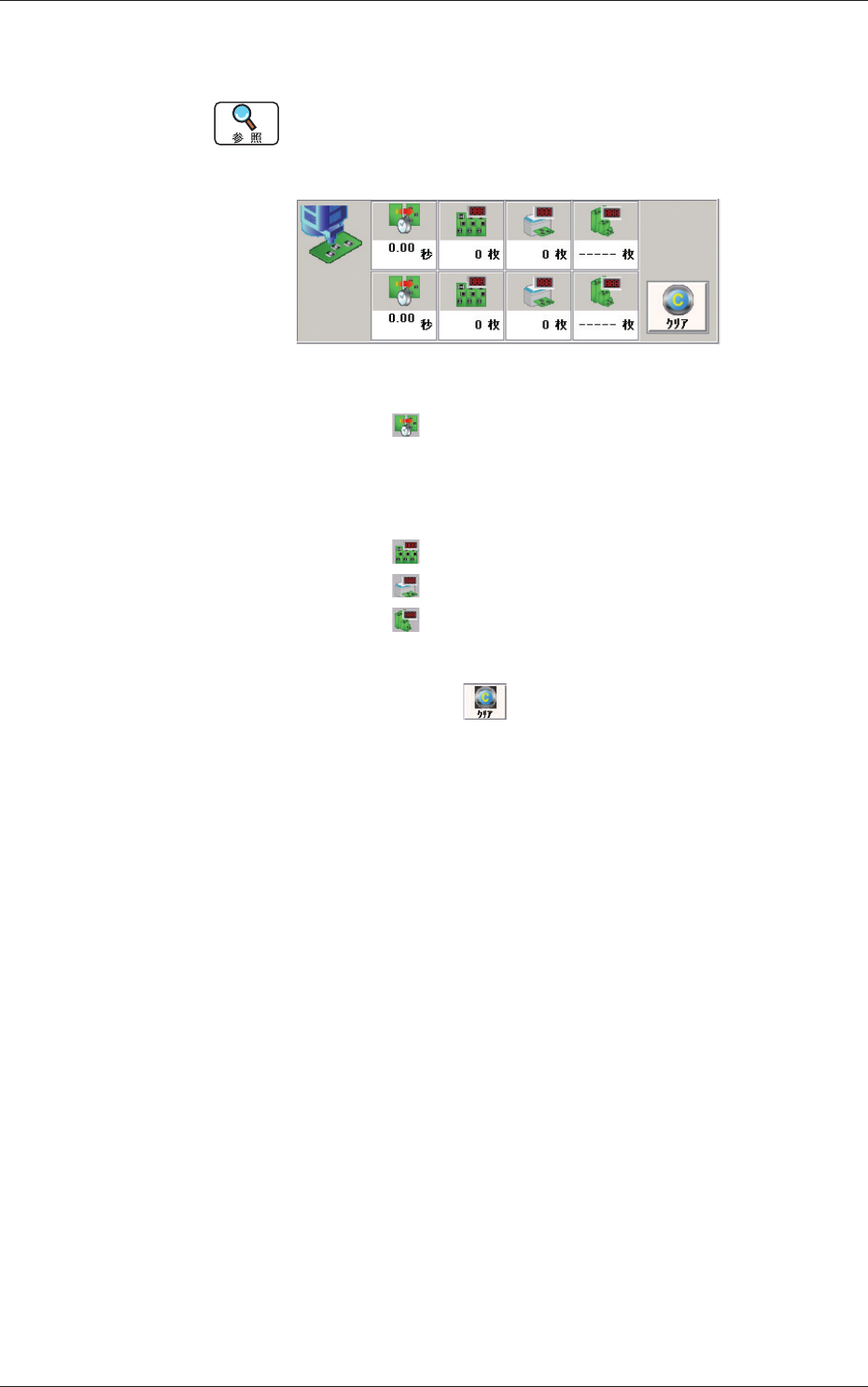

Fig. 4 生産情報
基板仕上がり時間
:現在仕掛かり中の基板の 1 つ前に仕上げた
基板の仕上がり時間を表示します。
基板取込み開始から最終装着完了までの時
間の集計値です。
割り基板枚数
:割基板の生産枚数を表示します。
生産枚数
:現時点の基板生産枚数を表示します。
生産予定枚数
:基板の生産予定枚数を表示します。
[ 生産枚数クリア ] ボタン
: 生産枚数を 0[ ゼロ ] クリアしま
す。停止します。
3. 生産運転
