31 OM-1682 13.1. メンテナンスの概要 1 101-001 13.1.3 定期メンテナンスの項目 メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して 記載します。 周期別のメンテナンスについては、 “13.2メンテナンスチェックリスト” を参照してください。 注 意 * 印は、初回のみのメンテナンス時期です。 以降は○印の周期でメンテナンスを行ってください。 Table 5 ユニット名 点検、…
30
OM-1682
13.1. メンテナンスの概要
1101-001

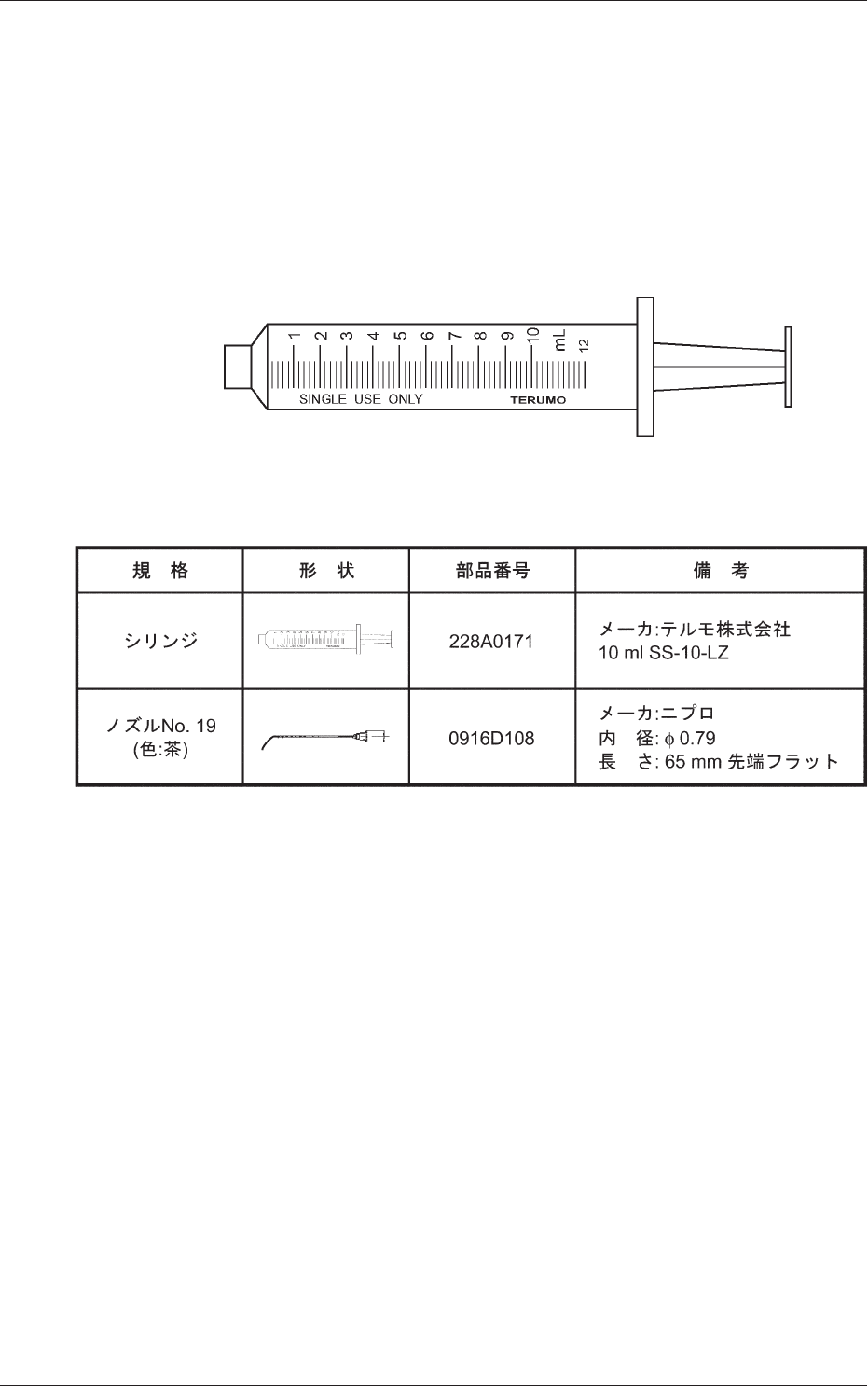

(4) シリンジ
メーカ：テルモ株式会社
2 種類のグリースを給油するために使用します。
シリンジ、ノズルを使い分けします。
2 種類のグリース:ダフニーエポネックスグリース No.1
モリノックグリース AP1
外観
Fig. 28
Table 4
31
OM-1682
13.1. メンテナンスの概要
1101-001
13.1.3 定期メンテナンスの項目
メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して
記載します。
周期別のメンテナンスについては、“13.2メンテナンスチェックリスト”
を参照してください。
注 意
* 印は、初回のみのメンテナンス時期です。
以降は○印の周期でメンテナンスを行ってください。
Table 5
ユニット名 点検、清掃、給油か所 作業
メンテナンス周期
毎日 毎週 毎月 3 か月 6 か月 1 年
13.3.2.1
基板位置決め部 バックアップテーブル
上面
清掃
○
ボールネジ 清掃、
給油
* ○
ボールネジスプライン 清掃、
給油
○
13.3.2.2 コンベア部 リニアガイド 清掃、
給油
* ○
バックアップピン検出
センサ
清掃、
給油
○
基板検出センサ
清掃
○
基板検出ファイバー 清掃
○
基板検出ファイバーミ
ラー
清掃
○
32
OM-1682
13.2 メンテナンスチェックリスト
1101-001
13.2 メンテナンスチェックリスト
ここでは、定期メンテナンスの項目 ( 点検、清掃、給油など ) について、
周期別に分類して記載しています。
チェックリストとして使用してください。
メンテナンスの詳細については、“13.3 メンテナンスか所”を参照して
ください。
13.2.1 毎週メンテナンス
Table 6
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 バックアップテーブル
上面
清掃 ----- 掃除機
13.3.2.2 コンベア部 バックアップピン検出
センサ
清掃 ----- ウエス
基板検出センサ、
基板検出センサファイ
バー、
基板検出センサミラー
清掃 ----- ウエス
13.2.2 3 か月ごとメンテナンス
グリースの表記
DE1：ダフニーエポネックスグリース No.1
注 意
＊印のあるものは、初回のみ 1 か月後に給油してください。以降
は、3 か月ごとに給油してください。
Table 7
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 * ボールネジ 清掃、
給油
DE1
13.3.2.2 コンベア部 * リニアガイド 清掃、
給油
DE1
13.2.3 6 か月ごとメンテナンス
グリースの表記
DE1：ダフニーエポネックスグリース No.1
Table 8
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 ボールネジ
スプライン
清掃、
給油
DE1 油ウエス、
ハンドグリースガン、
SPK-3C
