32 OM-1682 13.2 メンテナンスチェックリスト 1 101-001 13.2 メンテナンスチェックリスト ここでは、定期メンテナンスの項目 ( 点検、清掃、給油など ) について、 周期別に分類して記載しています。 チェックリストとして使用してください。 メンテナンスの詳細については、 “13.3 メンテナンスか所”を参照して ください。 13.2.1 毎週メンテナンス Table 6 対象ユニット 点検、清掃、給油…
31
OM-1682
13.1. メンテナンスの概要
1101-001
13.1.3 定期メンテナンスの項目
メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して
記載します。
周期別のメンテナンスについては、“13.2メンテナンスチェックリスト”
を参照してください。
注 意
* 印は、初回のみのメンテナンス時期です。
以降は○印の周期でメンテナンスを行ってください。
Table 5
ユニット名 点検、清掃、給油か所 作業
メンテナンス周期
毎日 毎週 毎月 3 か月 6 か月 1 年
13.3.2.1
基板位置決め部 バックアップテーブル
上面
清掃
○
ボールネジ 清掃、
給油
* ○
ボールネジスプライン 清掃、
給油
○
13.3.2.2 コンベア部 リニアガイド 清掃、
給油
* ○
バックアップピン検出
センサ
清掃、
給油
○
基板検出センサ
清掃
○
基板検出ファイバー 清掃
○
基板検出ファイバーミ
ラー
清掃
○
32
OM-1682
13.2 メンテナンスチェックリスト
1101-001
13.2 メンテナンスチェックリスト
ここでは、定期メンテナンスの項目 ( 点検、清掃、給油など ) について、
周期別に分類して記載しています。
チェックリストとして使用してください。
メンテナンスの詳細については、“13.3 メンテナンスか所”を参照して
ください。
13.2.1 毎週メンテナンス
Table 6
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 バックアップテーブル
上面
清掃 ----- 掃除機
13.3.2.2 コンベア部 バックアップピン検出
センサ
清掃 ----- ウエス
基板検出センサ、
基板検出センサファイ
バー、
基板検出センサミラー
清掃 ----- ウエス
13.2.2 3 か月ごとメンテナンス
グリースの表記
DE1：ダフニーエポネックスグリース No.1
注 意
＊印のあるものは、初回のみ 1 か月後に給油してください。以降
は、3 か月ごとに給油してください。
Table 7
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 * ボールネジ 清掃、
給油
DE1
13.3.2.2 コンベア部 * リニアガイド 清掃、
給油
DE1
13.2.3 6 か月ごとメンテナンス
グリースの表記
DE1：ダフニーエポネックスグリース No.1
Table 8
対象ユニット 点検、清掃、給油か所 作業 グリス 作業用具 チェック
13.3.2.1 基板位置決め部 ボールネジ
スプライン
清掃、
給油
DE1 油ウエス、
ハンドグリースガン、
SPK-3C
33
OM-1682
13.3 メンテナンスか所
1101-001
13.3 メンテナンスか所

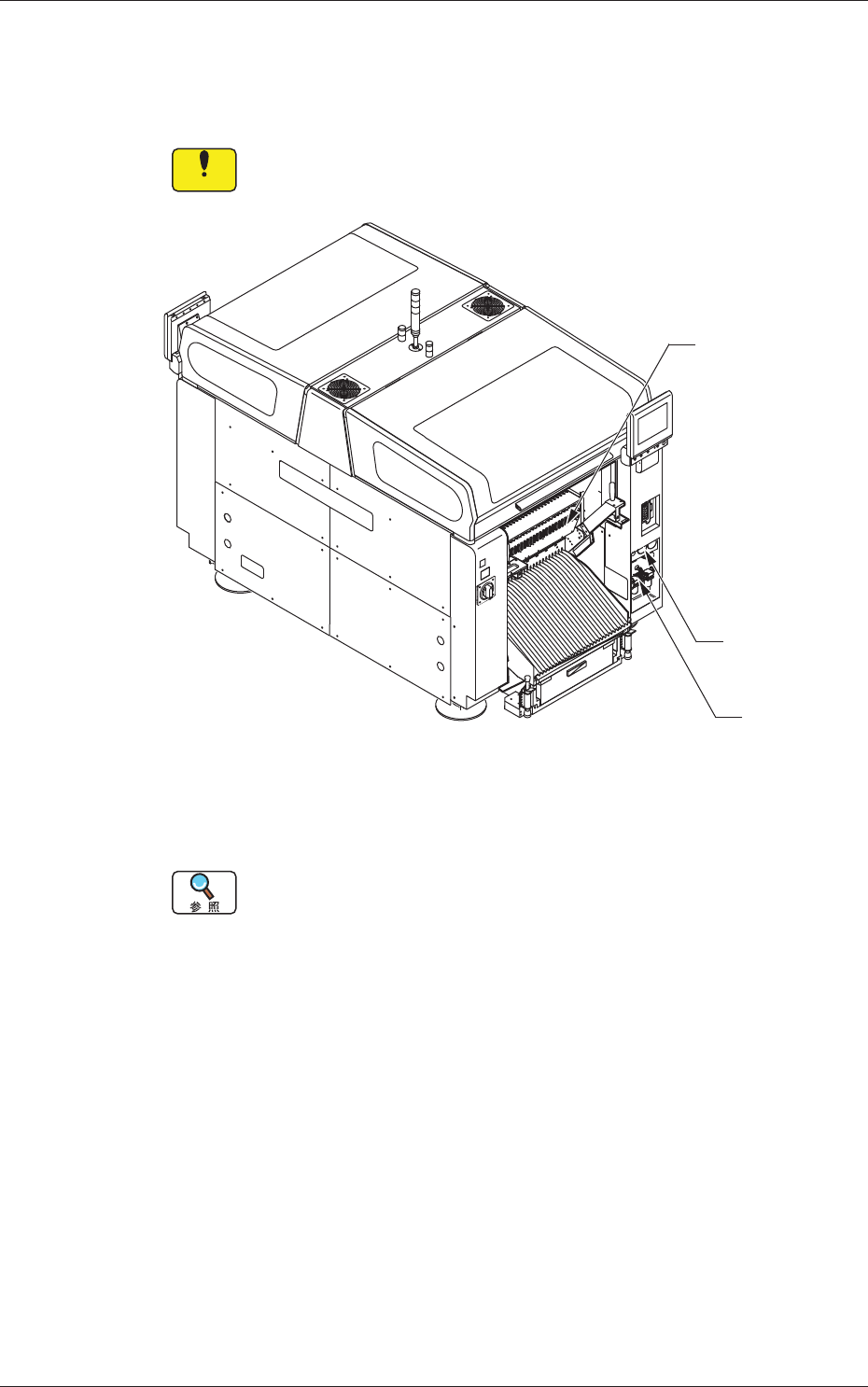

13.3.1 全体図
注 意
装置のカバーを外しての作業も含まれます。
メンテナンス終了後は、カバーを取付けてください。
フィーダカート部
エア源
真空系銃
装置前面
Fig. 29
各部の詳細なメンテナンスか所およびメンテナンス方法については、
“13.3.2”以降を参照してください。
