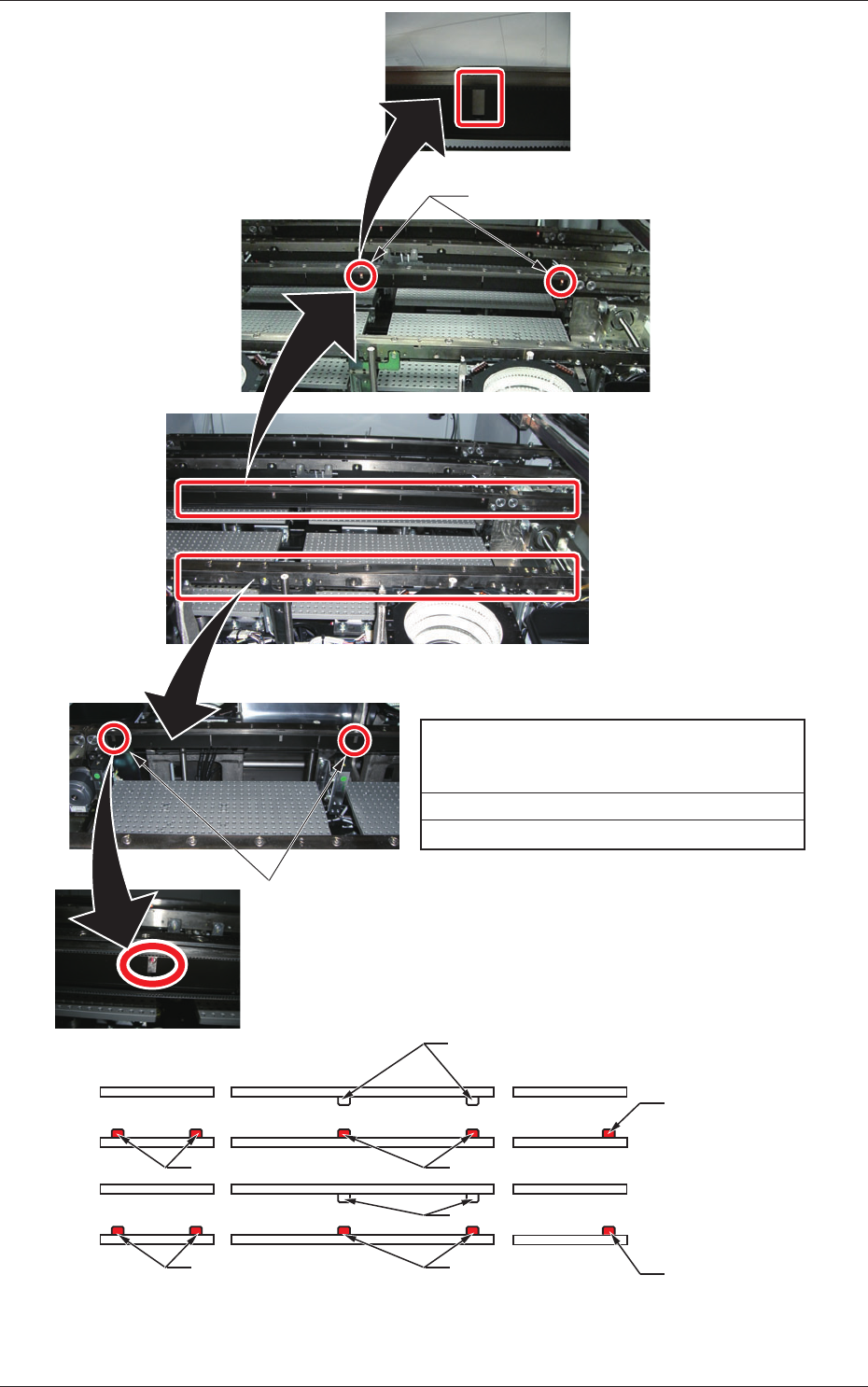

13.3 メンテナンスか所
1101-001
基板検出センサファイバー(4か所)、
基板検出センサ(6か所)、
基板検出 センサミラー(4か所)
毎週 清掃 所要時間:2分
基板検出センサをウエスで清掃してください。
デュアル搬送時 (イメージ配置図)
基板検出センサファイバー
基板検出センサ
基板検出
センサミラー
基板検出センサファイバー
基板検出センサ
基板検出センサ
基板検出センサミラー
基板検出センサファイバー
基板検出センサ
基板検出センサミラー
Fig. 33
38
OM-1682
14. 重要保守品リスト
1101-001
14. 重要保守品リスト
数年で保守が必要となる部品のリストです。参考としてください。
ノート
重要保守品の交換方法については、高度な技術を要しますので当社サー
ビス員にご相談ください。
Table 9
ブロック名 品 名 部品番号 部品名 使用数 推奨年数
ノート (a)
立体分解図 備 考
コンベア部 搬送プーリ 223Q0663 PULLEY,TIMING 24 5
搬送プーリ 223Q0755 PULLEY,FLAT,TIMING 4 5
搬送プーリ 223M0059 PULLEY,FLAT 16 5
搬送ベルト 223L0383 PULLEY,TIMING 4 3
搬送ベルト 223L0384 PULLEY,TIMING 8 3
39
OM-1682
4
2
8
8
5
6
14
13
13
11
12
16
10
15
9
7
14
3
1
本体より
可動シュ-ト3ＺクランプＬ
可動シュ-ト1ＺクランプＬ
可動シュ-ト2ＺクランプＬ 固定シュ-トＺクランプＬ
可動シュ-ト1ＺクランプR
可動シュ-ト3ＺクランプR
可動シュ-ト2ＺクランプR
固定シュ-トＺクランプR
基板ストッパーAL 基板ストッパーBL
基板ストッパーAR 基板ストッパーBR
7
15. 回路図
15. 回路図
15.1 エア配管図および実装図
コンベア ( エア配管図 )
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
1 チューブφ 3.2 1 11 スピードコントローラ 8
2 チューブφ 6 1 12 スピードコントローラ 8
3 ハーフニップル 1 13 可動シュート 2 ユニット 1
4 ユニオンワイ 1 14 可動シュート 3 ユニット 1
5 ソレノイドバルブ 1 15 基板ストッパ BL 1
6 ソレノイドバルブ 1 16 基板ストッパ BR 1
7 固定シュートユニット 1
8 可動シュート 1 ユニット 1
9 基板ストッパ AL 1
10 基板ストッパ AR 1
1101-001-(02300)
