OM-1682
16. 仕 様
1101-001
項 目 内 容
4. 対象基板 大きさ
X × Y
デュアル搬送モード : 50 × 84 ～ 610 × 250 mm
シングル搬送モード : 50 × 84 ～ 610 × 415 mm
注 : 四隅は R1 ～ R1.5 mm
厚 さ
0.3 ～ 5.0 mm
質 量
Max. 1.5 kg (50 <= X <= 260 mm)
Max. 2.5 kg (260 < X <= 610 mm)
材 質 ガラスエポキシ
セラミック ( オプション )
注 : (a) セラミックの場合、別途検討が必要です。
(b) 基板の材質、形状、反り、質量、表面状態 (
光沢 ) な
どによっては、正常に基板搬送や部品装着ができるかど
うかを、テストで確認する必要があります。
反 り 単位長さ 50 mm あたり 0.2 mm 以下
上：Max. 1.0 mm
下：Max. 1.0 mm
• 単位長さ 50 mm あたり 0.2 mm 以下
例 : 基板の大きさ 200 mm の場合、
反りは 0.8 mm 以下。
• Max. 1.0 mm
例 : 基板の大きさが 250 mm を超える場合は、
反りは 1.0 mm 以下。
䉍
62
OM-1682
16. 仕 様
1101-001
項 目 内 容
5. 装着前の基板
条件
(部品高さ制限)
先付け部品高さ 上面
12.7 mm / 高速ヘッド
25.4 mm / 多機能ヘッド
下面
30 mm
デッドスペース 上面
3.0 mm
下面
3.0 mm
3.0
ၮ᧼
ၮ᧼ࡃ࠶ࠢࠕ࠶ࡊࡇࡦ
ၮ᧼៝ㅍᤨࠍ␜ߒ߹ߔ
వઃㇱຠⵝ⌕ਇน⢻▸࿐
ㇱຠ
3.0
ၮ᧼ࡃ࠶ࠢࠕ࠶ࡊࡇࡦᢙ߆ᚲ㧕
φ㪌
φ㪉
㪋㪅㪇
3.0 3.0
㜞ㅦࡋ࠶࠼ᤨ
Max. 12.7
ᄙᯏ⢻䊓䉾䊄ᤨ
Max. 25.4
Max. 㪊㪇
単位 : mm
注 : (a) 図は、基板をバックアップした状態を示します。
(b) 基板バックアップピンを、装着済部品と触れない位置に設定します。
(c) 寸法は設計基準寸法を示します。余裕をみてください。
(d) 基板バックアップピンの位置は、“10 mm”ピッチで移動可能です。
(e) A レーン、B レーンに同種の基板を流す場合、基板バックアップピン
の設定位置は同一にはなりません。
(f) コンベア、基板ストッパ、バックアップベースの位置関係は下記の図
を参照してください。
23055.5
50250 300
9
10
30.5
5
10
シュートA '
基板ストッパ
基板ストッパ
バックアップベース
510
9
シュートB
シュートA
シュートB '
Aレーン
Bレーン
23010
( デュアル搬送モード、左から右流れ ) 単位 : mm
63
OM-1682
16. 仕 様
1101-001
項 目 内 容
6. 搬送モード 搬送レーン 2 列を使用するデュアル搬送モードと、1 列を使用するシングル搬
送モードの 2 つがあります。
但し、デュアル搬送モードの場合は基板幅が最大 250mm までです。
•

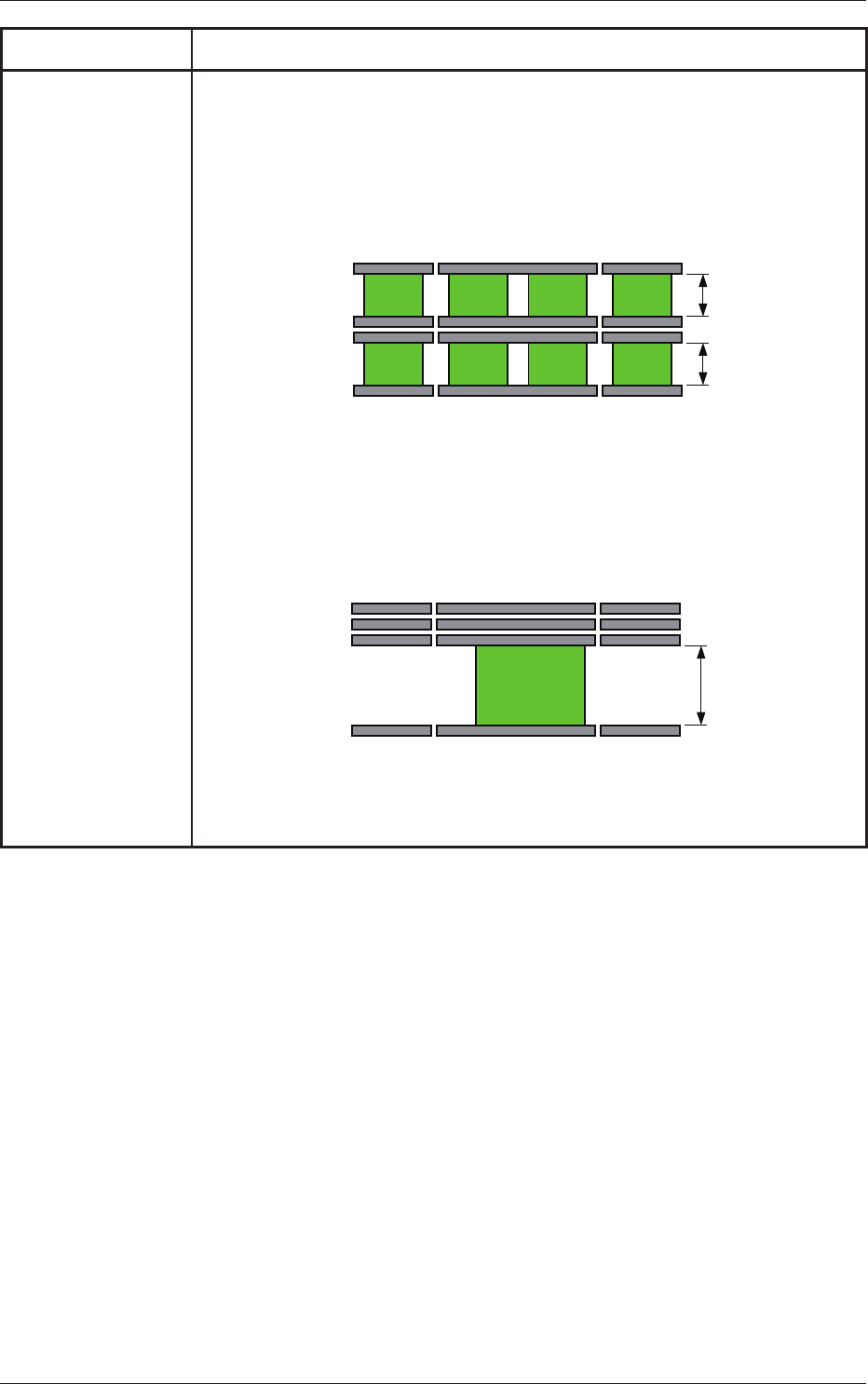

デュアル搬送モード ( デュアル搬送 2 枚ユース )
基板の幅サイズ84mm
以上、250mm 以下の場合
2 レーンを使用してデュアル搬送が可能です。
M a x. 250 m m
M a x. 250 m m
バッファ部 バッファ部位置決め部
装置手前側
シュートA ' (可動)
シュートB (可動)
シュートB ' (固定)
シュートA (固定)
• シングル搬送モード ( デュアル搬送 1 枚ユース )
基板幅のサイズ84mm 以上、415mm 以下の場合
内側 2 本のレール( シュート A'、シュート B)を奥側に寄せてシングル搬
送が可能です。
M a x. 415 m m
バッファ部 バッファ部位置決め部
装置手前側
シュートA ' (可動)
シュートB (可動)
シュートB ' (固定)
シュートA (固定)
