3-1 3  1. 开始生产以下介绍选择已登录的基板程序执行元件贴装的方法。 1 选择基板程序。 1. 如果还没有选择基板程序，按「生产设计」画面的 [ 基板选择 ] 按钮，显示已登录的基板程序。 2. 将光标移至要生产的基板名称栏并按 [ 选择 ] 按钮。读入所选基板程序。 [基板选择]按钮基板名称的选择从已登录的基板程序列表中选择显示所选基板的名称 26300-L2-00

第 3 章开始生产和结束生产

 1. 开始生产 3-1

1.1 使用「中途开始运行」 3-6

1.1.1 读入保存的数据 3-7

1.1.2 编辑贴装标志 3-7

 2. 结束生产，关闭电源 3-8

 3. 生产中的监控屏显示 3-10

3.1 生产 3-10

3.2 全部 3-12

3.3 详细 3-14

3.4 视觉 3-16

3.5 校正 3-18

3.6 RETRY( 重新执行 ) 3-19

3.7 基准标记 3-20

3.8 坏板标记 3-21

3.9 吸附位置校正 3-22

3.10 吸料率警告 3-24

3-1

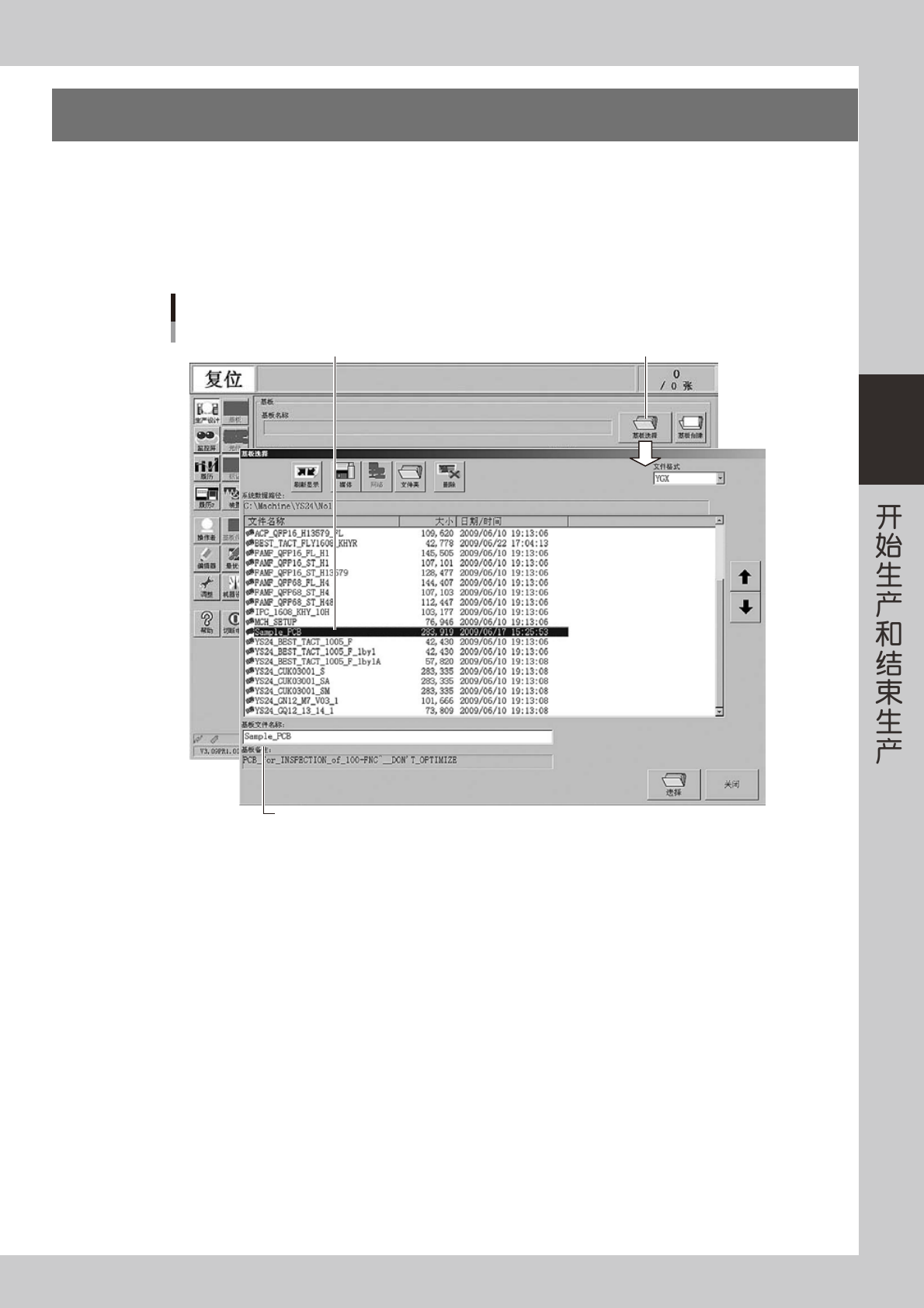

 1.开始生产

以下介绍选择已登录的基板程序执行元件贴装的方法。

选择基板程序。

1. 如果还没有选择基板程序，按「生产设计」画面的 [ 基板选择 ] 按钮，显示已登录的基板程序。

2. 将光标移至要生产的基板名称栏并按 [ 选择 ] 按钮。读入所选基板程序。

[基板选择]按钮

基板名称的选择

从已登录的基板程序列表中选择

显示所选基板的名称

26300-L2-00

3-2

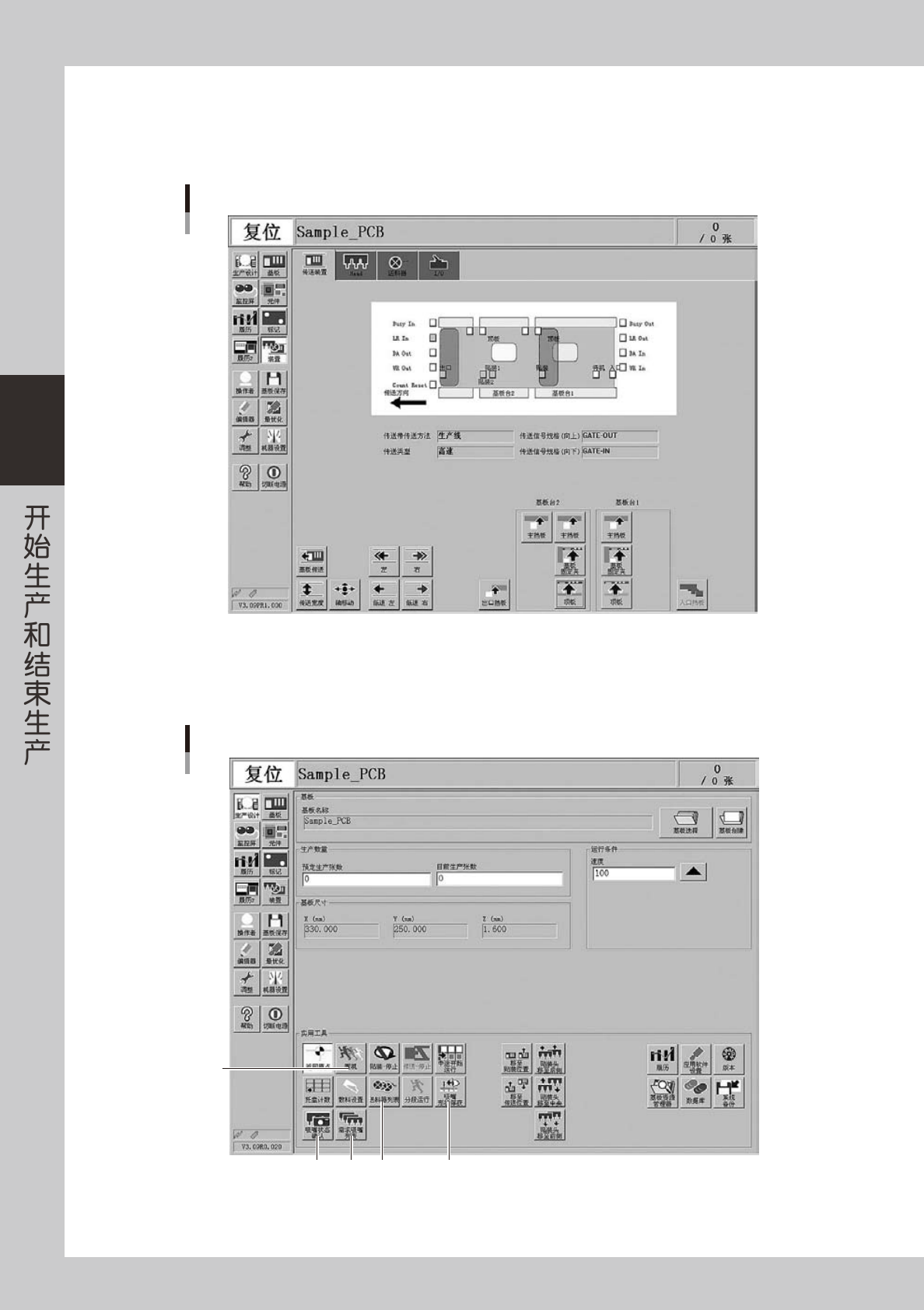

设置传送装置。

打开 [ 装置 ] -「传送装置」选项卡，根据基板调节传送宽度和顶针。详细内容参阅第 2 章「3.4 传送装置

的设置」。

「装置」-「传送装置」画面

26301-L2-00

确认其它设置项目。

返回「生产设计」画面，按以下按钮进行必要的确认和设置。

124

「生产设计」画面

26302-L2-00

1. [ 送料器列表 ] 按钮

显示基板生产中所需的元件供给装置的指定送料器安装位置。通过此按钮确认各元件送料器是否已安装在正确位置。
