3-23
3
· 样品数
显示吸附位置校正功能处于有效状态的吸嘴已经吸附、贴装的元件数量。
· [ 全部初始化 ] 按钮
清除、刷新显示在监控屏上的所有元件吸附位置的校正数据。
· [ 个别初始化 ] 按钮
从显示在监控屏上的元件中选择任意元件，清除、刷新该元件吸附位置的校正数据。
3-24
3
3.10 吸料率警告
此画面在使用吸料率警告功能时显示。通过此画面可以确认各元件、各贴装头的元件吸料率的下降情况。分别选
择各选项卡，切换显示内容。
吸料率在贴装组的贴装完成后，立即更新。但是如果没有使用该元件或该贴装头，该行不会显示。运行中的吸料
率可以用不同的颜色同步显示。监控屏的显示颜色如下表所示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ × ≤ 100%。
黄色 注意 [注意(黄色)]%〜[警告(红色)]% 吸料率为[警告(红色)]%＜×≤[注意(黄色)]%。
红色 警告 [警告(红色)]%〜0% 吸料率为 0% ≤ × ≤ [ 警告 ( 红色 )]%。
粉红 观察 任意
如果吸料率在 [ 警告 ( 红色 )]% 的范围内，单击 [ 个别检查 ]
按钮或 [ 全部检查 ] 按钮后，该行由「红色」变成「粉红」。
该状态下，即使已经设置了停止控制，机器也不会停止运
行。
n
要点
因属于机器设置画面内的项目，更改 [ ] 内 % 的数值必须由拥有与管理人员相同级别权限的人员进行。

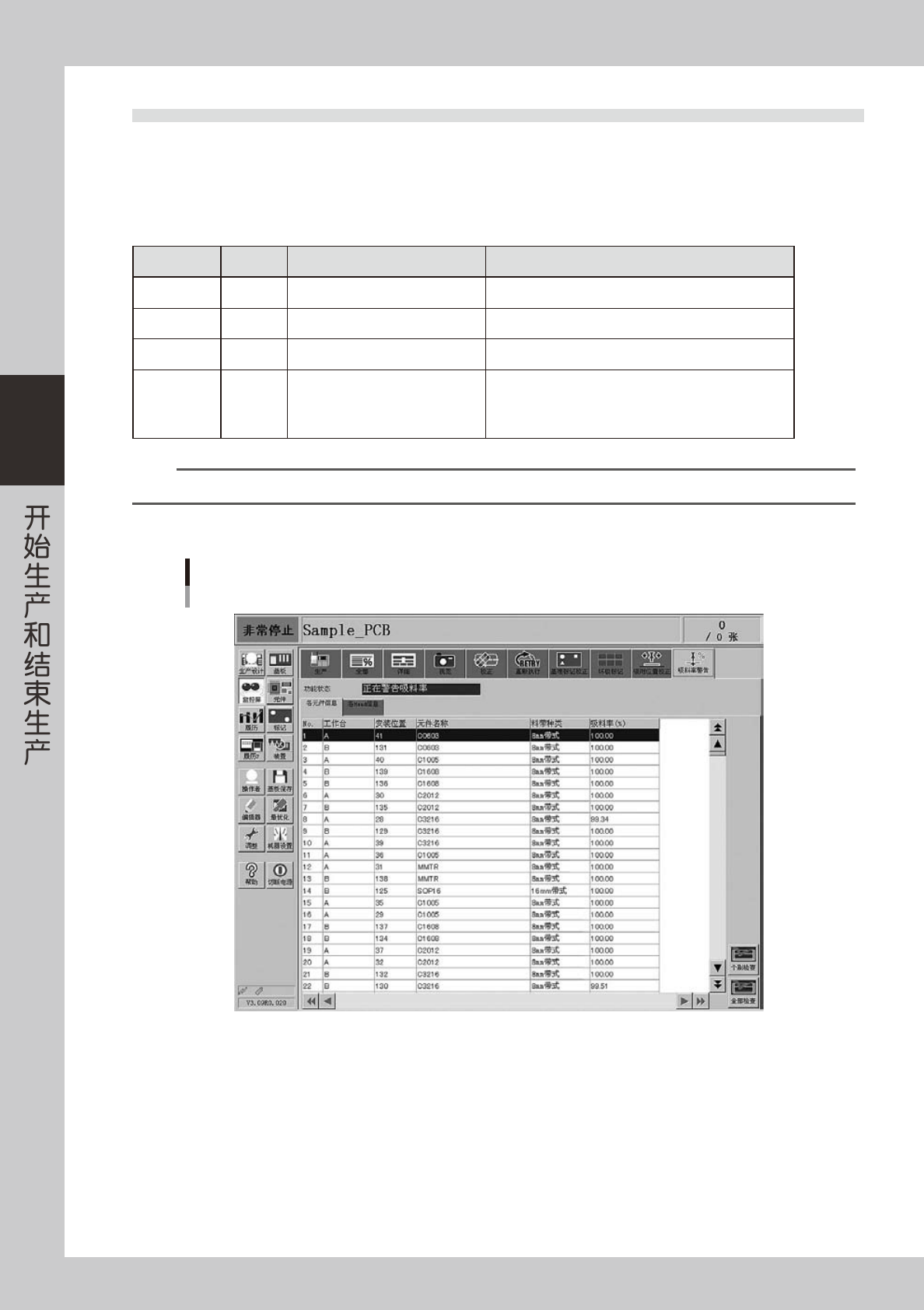

「各元件信息」选项卡画面
监控屏：吸附率警告
各元件信息
26318-L2-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用该元件的工作台。
· 安装位置
显示安装该元件的送料器的安装位置。
· 元件名称
显示元件名称。
3-25
3
· 送料器种类
显示正在使用的送料器的种类。
· 吸料率 (%)
显示各元件的吸料率。根据下列公式算出。
1-([ 出错次数 ]÷[ 消耗数 ]) ＝吸料率

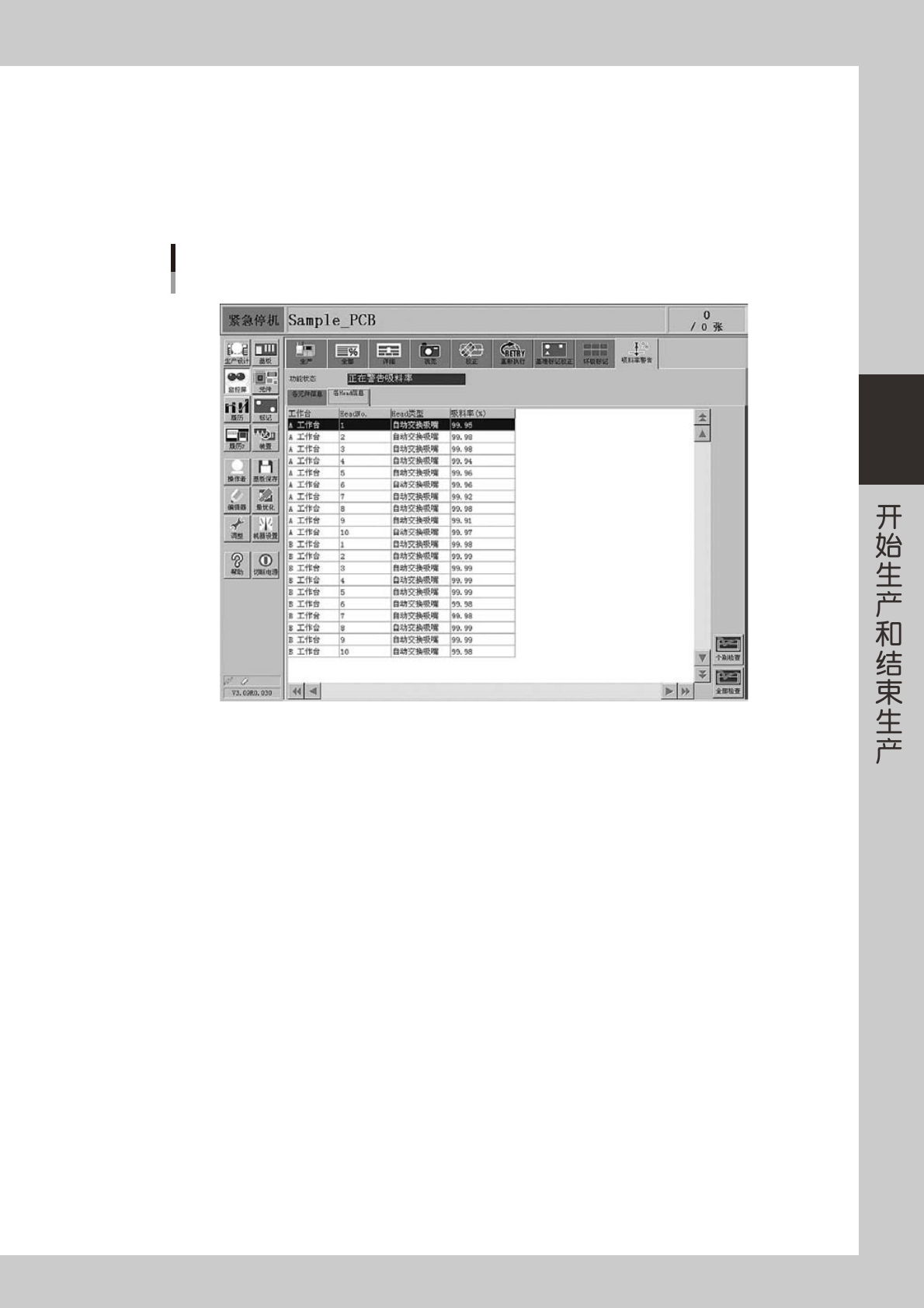

「各 Head 信息」选项卡画面
监控屏：吸附率警告
各Head信息
26319-L2-00
· 工作台
显示对象的工作台。
· HeadNo.
显示正在使用的贴装头的号码。
· Head 类型
显示正在使用的贴装头的类型。
· 吸料率 (%)
显示各贴装头的吸料率。根据下列公式算出。
1-([ 出错次数 ]÷[ 消耗数 ])= 吸料率
· [ 个别检查 ] 按钮
从吸料率呈异常状态的元件 ( 由 (「红色」显示的行 ) 中，选择任意的元件 ( 行 ) 并按此按钮，该元件变为「观察状态」。
· [ 全部检查 ] 按钮
按此按钮，所有吸料率异常的元件 ( 由 (「红色」显示的行 ) 全部都变为「观察状态」。
