1-5 1 3. 贴装头部 贴装头部分别安装在贴片机 A 的 XY 轴和 B 的 XY 轴上，进行元件的吸附和贴装。以下具体介绍贴装头部的构成和 吸嘴的种类。 贴装头部 基准标记识别相机 照明装置 扫描相机 基准标记识别相机 照明装置 10连多功能贴装头 移动贴装头用 的把手(后侧) 25115-L2-00 n 要点 根据机器规格不同，基准标记识别相机照明装置的安装位置不相同。 ‧ 右→左传送的机器 ： 基准标记识别相机为双相机规…
1-4
1

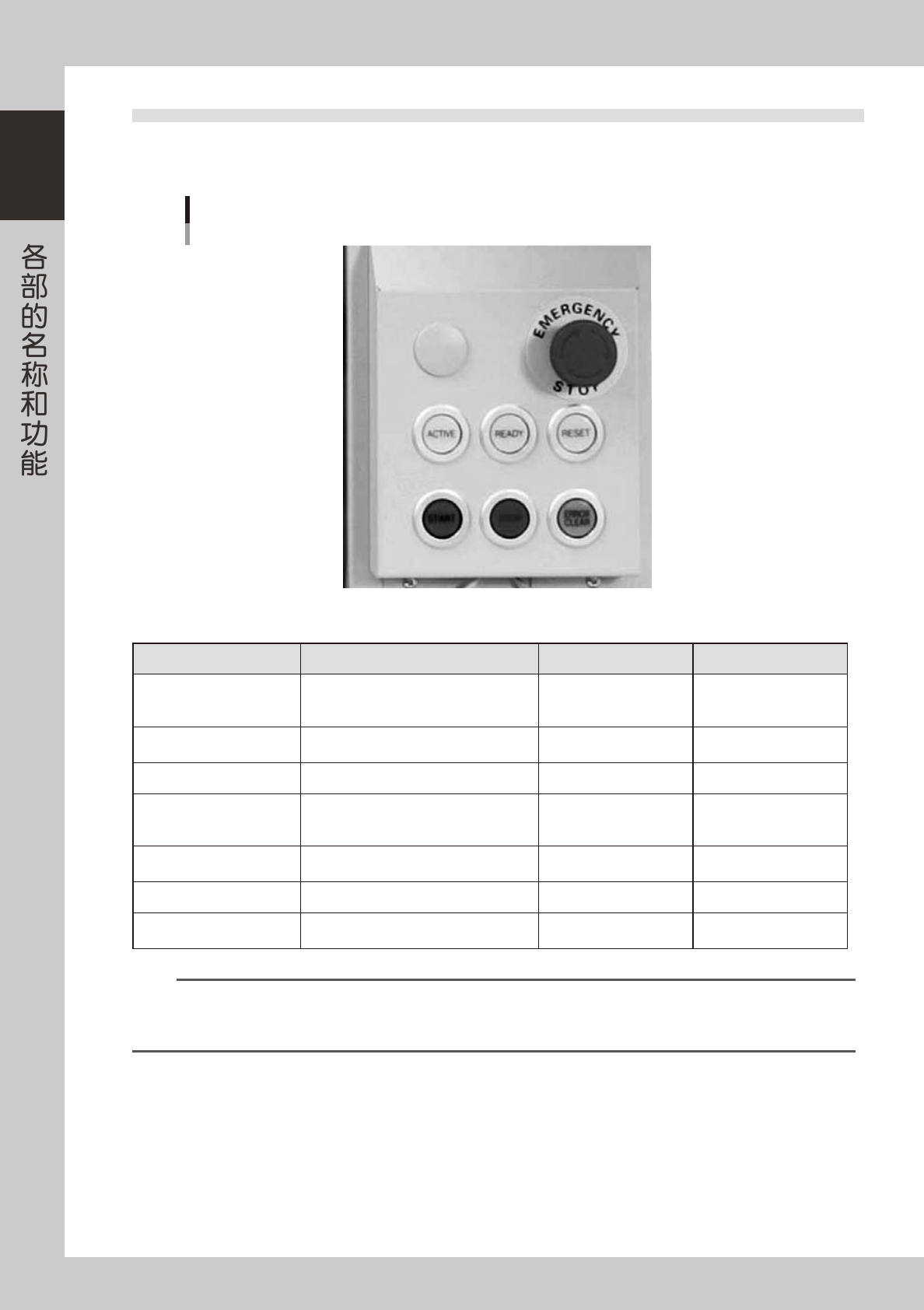

2.2 操作面板按钮
操作面板按钮配备在贴片机的正面和背面，频繁使用的命令可以在操作面板上执行。打开各按钮 (ON) 时，按钮呈
亮灯状态。
操作面板按钮
25102-L2-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使此面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
此按钮。
·
启动机器后
·
其他面板有操作权
·
有操作权
READY
解除紧急停机，使伺服呈启动 (ON) 状态。
·SERVOOFF
( 电机动力关闭 )
·SERVOON
( 电机动力启动 )
RESET
停止运行，返回基板生产的准备状态。 ·通常运行时、停止时 ·RESET 完成时
START(
绿色
)
根据基板程序进行元件的贴装。
·
停止时
·通常运行时
[闪烁]
暂停、分段运行时
STOP(
红色 / 白色
)
中断机器运行。
( 用 START 按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR(
黄色 / 蓝色
)
清除出错时的报警蜂鸣和报警画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
按此按钮，机器呈紧急停机状态。
要解除时则向右旋转。
n
要点
「ACTIVE」按钮配备在贴片机的前后两处，不能同时打开两处按钮。「READY」、「START」、「ERROR CLEAR」和「RESET」按钮，
只有在同一面板的「ACTIVE」按钮呈 ON 状态下才有效。( 但是「STOP」按钮在任何状态都可以使用。)
键盘，只有在正面面板的「ACTIVE」按钮呈 ON 状态时才有效。
1-5
1

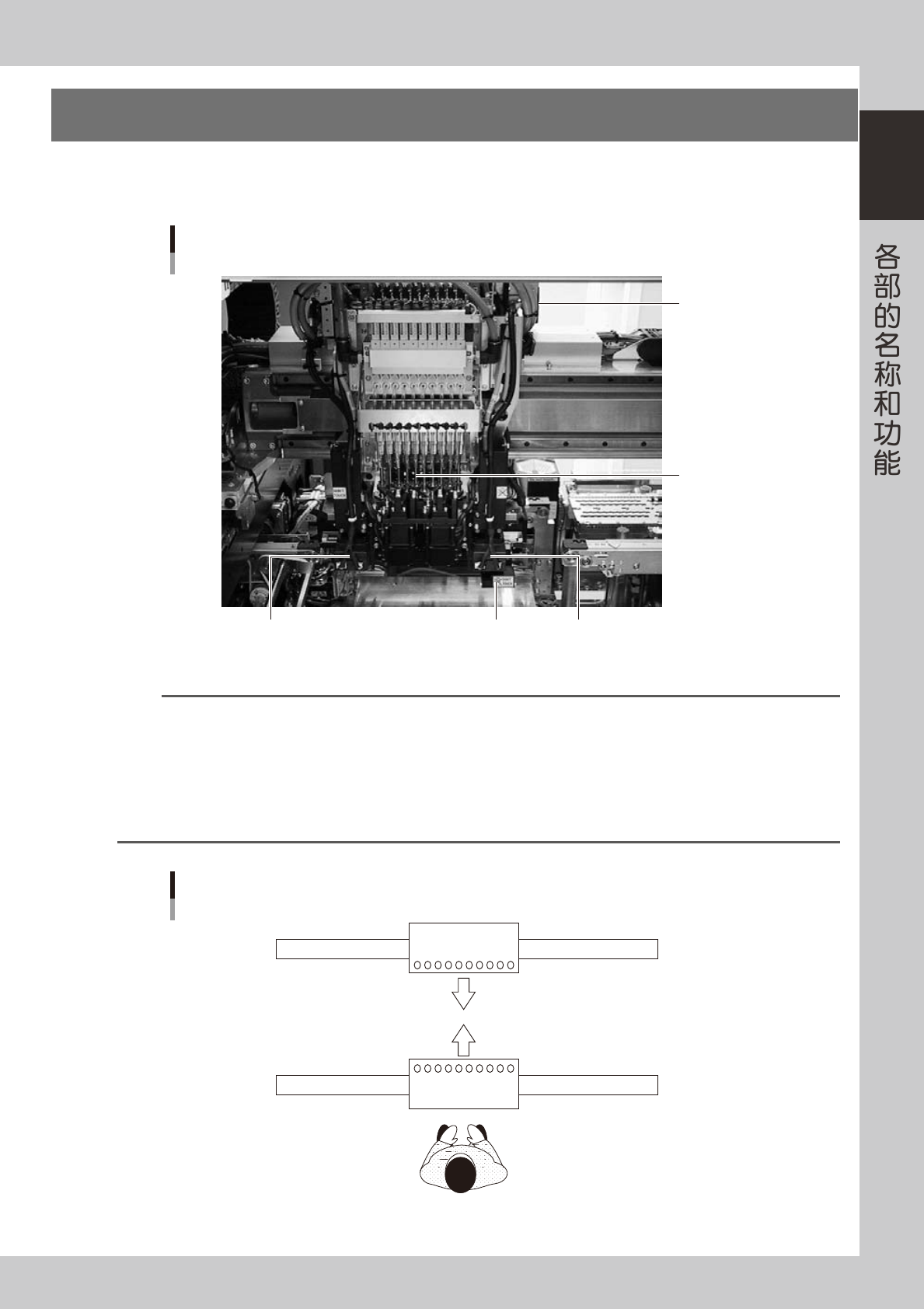

3.贴装头部
贴装头部分别安装在贴片机 A 的 XY 轴和 B 的 XY 轴上，进行元件的吸附和贴装。以下具体介绍贴装头部的构成和
吸嘴的种类。
贴装头部
基准标记识别相机
照明装置
扫描相机 基准标记识别相机
照明装置
10连多功能贴装头
移动贴装头用
的把手(后侧)
25115-L2-00
n
要点
根据机器规格不同，基准标记识别相机照明装置的安装位置不相同。
‧
右→左传送的机器 ：
基准标记识别相机为双相机规格 ： 左右侧都有，其中一侧为选配。
基准标记识别相机为单相机规格 ： 如下图所示只有 10 侧有。
‧
左→右传送的机器 ：
基准标记识别相机为双相机规格 ： 左右侧都有，其中一侧为选配。
基准标记识别相机为单相机规格 ： 如下图所示只有 1 侧有。
A
B
贴装头配置图
10
10
1
1
贴片机正面
25116-L2-00
1-6
1
3.1 吸附、贴装元件的贴装头
3.1.1 10 连多功能贴装头
10 连多功能贴装头配备有 10 个可以吸附、贴装元件的贴装头。面对贴片机正面 ,B 工作台从右至左，A 工作台从
左至右分别排列着 1 〜 10 号贴装头。各贴装头装备的吸嘴间距为 12mm，与 SS 型电动送料器架的间距相同。
贴装头10 贴装头1
10连多功能贴装头
从贴片机正面看B工作台 例
25105-L2-00
3.1.2 扫描相机
吸附元件后，扫描相机在贴装位置左右移动识别元件。
作为标准规格，还装备有侧面视觉功能。
扫描相机
吸嘴
扫描相机
25106-L2-00
