1-12
1
4.元件供给部
送料器安装部中装备有安装带式送料器的送料器架，驱动选配装置的电源和气源插口。
4.1 从送料器架供给元件
4.1.1 固定送料器架
在送料器架上安装带式送料器、杆式送料器，由贴片机供给的电源驱动。

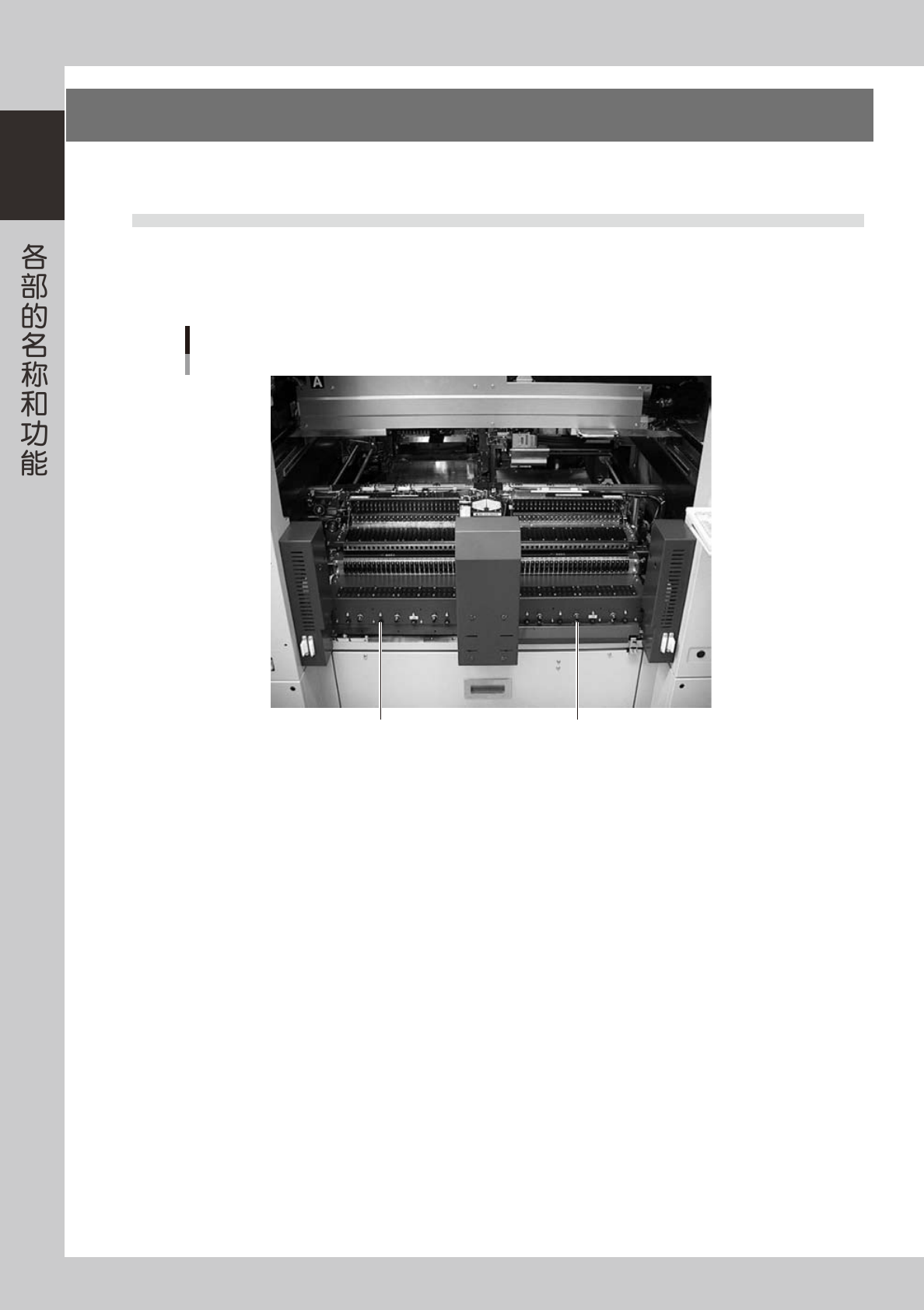

送料器安装部
气源插口电源插口
25108-L2-00
电源插口
杆式送料器等选配装置使用的电源插口。
气源插口
气枪等选配装置使用的气源插口。连接外径 Φ4 的输气管，由贴片机向选配装置供给压缩空气。
1-13
1
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
安装号码
构 成 贴装头类型
A工作台 B工作台
前后
60连
固定
送料器架构成
1
2
3
4
5
6
7
8
9
10
1〜51
2〜52
3〜53
4〜54
5〜55
6〜56
7〜57
8〜58
9〜59
10〜60
1〜39
2〜40
3〜41
4〜42
5〜43
6〜44
7〜45
8〜46
9〜47
10〜48
101〜151
102〜152
103〜153
104〜154
105〜155
106〜156
107〜157
108〜158
109〜159
110〜160
1
60
160
101
24连
料车
1
2
3
4
5
6
7
8
9
10
101〜139
102〜140
103〜141
104〜142
105〜143
106〜144
107〜145
108〜146
109〜147
110〜148
1
24
25
48
148
125
124
101
A
B
B
安装号码
构 成 贴装头类型
A工作台 B工作台
10 1
A
1 10
10 1
1 10
25109-L2-00
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
1-14
1
4.2.1 一次性换料车
此装置，是将接下来要生产的基板用的送料器预先安装在料车上，以料车为单位更换送料器的装置。
一次性换料车
1
2
4
6
5
3
25118-L2-00
1. 把手
要移动一次性换料车时使用此把手。
2. 送料器架
可以同时安装 24 个 SS 型电动送料器 (8mm)。
3. 上下移动部固定螺栓
需要调节送料器架的高度使之与贴片机的高度一致时，可以移动螺栓的固定位置进行调节 (8 处 )。
4. 空料带箱 ( 选配 )
用于放置元件用完后废弃的空料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
6. 料带盘支架
可收容 2 个 8mm 料带 (7 英寸 ) 的料带盘。
使用比 7 英寸料带盘大的料带盘时，如上图所示，向上提起使用。
