2-14 2 ■Head 手动操作 「装置」-「Head」画面 1 2 3 4 5 6 7 8 26207-L2-00 按钮名称 功能 1 吸气 使各 Head 的吸气 ON/OFF 。 2 排气 使各 Head 的排气 ON/OFF 。 3 吸嘴 STN 开闭器 开闭吸嘴交换站的开闭器。 4 更换吸嘴 显示「更换吸嘴」对话框， 指定贴装头 ( Head) 和吸嘴类型进行吸嘴更换。 5 当前吸嘴列表 显示当前贴装头 ( Head) 上…
2-13
2
4. [ 轴移动 ] 按钮
用手动方式移动轴时使用。使用方向键，或按 [PTP] 按钮，输入数值，即可使轴移动。
5. [ 主挡板 ] 按钮
使传入传送装置内的基板在安装位置停止时使用。
6. [ 低速左 ]、[ 低速右 ] 按钮
向左或向右低速转动传送电机。
7. [ 出口挡板 ] 按钮
使传出的基板在出口处停止时使用。
8. [ 基板固定夹 ] 按钮
从下方 ( 基板背面 ) 夹住基板的边缘固定。
9. [ 顶板 ] 按钮
输入基板厚度，从下方 ( 基板背面 ) 固定基板。
10.[ 入口挡板 ] 按钮
本机的此按钮无效。

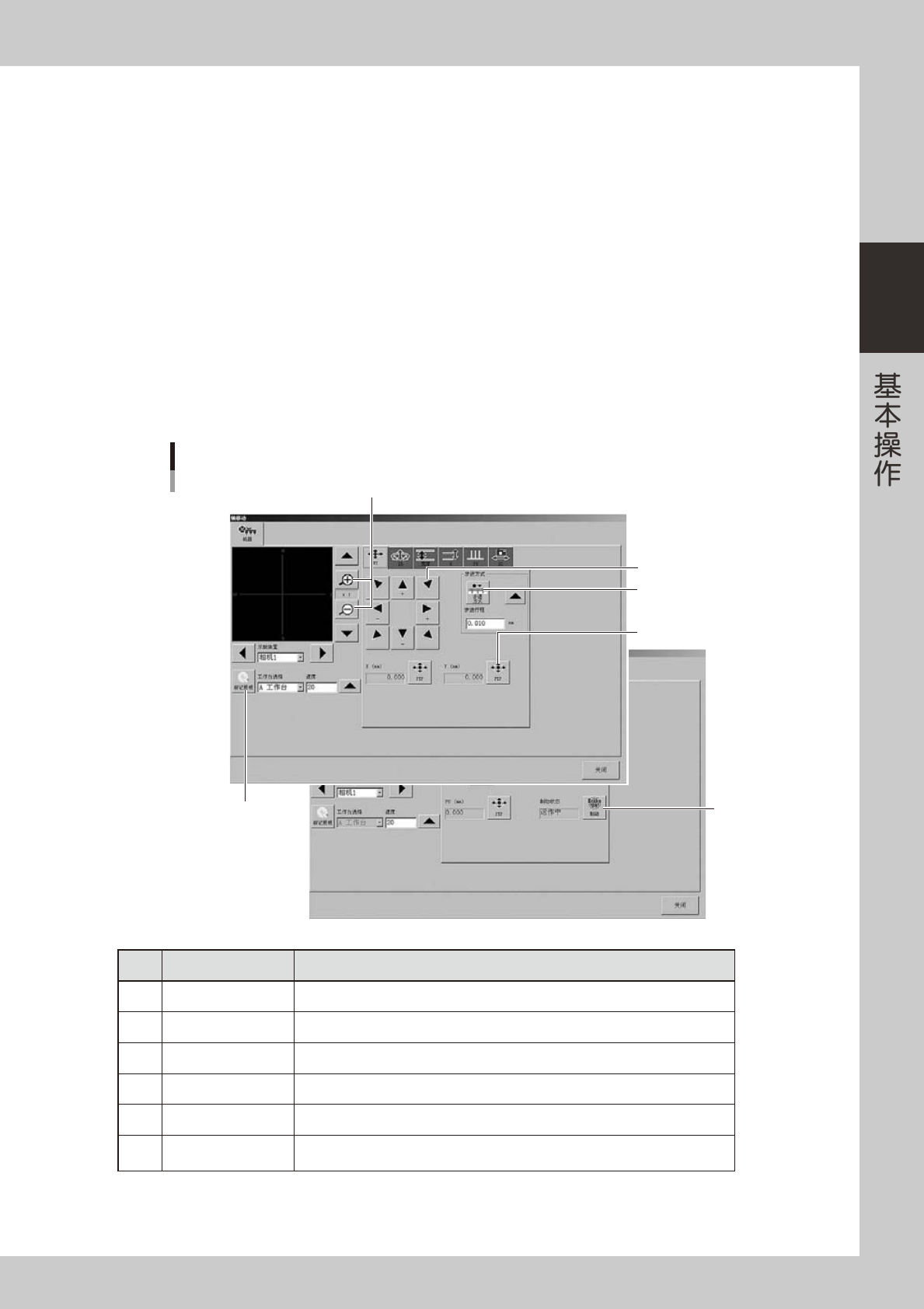

「轴移动」画面
1
2
3
4
5
6
26206-L2-00
按钮名称 功能
1
扩大、缩小
(
＋、－
)
扩大、缩小图像。
(16
倍〜
1/16
倍
)
2
标记照明 可以手动更改标记照明。不影响数据。
3 PTP
对象自动移至指定坐标。
4
步进方式 用方向箭按钮移动步进行程中指定的量。
5
方向箭 要移至想要移动的方向时使用。
6
制动
要在紧急停机状态下解除制动时使用。
(
仅限
PU
轴
)
如果将伺服置于
ON
状态，制动将自动解除。
2-14
2

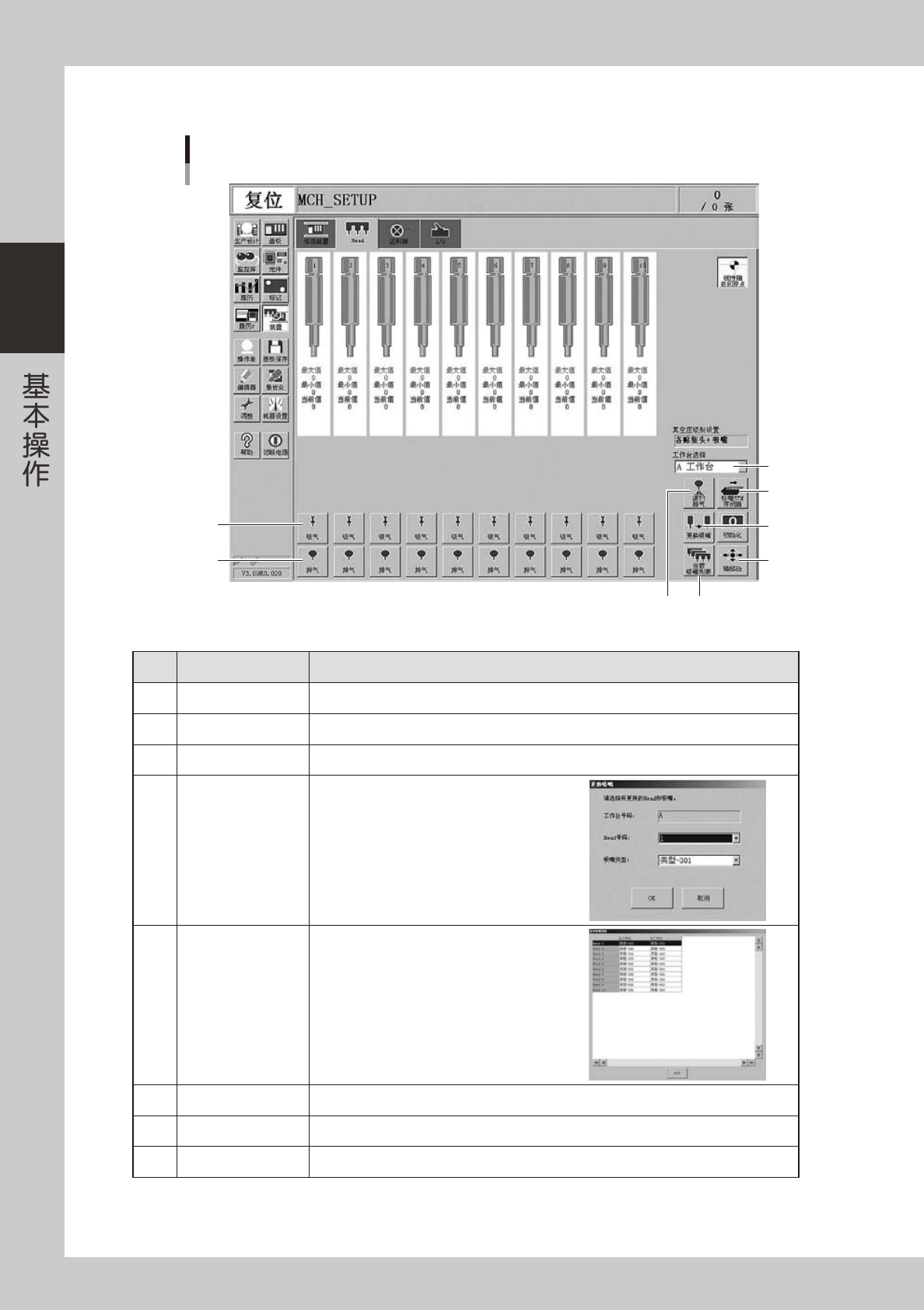

■Head 手动操作
「装置」-「Head」画面
1
2
3
4
5
6
7
8
26207-L2-00
按钮名称 功能
1
吸气 使各
Head
的吸气
ON/OFF
。
2
排气 使各
Head
的排气
ON/OFF
。
3
吸嘴
STN
开闭器 开闭吸嘴交换站的开闭器。
4
更换吸嘴
显示「更换吸嘴」对话框，指定贴装头 (
Head)
和吸嘴类型进行吸嘴更换。
5
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
的列表。
6
轴移动 用于移动轴。与「传送装置」的轴移动相同。
7
清扫排气 显示执行吸嘴吸嘴轴排气的确认画面。
8
工作台选择 切换A工作台(前)和B工作台(后)的显示。
2-15
2

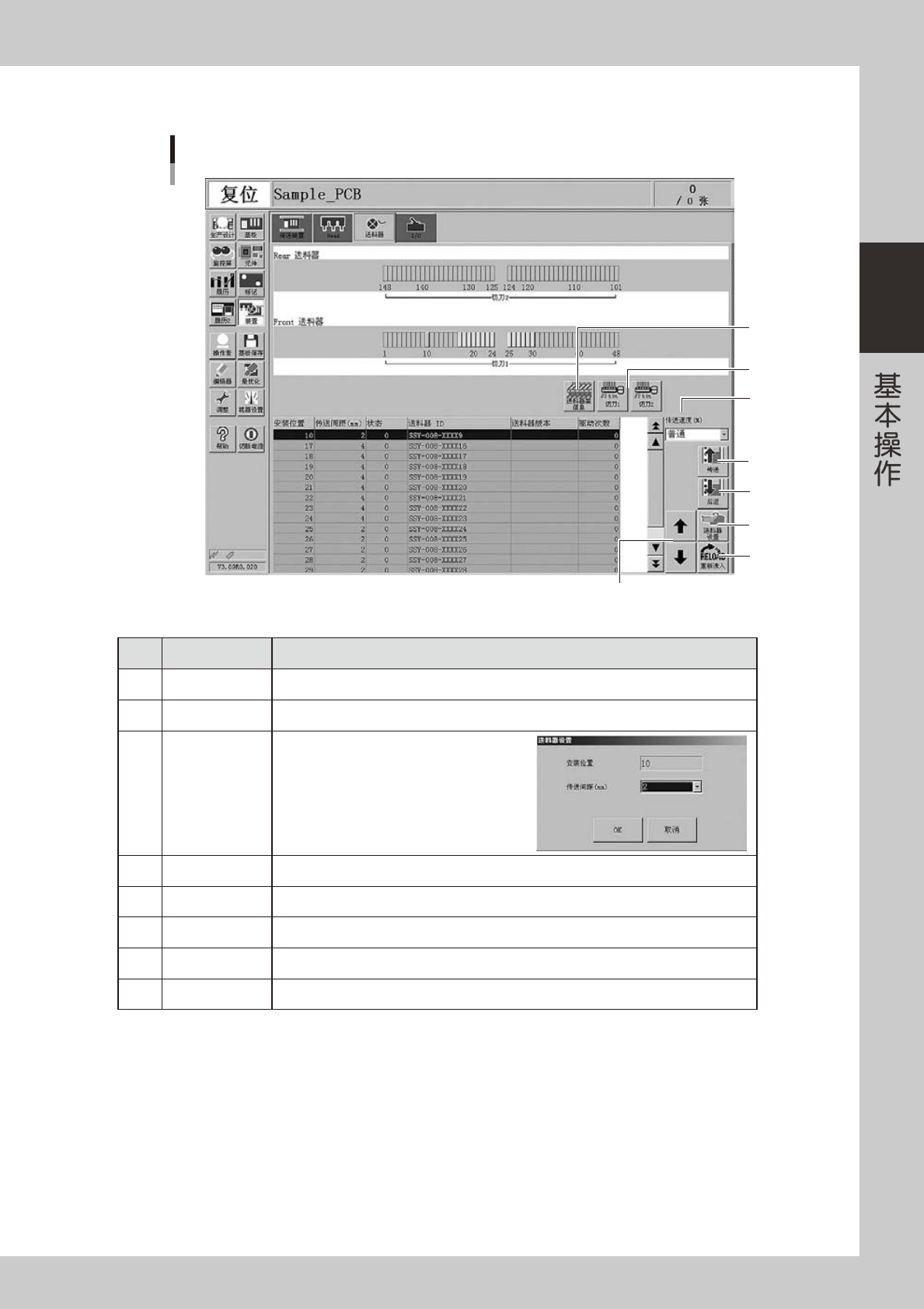

■送料器手动操作
「装置」-「送料器」画面
1
4
7
2
6
5
3
8
26210-L2-00
按钮名称 功能
1
传送 按一次此按钮，按照设置的间距向前传送一个间距的料带。
2
后退 按一次此按钮，按照设置的间距向后退回一个间距的料带。
3
送料器设置
传送间距可以按照规格在
2
〜
56mm
的范围内
选择。
内存自动更新为此处所设置的间距。
4
传送速度
(
％
)
传送速度，可从下拉框中「普通〜
90
、
80
、
10...
％」的范围内选择。
5
重新读入 清除送料器的状态
(
内存
)
，重新读入。
6
上下方向箭 上下移动项目、上下移动位置或上下移动光标。
7
切刀 控制切带机
(
选配
)
的开
/
关。
8
送料器架信息 可以确认送料器架内的架台基板的版本。
