2-30 2 q 剪断盖带。 元件传送至吸附位置后，先将伸出送料器前端的盖带在距离送料器前端 1 〜 2cm 的位置剪断，再安装在 贴片机上。 剪断盖带 盖带 在距离送料器前端1 ～ 2cm处剪断 25216-L2-00 c 注意 如装入贴片机前不剪断盖带，可能会导致盖带的排出路径堵塞。
2-29
2
9
卷绕盖带的松弛部分。

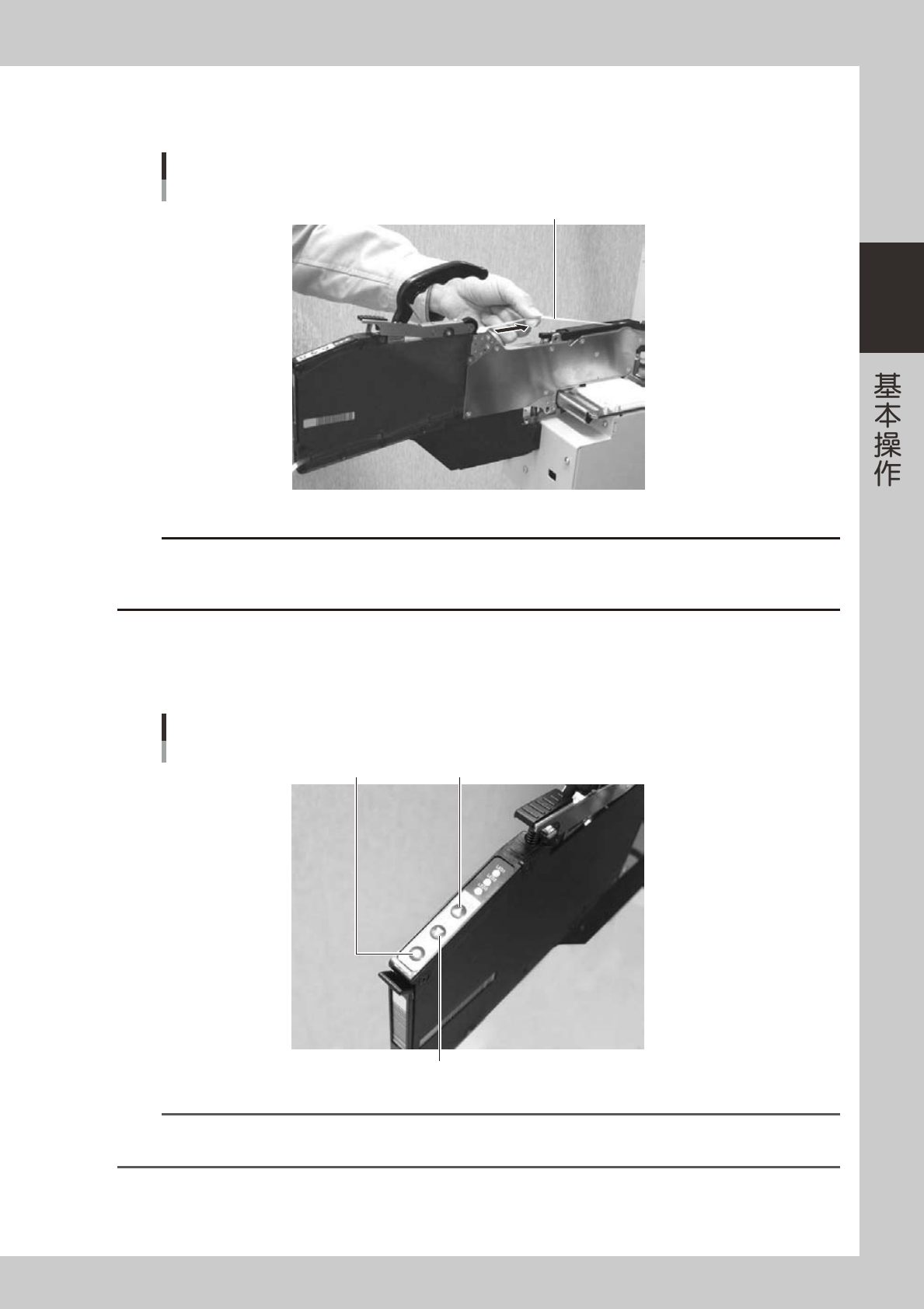

沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带松弛部分
盖带
25211-L2-00
c
注意
‧用手护着盖带，使盖带能笔直卷绕。
‧卷绕盖带直至松弛消失为止。
‧卷绕盖带时，注意不要使手受伤。
0
将元件传送至吸附位置。
按送料器机体的「FEED」按钮，将元件传送至吸附位置。退回元件时，按送料器机体的「BACK」按钮
退回元件。每按一次按钮传送 2mm 间距。
「FEED」按钮、「BACK」按钮、「FUNC」按钮
「BACK」按钮
「FEED」按钮「FUNC」按钮
25212-L2-00
参考
‧ 按送料器机体的「FEED」、「BACK」按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长按可切换至连续传送模式。
‧ 按「FUNC」＋「FEED」按钮，可按设置的传送间距传送料带。
2-30
2
q
剪断盖带。

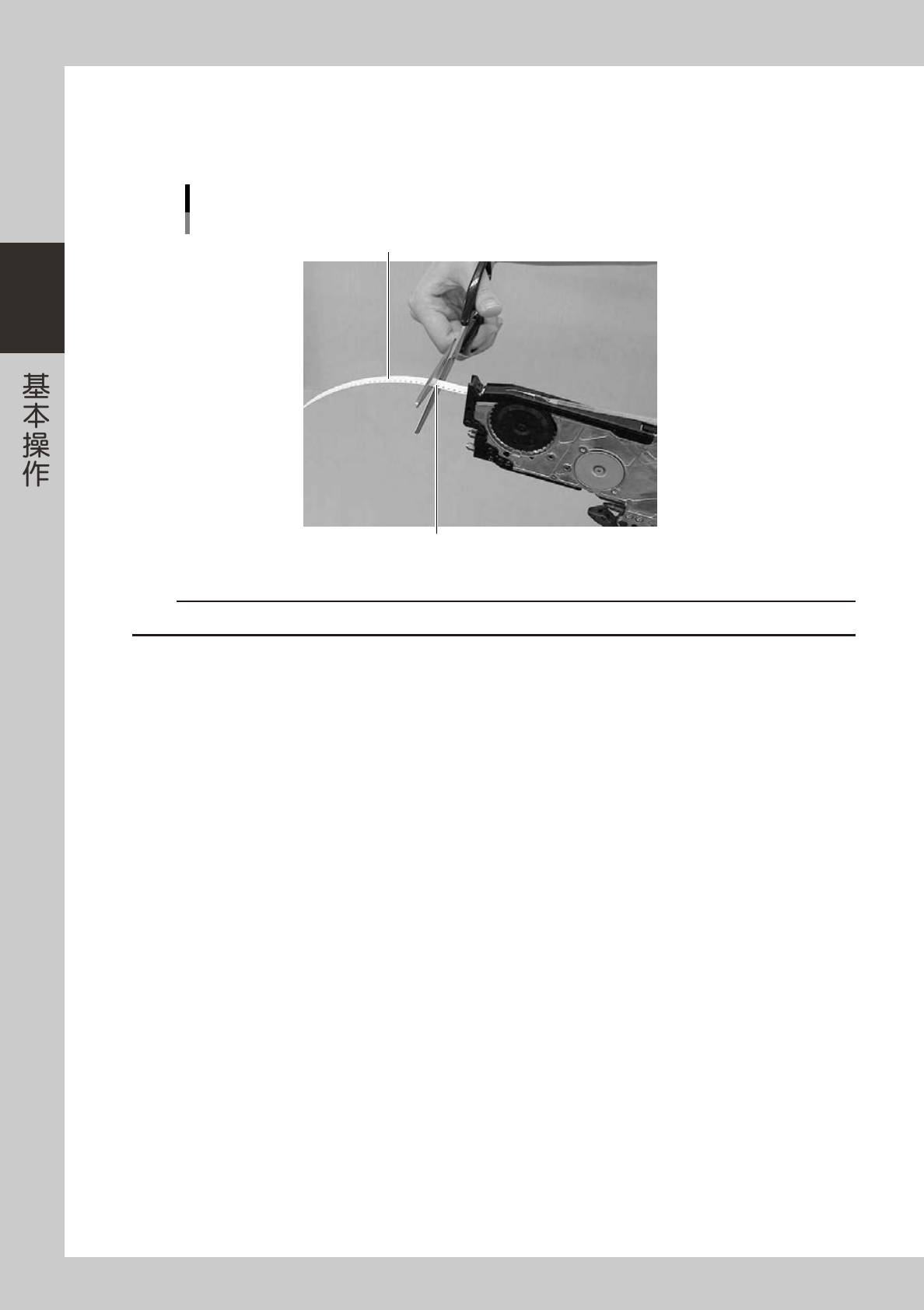

元件传送至吸附位置后，先将伸出送料器前端的盖带在距离送料器前端 1 〜 2cm 的位置剪断，再安装在
贴片机上。
剪断盖带
盖带
在距离送料器前端1～2cm处剪断
25216-L2-00
c
注意
如装入贴片机前不剪断盖带，可能会导致盖带的排出路径堵塞。
2-31
2
4.1.2 料带传送间距的设置
下述内容，是将「机器设置」-「选项设置」画面中的「指定送料器间距」设置为「送料器设置」时的说明。
■在贴片机上设置
1
打开送料器画面。
边确认送料器列表边预先安装好送料器。点击 [ 装置 ] 按钮，选择「送料器」选项卡，打开送料器画面。
2
确认对象送料器的料带传送间距。

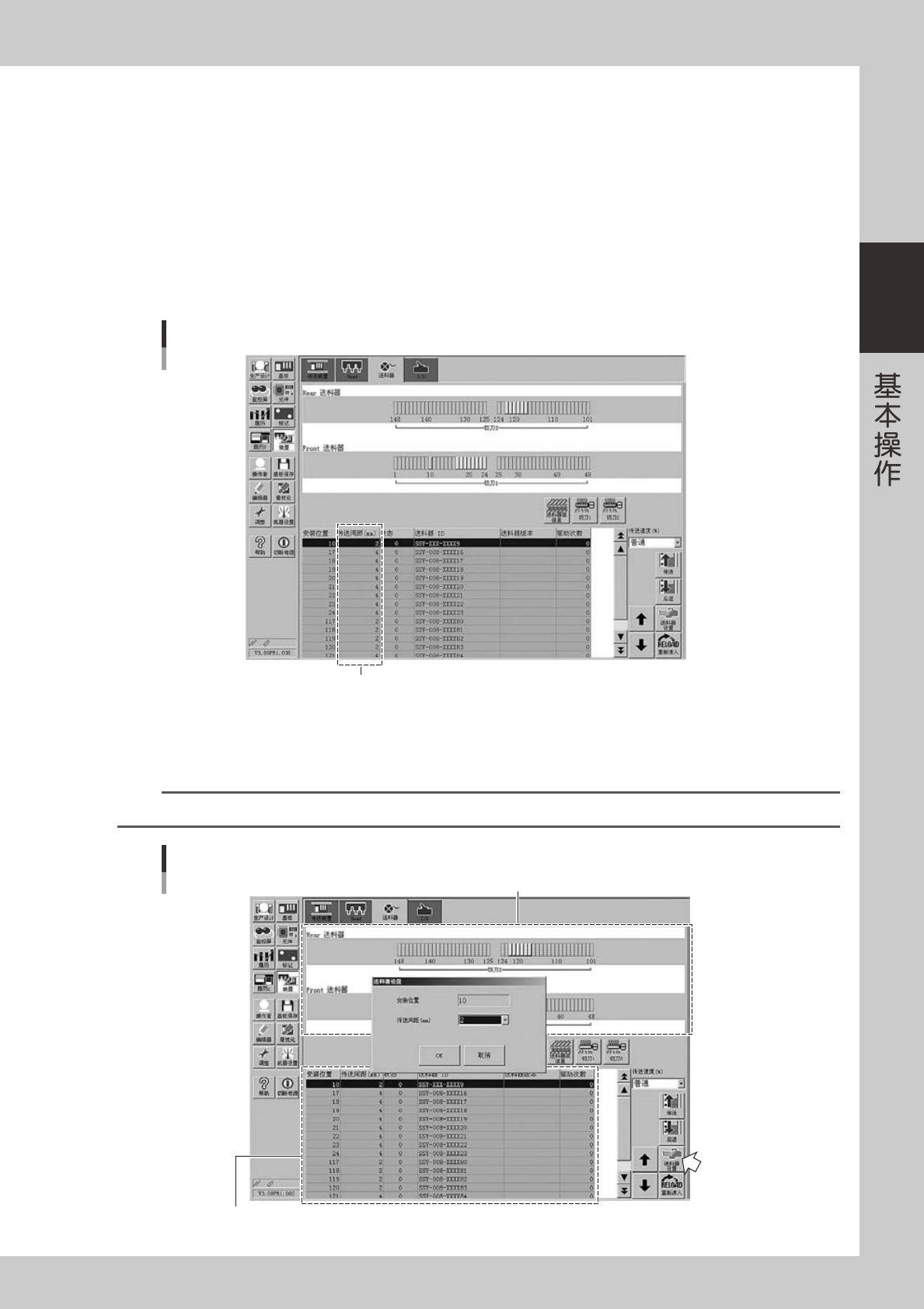

在送料器画面的送料器列表中确认。
确认间距
传送间距
26219-L2-00
3
打开送料器设置画面。
选择要设置料带传送间距的送料器，点击 [ 送料器设置 ] 按钮。
参考
可从送料器配置图，或送料器列表中选择。
送料器设置画面
送料器列表
送料器配置图
26220-L2-00
