SI-P850_PL_402 - 第6页
2 For order of Service p ar ts Please order service parts with the following information ; (1) Parts code (2) Q´t y (3) Model name of machin e (4) Serial No. of machin e < example. > Parts cod e : 4-707-433-0 1 Q´t…
1
パーツリストについてパーツリストについて
パーツリストについてパーツリストについて
パーツリストについて
Note on Parts List
このパーツリストは、お客様がサービスパックの発注にご使用いただきますので、大切に保管してください。
Serial No.欄の”-1234”等の表示で、数字は機会の機会番号を表します。これらの表示で
“-1234”の場合は、機械番号 1234まで
“1234-”の場合は、機械番号 1234から
“1234”の場合は、機械番号1234まで
“無記入”の場合は、すべての機械番号
を対象としたサービスパーツです。
安全に部品の交換を行うために安全に部品の交換を行うために
安全に部品の交換を行うために安全に部品の交換を行うために
安全に部品の交換を行うために
機械の損傷、人身事故を起こさないために、必ず以下のことをお守りください。
1.部品の交換、調整を行う場合は、取扱説明書を熟読のうえ、その安全ツールに従って作業してください。
また、作業は、トレーニングを受け、機械を熟知したメンテナンス担当者が行ってください。
2.取扱説明書に記載されていない部品の交換、調整は、担当のサービスステーションにお問い合わせください。
改良等により,一部機械と内容が異なる場合があります。ご不明な点は、営業所にお問い合わせください。
Numbers under the column “Serial No.” show applicable serial number of machine.
“-1234” Machines with serial number 1234 and below.
“1234-” Machines with serial number 1234 and above.
“blank” All machines.
To Replace Parts Safely
Observe the following precautions to prevent damage to the machine and injury to the operator.
1. Read the operation manual carefully and observe all safety work rules before attempting to replace or adjust parts.Parts
replacement and adjustment must be carried out by engineers who have received the required training and have a firm
knowledge of the machine.
2. Contact your local service office or agent for the replacement of parts which are not described in the operation maunal.
Due to changes in design, the maunal may be different from the product.
Please consult your local service station for an advice
2

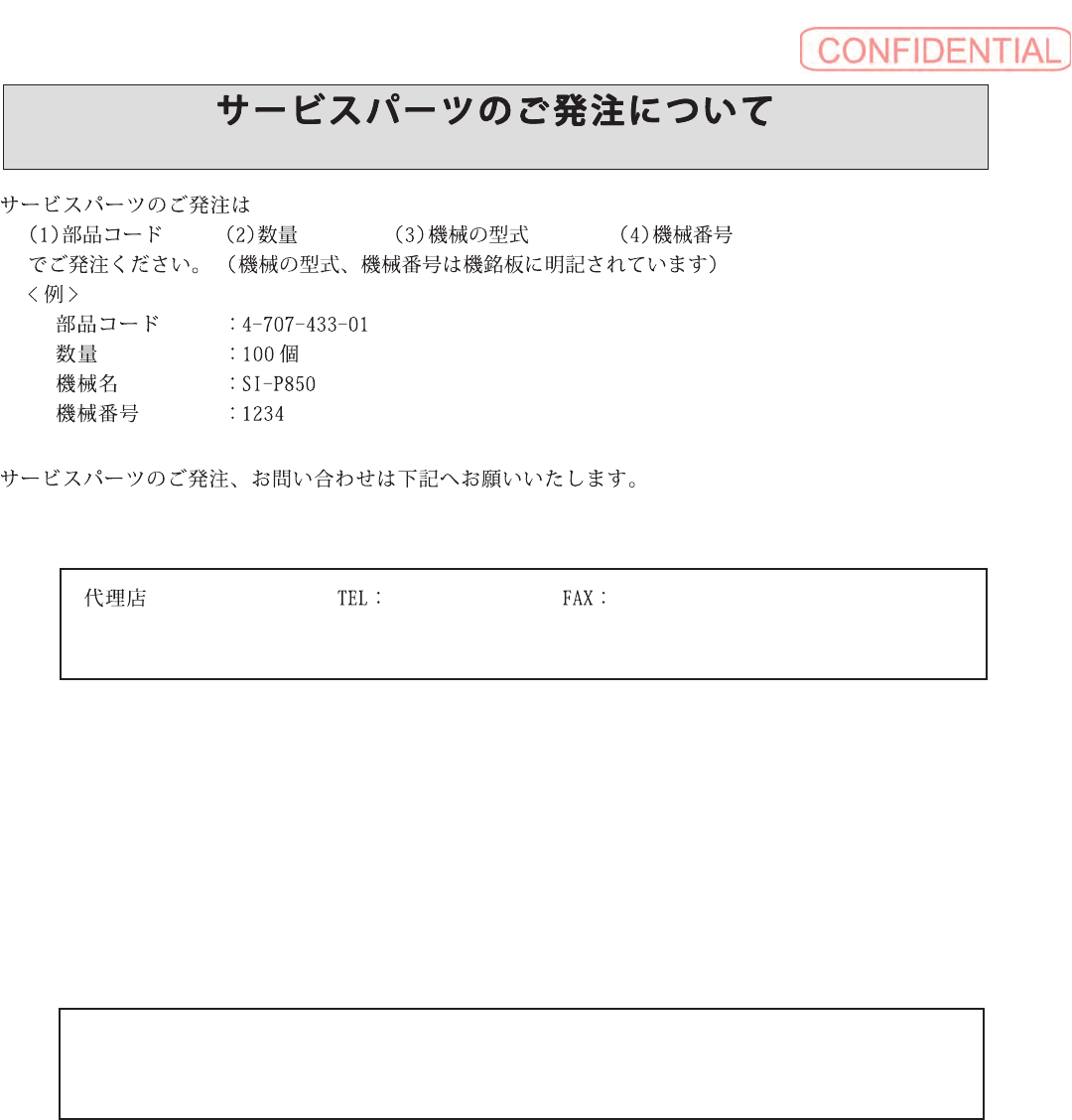

For order of Service parts
Please order service parts with the following information ;
(1) Parts code (2) Q´ty (3) Model name of machine (4) Serial No. of machine
< example. >
Parts code : 4-707-433-01
Q´ty : 100
Model name of machine : SI-P850
Serial No. of machine : 1234
For order of service parts and inquiry, Please contact ;
Sony EMCS Corporation
Japan TEL :+81-50-3369-5185 FAX :+81-587-36-8263
Service Agent TEL : FAX :
ソニーイーエムシーエス株式会社 実装機器事業部 CS部 サービス課
TEL：050-3369-5185
FAX：0587-36-8263
3
/Parts List
A1. /Unit Layout .............................................................................................. A-1
B1. XYAssy/XY table Assy....................................................................................B-2
B2. ZAssy/Z Table Assy .............................................................................. B-8
B3. Assy/Outer shape control unit Assy .......................................B-14
B4. XY Assy/Camera XY Assy ......................................................................B-18
B5. Assy/Camera Assy ................................................................................. B-24
B6. Assy/Squeegee driving Assy ....................................................... B-28
B7. Assy/Squeegee hanger Assy ............................................B-34
B8. Assy/Conveyer Assy ........................................................................... B-36
B9-1. Assy-1/Frame Assy-1.......................................................................... B-40
B9-2. Assy-2/Frame Assy-2.......................................................................... B-44
B9-3. Assy-3/Frame Assy-3.......................................................................... B-48
B10. /Touch panel................................................................................. B-52
B11. Assy/Electric installation Assy .................................................................... B-56
C1. Assy/Squeegee holder Assy ...................................................C-2
C2-1.()/Cleaning(Common) ........................................................C-4
C2-2.L/ Cloth type L size.............................................................C-8
C2-3.M/ Cloth type M size.........................................................C-12
C2-4.1.L-1/
Paper type Vacuum Separation type L size-1 ...............C-16
C2-4.2.L-2/
Paper type Vacuum Separation type L size-2 ...............C-20
C2-5.1.M-1/
Paper type Vacuum Separation type M size-1...............C-24
C2-5.2.M-2/
Paper type Vacuum Separation type M size-2...............C-28
C2-6.1. -1/Paper Filter type-1..........................................C-32
C2-6.2. -2/Paper Filter type-2..........................................C-36
C3. /Pin base.........................................................................................C-40
C4. /Vacuum block ..................................................................C-44
