00196520-02_UM_X-Series_SR70x_KOR - 第113页
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.3 크기 및 무게 113 3.3.2.4 X2 실장기 치수 3 3 3 3 3 그림 3.3 - 4 X2 실장기 ( 본체 ) 치수 (mm) (T) PCB 이송 방향
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
112
3.3.2.3 X3 실장기 치수
3
3
3
3
그림
3.3 - 3 X3
실장기
(
본체
)
치수
(mm)
3
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.3 크기 및 무게
113
3.3.2.4 X2 실장기 치수
3
3
3
3
3
그림

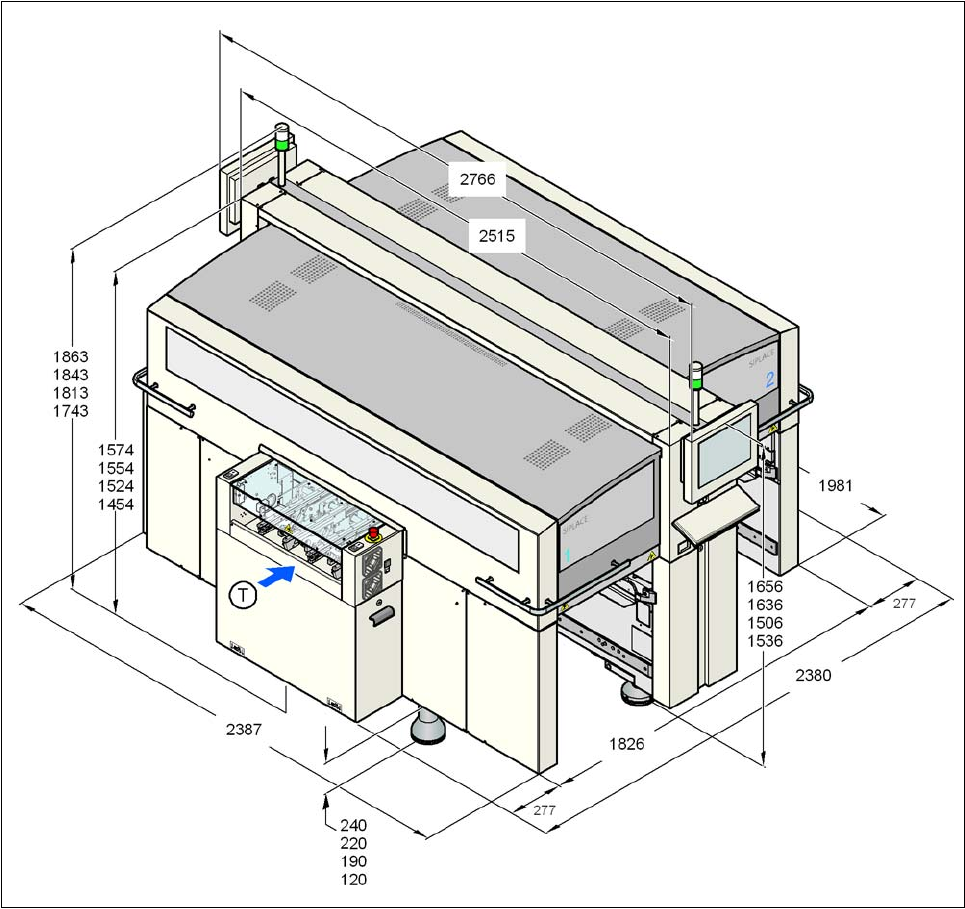

3.3 - 4 X2
실장기
(
본체
)
치수
(mm)
(T) PCB 이송 방향
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
114
3.3.3 보호커버를 위로 접은 상태에서의 높이
3
3
3
3
그림
3.3 - 5
보호커버를
위로
접은
상태에서의
높이
-
치수
단위
mm
