3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 114 3.3.3 보호커버를 위로 접은 상태에서의 높이 3 3 3 3 그림 3.3 - 5 보호커버를 위로 접은 상태에서의 높이 - 치수 단위 mm
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.3 크기 및 무게
113

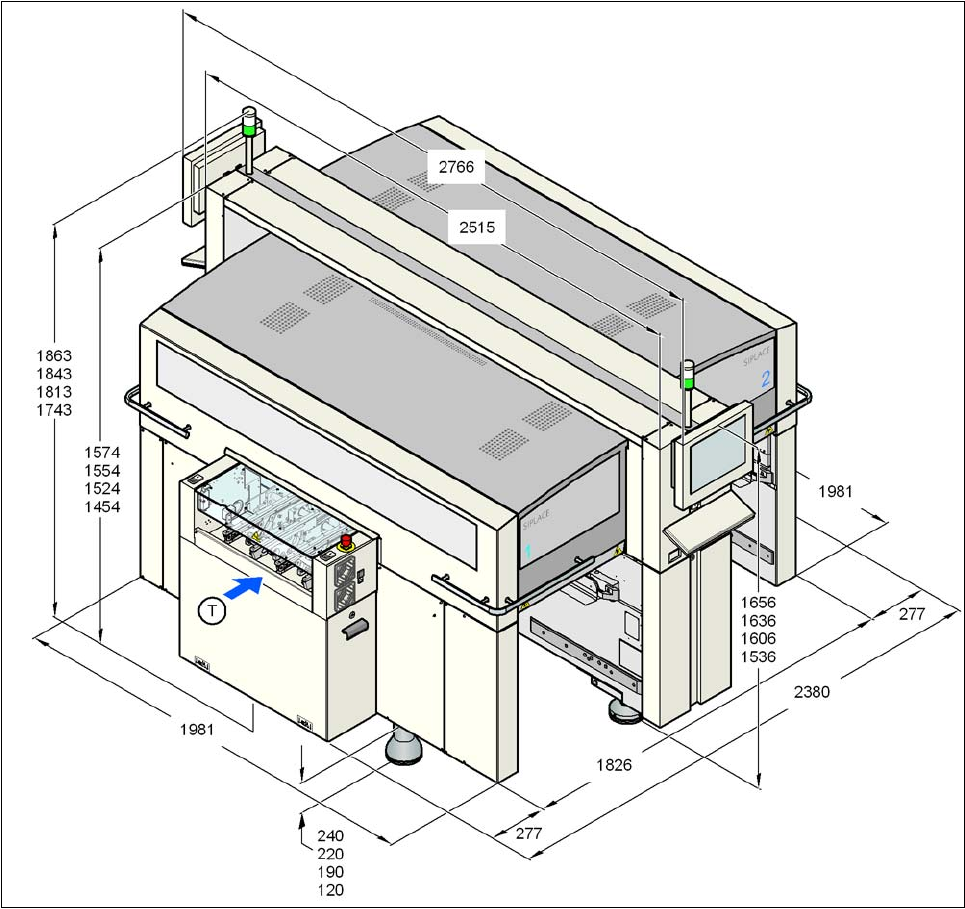

3.3.2.4 X2 실장기 치수
3
3
3
3
3
그림
3.3 - 4 X2
실장기
(
본체
)
치수
(mm)
(T) PCB 이송 방향
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
114
3.3.3 보호커버를 위로 접은 상태에서의 높이
3
3
3
3
그림
3.3 - 5
보호커버를
위로
접은
상태에서의
높이
-
치수
단위
mm
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.3 크기 및 무게
115
3.3.4 컴포넌트 트롤리 조종 거리
3.3.4.1 X4I 실장기의 컴포넌트 트롤리 조종 거리
3
3
그림
3.3 - 6 X4I
실장기의
컴포넌트
트롤리
조종
거리
X4 실장기의 컴포넌트 트롤리 조종거리 R 은 다음과 같습니다 :
- 606mm，손잡이를 아래로 접은 경우
- 900mm，손잡이를 위로 접은 경우
