사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.3 크기 및 무게 117 3.3.4.3 X3 실장기의 컴포넌트 트롤 리 조종 거리 3 3 그림 3.3 - 8 X3 실장기의 컴포넌트 트롤리 조종 거리 X3 실장기 의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 . - 위치 1, 3 및 4 750mm ，손…
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
116
3.3.4.2 X4 실장기의 컴포넌트 트롤리 조종 거리
3
3
그림
3.3 - 7 X4
실장기의
컴포넌트
트롤리
조종
거리
X4 실장기의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 .
- 750mm，손잡이를 아래로 접은 경우
- 1050mm，손잡이를 위로 접은 경우
3
3
3
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.3 크기 및 무게
117

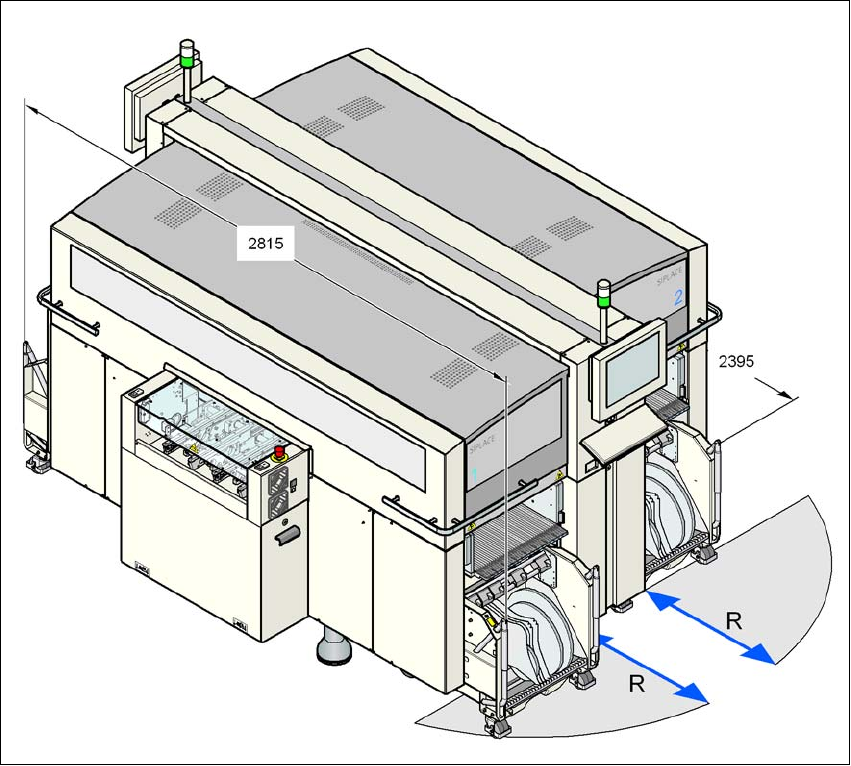

3.3.4.3 X3 실장기의 컴포넌트 트롤리 조종 거리
3
3
그림
3.3 - 8 X3
실장기의
컴포넌트
트롤리
조종
거리
X3 실장기의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 .
- 위치 1, 3 및 4
750mm，손잡이를 아래로 접은 경우
1050mm，손잡이를 위로 접은 경우
- 위치 2
600mm，손잡이를 아래로 접은 경우
900mm，손잡이를 위로 접은 경우
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.3 크기 및 무게 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
118
3.3.4.4 X2 실장기의 컴포넌트 트롤리 조종 거리
3
3
그림
3.3 - 9 X2
실장기의
컴포넌트
트롤리
조종
거리
X2 실장기의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 .
- 위치 2 및 4
600mm，손잡이를 아래로 접은 경우
900mm，손잡이를 위로 접은 경우
- 위치 1 및 3
750mm，손잡이를 아래로 접은 경우
1050mm，손잡이를 위로 접은 경우 .
