3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.4 모듈 개요 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 120 3.4 모듈 개요 3.4.1 SIPLACE X4 I 모듈 개요 3 3 그림 3.4 - 1 X4I 실장기 - 모듈 개요 (1) 장비 프레임 (2) PCB 컨베이어 ( 유연한 이중 컨베이어 ) (3) PCB 입력측의 확장 키트 (4) 컴포넌트 …
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.3 크기 및 무게
119

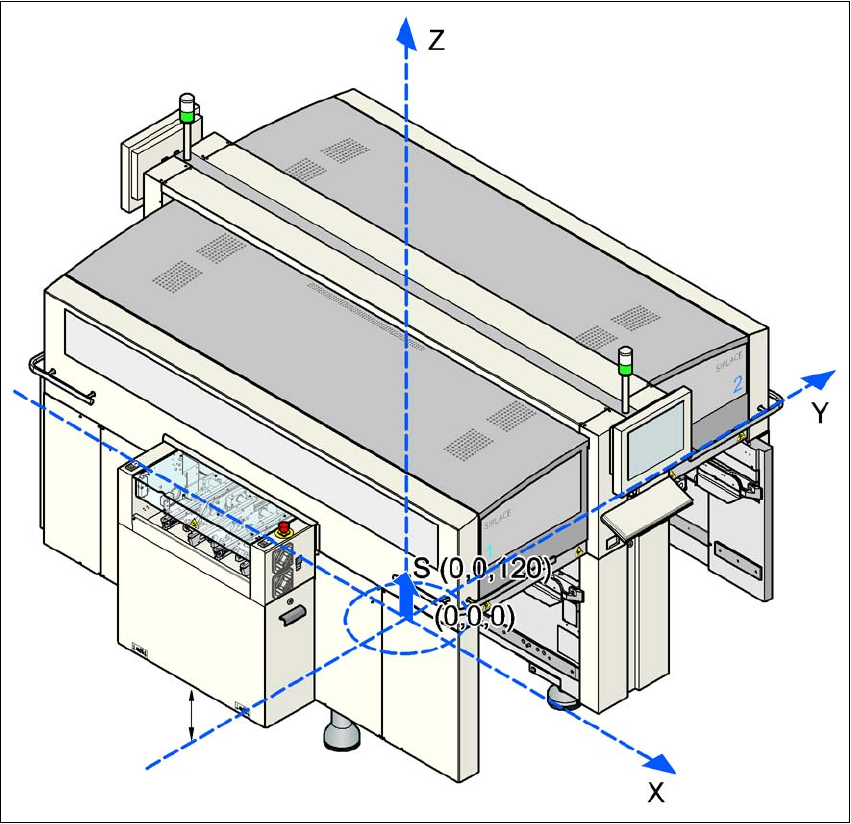

3.3.5 무게 중심
3
3
3
그림
3.3 - 10 X
시리즈
실장기의
무게
중심
단위
(mm)
3
X 좌표 0 mm
Y 좌표 0 mm
Z 좌표 120mm 높이
이 무게 중심 좌표는 PCB 컨베이어 높이가 830 mm 인 실장기에 해당합니다 .
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.4 모듈 개요 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
120
3.4 모듈 개요

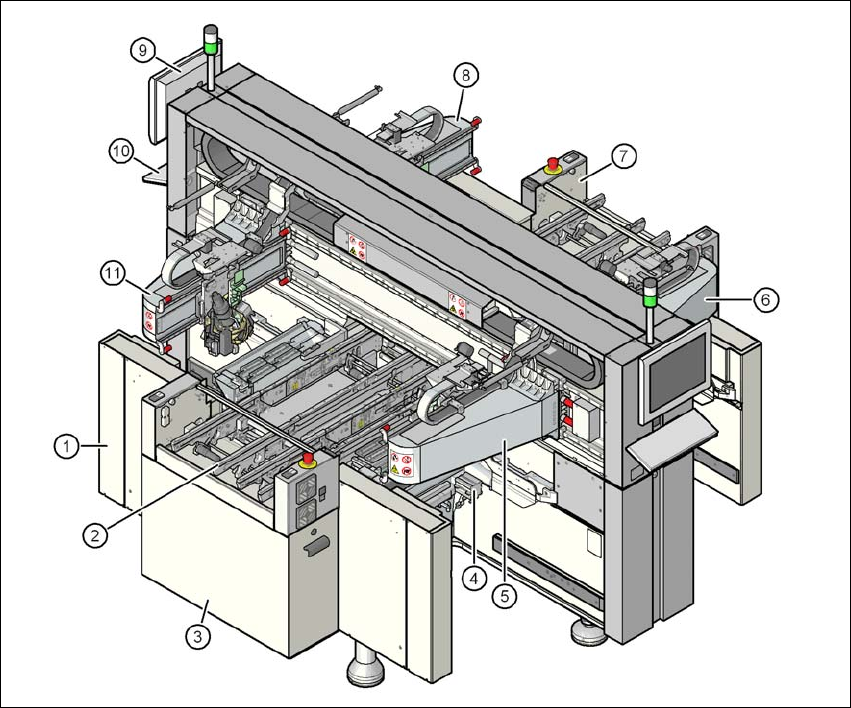

3.4.1 SIPLACE X4I 모듈 개요
3
3
그림
3.4 - 1 X4I
실장기
-
모듈
개요
(1) 장비 프레임
(2) PCB 컨베이어 ( 유연한 이중 컨베이어 )
(3) PCB 입력측의 확장 키트
(4) 컴포넌트 트롤리 도킹 장치，테이프 절단기 , 페 테이프 채널 (4x)
(5) 실장헤드를 구비한 갠트리 1
(6) 실장헤드를 구비한 갠트리 2
(7) PCB 출력측의 확장 키트
(8) 실장헤드를 구비한 갠트리 3
(9) 모니터 (2x)
(10) 키보드 (2x)
(11) 실장헤드를 구비한 갠트리 4
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.4 모듈 개요
121

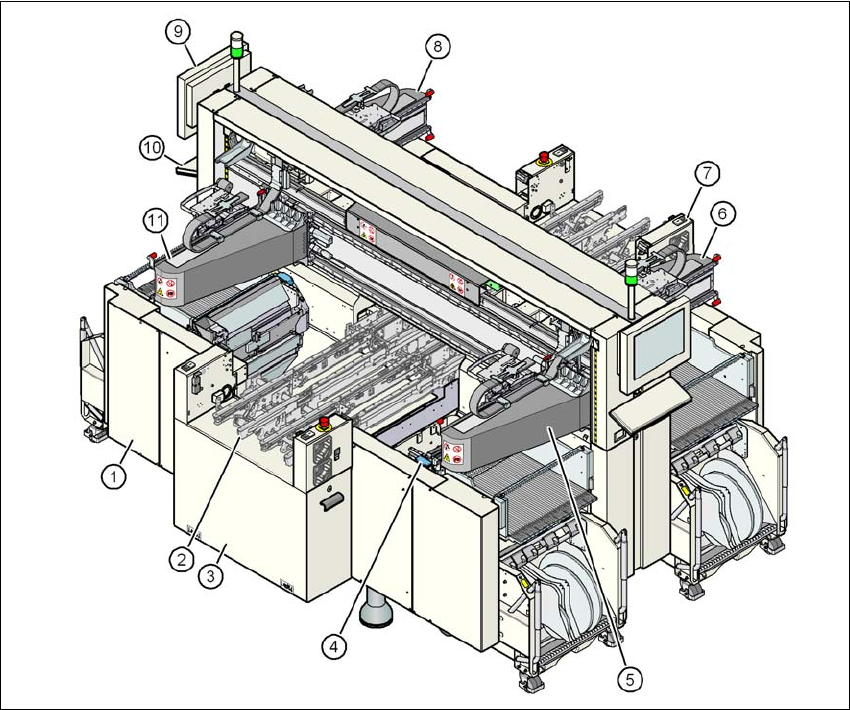

3.4.2 SIPLACE X4 모듈 개요
3
그림
3.4 - 2 X4
실장기
-
모듈
개요
(1) 장비 프레임
(2) PCB 컨베이어 ( 유연한 이중 컨베이어 )
(3) PCB 입력측의 확장 키트
(4) 컴포넌트 트롤리 도킹 장치，테이프 절단기 , 페 테이프 채널 (4x)
(5) 실장헤드를 구비한 갠트리 1
(6) 실장헤드를 구비한 갠트리 2
(7) PCB 출력측의 확장 키트
(8) 실장 헤드를 구비한 갠트리 3
(9) 모니터 (2x)
(10) 키보드 (2x)
(11) 실장 헤드를 구비한 갠트리 4
