사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.4 모듈 개요 123 3.4.4 SIPLACE X2 모듈 개요 3 그림 3.4 - 4 X2 실장기 - 모듈 개요 (1) 장비 프레임 (2) PCB 컨베이어 ( 유연한 이중 컨베이어 ) (3) PCB 입력측의 확장 키트 (4) 컴포넌트 트롤리 도킹 장치，테이프 …
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.4 모듈 개요 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
122

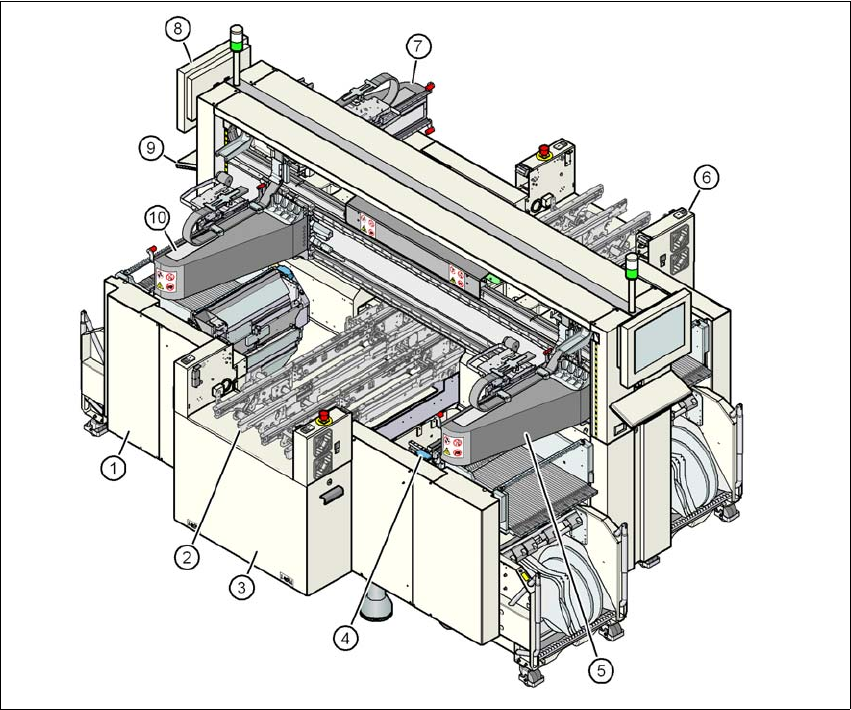

3.4.3 SIPLACE X3 모듈 개요
3
그림
3.4 - 3 X3
실장기
-
모듈
개요
(1) 장비 프레임
(2) PCB 컨베이어 ( 유연한 이중 컨베이어 )
(3) PCB 입력측의 확장 키트
(4) 컴포넌트 트롤리 도킹 장치，테이프 절단기 , 페 테이프 채널 (4x)
(5) 실장 헤드를 구비한 갠트리 1
(6) PCB 출력측의 확장 키트
(7) 실장 헤드를 구비한 갠트리 3
(8) 모니터 (2x)
(9) 키보드 (2x)
(10) 실장 헤드를 구비한 갠트리 4
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.4 모듈 개요
123
3.4.4 SIPLACE X2 모듈 개요
3
그림
3.4 - 4 X2
실장기
-
모듈
개요
(1) 장비 프레임
(2) PCB 컨베이어 ( 유연한 이중 컨베이어 )
(3) PCB 입력측의 확장 키트
(4) 컴포넌트 트롤리 도킹 장치，테이프 절단기 , 페 테이프 채널 (4x)
(5) 실장 헤드를 구비한 갠트리 1
(6) PCB 출력측의 확장 키트
(7) 실장 헤드를 구비한 갠트리 3
(8) 모니터 (2x)
(9) 키보드 (2x)
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.5 실장 헤드 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
124
3.5 실장 헤드
3.5.1 실장 속도가 매우 빠른 SIPLACE SpeedStar 실장 헤드
3
그림
3.5 - 1 SIPLACE SpeedStar -
기능
그룹，파트
1
(1) DP 드라이브 , 20 개 드라이브
(2) " 진공 센서 홀딩 회로 " 보드
(3) 픽업 / 실장 및 홀딩 회로에 있는 20 벤츄리 노즐용 압축 공기 연결
(4) 압력조절 밸브 (7) 공기 배출 라인 (7)
(5) 복귀 실린더
(6) Z 모터 ( 선형 모터 )
(7) 압력제어 밸브
