사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.5 실장 헤드
129
3
그림

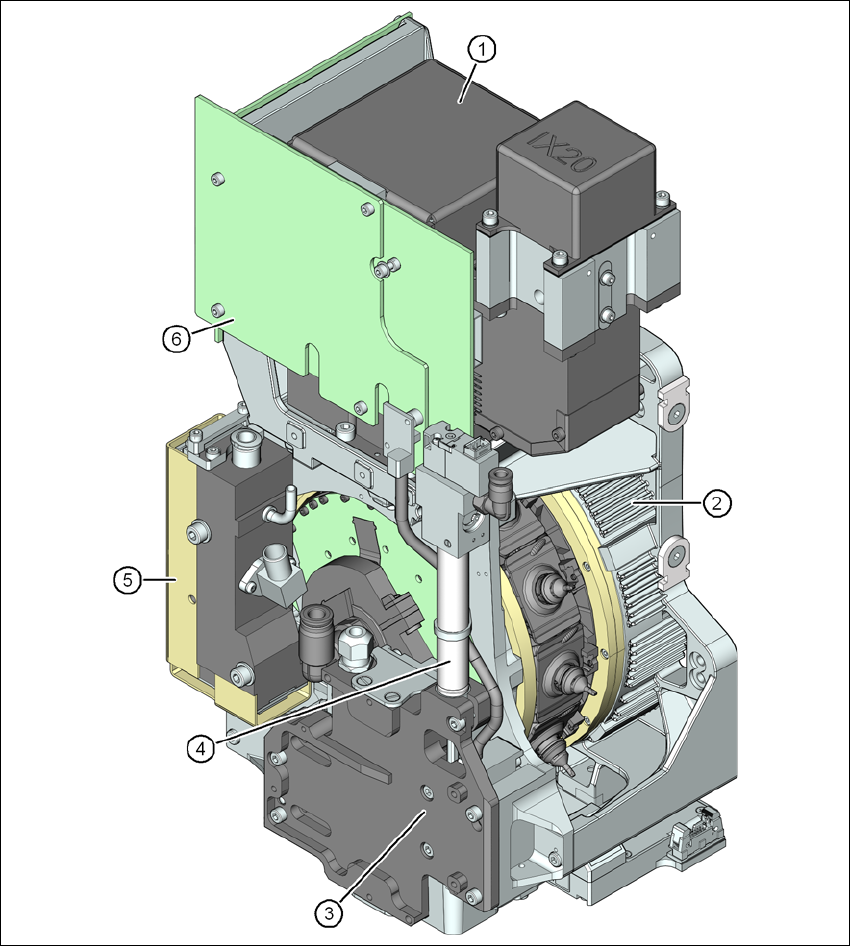

3.5 - 4 SIPLACE MultiStar
-
전면
보기
,
기능
그룹
파트
2
(1) C&P 컴포넌트 카메라 (29 타입 ,27 x 27, 디지털 )
(2) 스타 드라이브의 토오크 모터
(3) Z 드라이브 ( 선형 모터 )
(4) 복귀 실린더
(5) 압력제어 밸브
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.5 실장 헤드 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
130
3
그림
3.5 - 5 SIPLACE MultiStar ?
후면
보기
,
기능
그룹
파트
3
(1) 컴포넌트 센서
(2) 컴포넌트 높이가 11.5mm 에 달하는 조립 위치
(3) 컴포넌트 높이가 6mm 에 달하는 조립 위치
3.5.2.1 설명
MultiStar 는 높은 실장속도와 높은 유연성이라는 서로 상대적인 속성을 구비하였습니다 . 27 x 27
mm² 를 넘지 않는 작은 컴포넌트에 있어서 MultiStar 는 수집 & 실장 방법을 사용하여 높은 실장속
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.5 실장 헤드
131
도를 확보합니다 . 컴포넌트는 통합된 컴포넌트 카메라를 통해 광학적으로 센터링합니다 . 50 x 40
mm² 를 초과하지 않는 대형 컴포넌트에 있어서 실장헤드는 수집 & 실장 원리에 따라 작동하며 이
때 컴포넌트는 고정 카메라를 통해 광학적으로 센터링 합니다 .
두가지 실장절차의 조합 (C&P 및 P&P) 으로 인해 MultiStar 라고 불리우게 되었으며 CPP 실장 헤
드로 약칭합니다 .
CPP 실장 헤드의 12 개 세그먼트는
스타 모양으로 배열됩니다 . 고속 토오크 모터는 수평축을 에
워싸고 스타모양으로 회전하므로 스타축이라고도 불립니다 .
또한 각 세그먼트마다 노즐을 회전시키는 별도의 DP 드라이브가 있습니다 . 따라서 단일 실장헤드
스테이션에 있는 노즐은 더 이상 사전에 정확한 위치로 회전하지 않아도 됩니다 . 노즐은 언제라도
각기 개별적으로 필요할 때 실장 위치로 회전할 수 있습니다 .
각 세그먼트는 별도의 진공장치가 하나씩
있습니다 . 따라서 진공과 공기 접촉 간의 전환 시간이
크게 단축됩니다 . 또한 이를 통해 각 노즐의 홀딩 회로에서 진공 상태를 점검할 수 있습니다 .
세그먼트의 Z 드라이브는 선형 경로 측정 시스템이 있는 선형 모터로 구현되기 때문에 대단히 정
확합니다 . 픽업 / 실장 위치에서 Z 드라이브는 세그먼트를 위 , 아래로 이동시킵니다 .
모든 SIPLACE 수집 & 실장헤드에는 디지털 컴포넌트 카메라가 통합되었습니다
. 컴포넌트가 광
학적으로 센터링할 때 기타 이동경로를 무시하므로 처리속도가 더 빨라집니다 .
실장 헤드 밑면의 컴포넌트 센서는 수집 & 실장위치에 있는 컴포넌트를 측정할 수 있습니다 . 매번
Z 축을 이동 시 노즐 팁에서 측정하여 노즐에 컴포넌트가 있는지의 여부 및 컴포넌트 높이를 표시
합니다 .
3.5.2.2 SIPLACE MultiStar 실장 헤드의 조립 위치
CPP 실장 헤드는 실장 헤드 마운트의 두개 부동한 위치에 장착될 수 있습니다 .
- 높은 조립 위치의 MultiStar
이 위치에서 50 x 40 mm² 와 11.5 mm 를 초과하지 않는 모든 컴포넌트를 처리 가능합니다 .3
- 낮은 조립 위치의 MultiStar
이 위치에서 CPP 실장 헤드는 수집 & 실장방법을 통해 27 x 27mm² 및 높이가 6mm 를 초과하
지 않는 컴포넌트를 처리합니다 . 3
조립 위치 확정시 하기의 규정들에 주의합니다 .
->
실장 영역에 있는 모든 실장 헤드의 높이는 반드시 동일해야 합니다 .
-> CPP 실장 헤드와 하기 모듈들을 조합하여 사용할 경우 일반적으로 높은 조립 위치에 조립합
니다 .
- 고정 컴포넌트 카메라
- 매트릭스 트레이 교환기
- TwinStar
