사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.5 실장 헤드
133
3.5.2.5 실장기에서 MultiStar 실장 헤드의 조립 위치

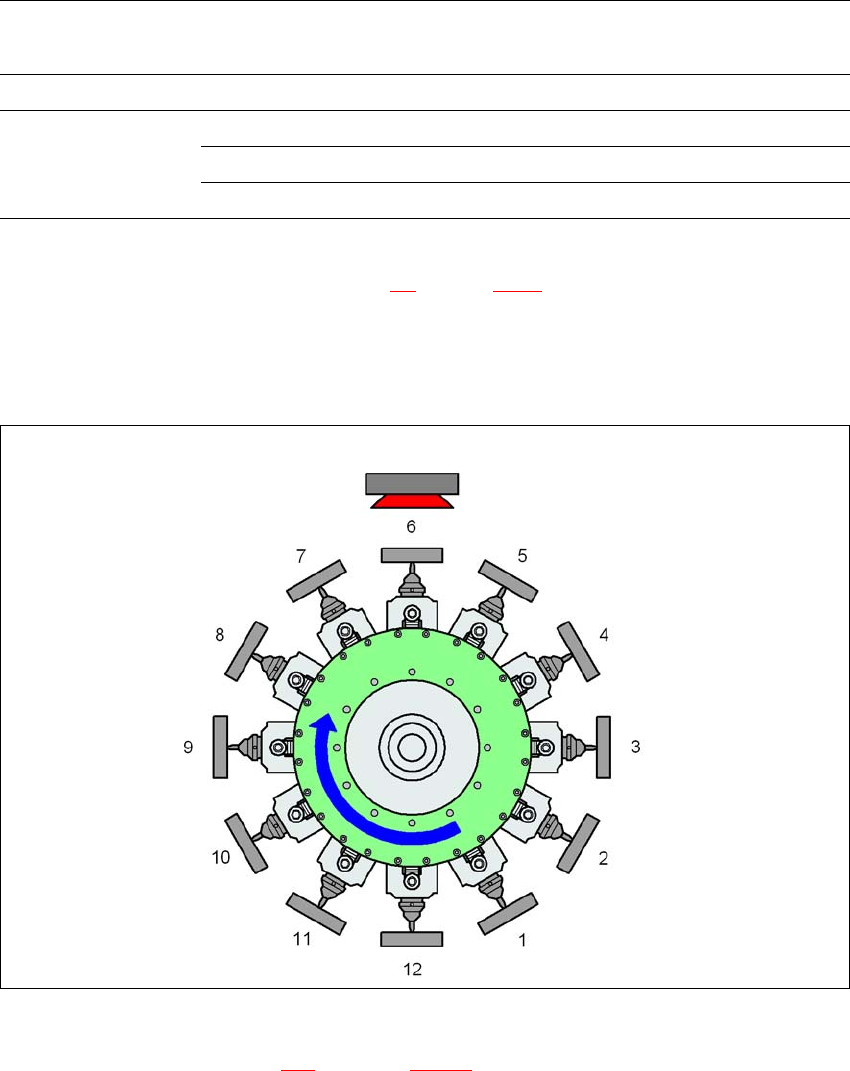

3.5.2.6 수집 & 실장 모드에서의 MultiStar
해당 모드에서 MultiStar 실장헤드는 소형 컴포넌트를 처리합니다 .
3
그림
3.5 - 6 MultiStar
-
수집
&
실장
모드
K_BE 소형 컴포넌트 ( 제 132 페이지 표 3.5 - 1 참조 )
29/38 타입 컴포넌트 카메라 , 29 타입 혹은 38 타입
1 ... 12 컴포넌트 픽업 순서
3
실장기 조립 위치
a
CPP 실장 헤드
컴포넌트 최고높이 비전 카메라
SIPLACE X4I
낮은 조립 위치
6 mm
실장 헤드 카메라
SIPLACE X4 ,X3, X2
낮은 조립 위치
6 mm
실장 헤드 카메라
높은 조립 위치
8.5 mm
실장 헤드 카메라
높은 조립 위치
11.5 mm
고정 컴포넌트 카메라
옵션카드
3.5 - 3
실장기에서
CPP
실장헤
드의
조립
위치
a) 조립 위치 높이에 관한 규정을 준수합니다 , 제 131 페이지 제 3.5.2.2 절 참조 .
29/38 타입
K_BE
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.5 실장 헤드 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
134
3.5.2.7 혼합 모드에서의 MultiStar
해당 모드에서 소형 및 중형 컴포넌트를 처리합니다 .
3
그림
3.5 - 7 MultiStar -
혼합
모드
K_BE 소형 컴포넌트 , ( 제 132 페이지 표 3.5 - 1 참조 )
M_BE_1 중형 컴포넌트 , 타입 1 ( 제 132
페이지 표 3.5 - 1 참조 )
M_BE_2 중형 컴포넌트 , 타입 2 ( 제 132
페이지 표 3.5 - 1 참조 )
29/38 타입 컴포넌트 카메라 , 29 타입 혹은 38 타입
33 타입 고정 컴포넌트 카메라 , 33 타입
1 ... 8 컴포넌트 픽업 순서
1 ... 12 컴포넌트 픽업 순서
3
중형 컴포넌트 ( 타입 2 (M_BE_2)) 대각선 길이가 39.8mm 를 초과하면 CPP 실장 헤드에 인접한
세그먼트는 M_BE_2 타입 컴포넌트를 픽업할 수 없습니다 .
29/38 타입 29/38 타입
33 타입 33 타입
K_BE
M_BE_2
M_BE_1
K_BE
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.5 실장 헤드
135

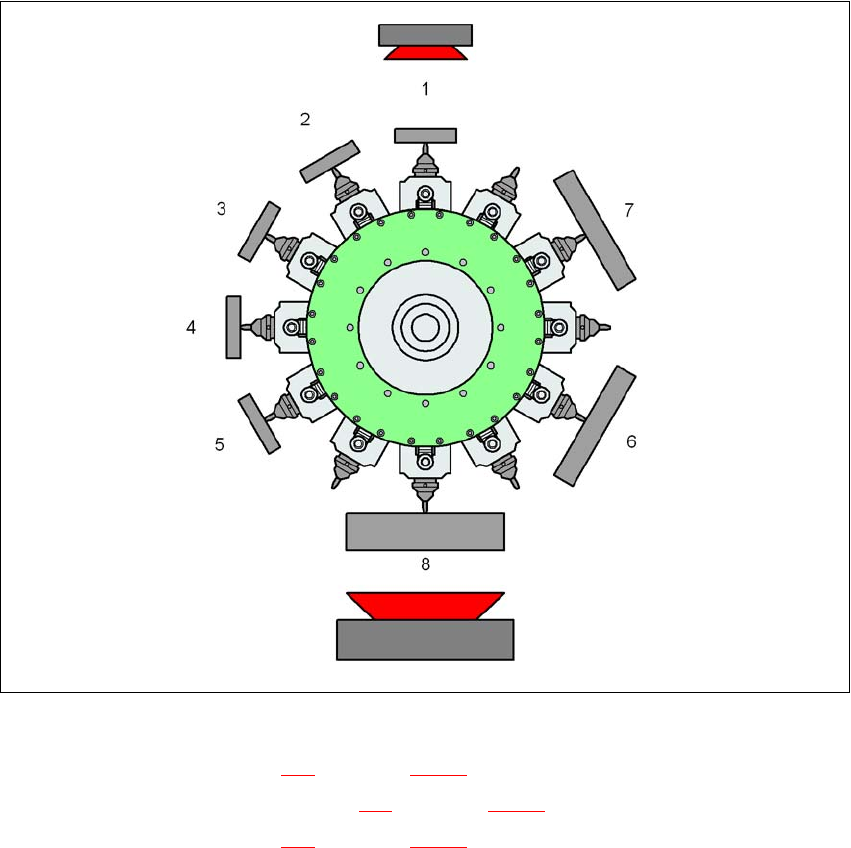

3.5.2.8 확장된 수집 & 실장 모드에서의 MultiStar
해당 모드에서 MultiStar 는 01005 에서 50 x 40mm2 에 이르는 전체 컴포넌트 범위에 실장 가능합
니다 . 대형 컴포넌트는 마지막에 픽업하여 광학적으로 센터링한 후 제일 먼저 실장합니다 .
3
그림
3.5 - 8 MultiStar -
혼합
모드
K_BE 소형 컴포넌트 ( 제 132 페이지 표 3.5 - 1 참조 )
M_BE_2 중형 컴포넌트 , 타입 2 ( 제 132
페이지 표 3.5 - 1 참조 )
G_BE 대형 컴포넌트 ( 제 132
페이지 표 3.5 - 1 참조 )
29/38 타입 컴포넌트 카메라 , 29 타입 혹은 38 타입
33 타입 고정 컴포넌트 카메라 , 33 타입
1 ... 8 컴포넌트 픽업 순서
3
컴포넌트의 대각선 길이가 39.8mm 를 초과하면 CPP 실장 헤드에 인접한 세그먼트는 M_BE_2 및
G_BE 타입의 컴포넌트를 픽업할 수 없습니다 .
순수한 수집 & 실장 모드에서 한개 순환주기에 대형 컴포넌트 한개만 실장 가능합니다 . 이런 경우
CPP 실장 헤드는 수집 & 실장 헤드로 사용가능합니다 .
29/38 타입
K_BE
G_BE
33 타입
M_BE_2
