3.5.2.8 확장된 수집 & 실장 모드에서의 MultiStar
해당 모드에서 MultiStar 는 01005 에서 50 x 40mm2 에 이르는 전체 컴포넌트 범위에 실장 가능합
니다 . 대형 컴포넌트는 마지막에 픽업하여 광학적으로 센터링한 후 제일 먼저 실장합니다 .
3
그림
3.5 - 8 MultiStar -
혼합
모드
K_BE 소형 컴포넌트 ( 제 132 페이지 표 3.5 - 1 참조 )
M_BE_2 중형 컴포넌트 , 타입 2 ( 제 132
페이지 표 3.5 - 1 참조 )
G_BE 대형 컴포넌트 ( 제 132
페이지 표 3.5 - 1 참조 )
29/38 타입 컴포넌트 카메라 , 29 타입 혹은 38 타입
33 타입 고정 컴포넌트 카메라 , 33 타입
1 ... 8 컴포넌트 픽업 순서
3
컴포넌트의 대각선 길이가 39.8mm 를 초과하면 CPP 실장 헤드에 인접한 세그먼트는 M_BE_2 및
G_BE 타입의 컴포넌트를 픽업할 수 없습니다 .
순수한 수집 & 실장 모드에서 한개 순환주기에 대형 컴포넌트 한개만 실장 가능합니다 . 이런 경우
CPP 실장 헤드는 수집 & 실장 헤드로 사용가능합니다 .
29/38 타입
K_BE
G_BE
33 타입
M_BE_2
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.5 실장 헤드 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
136

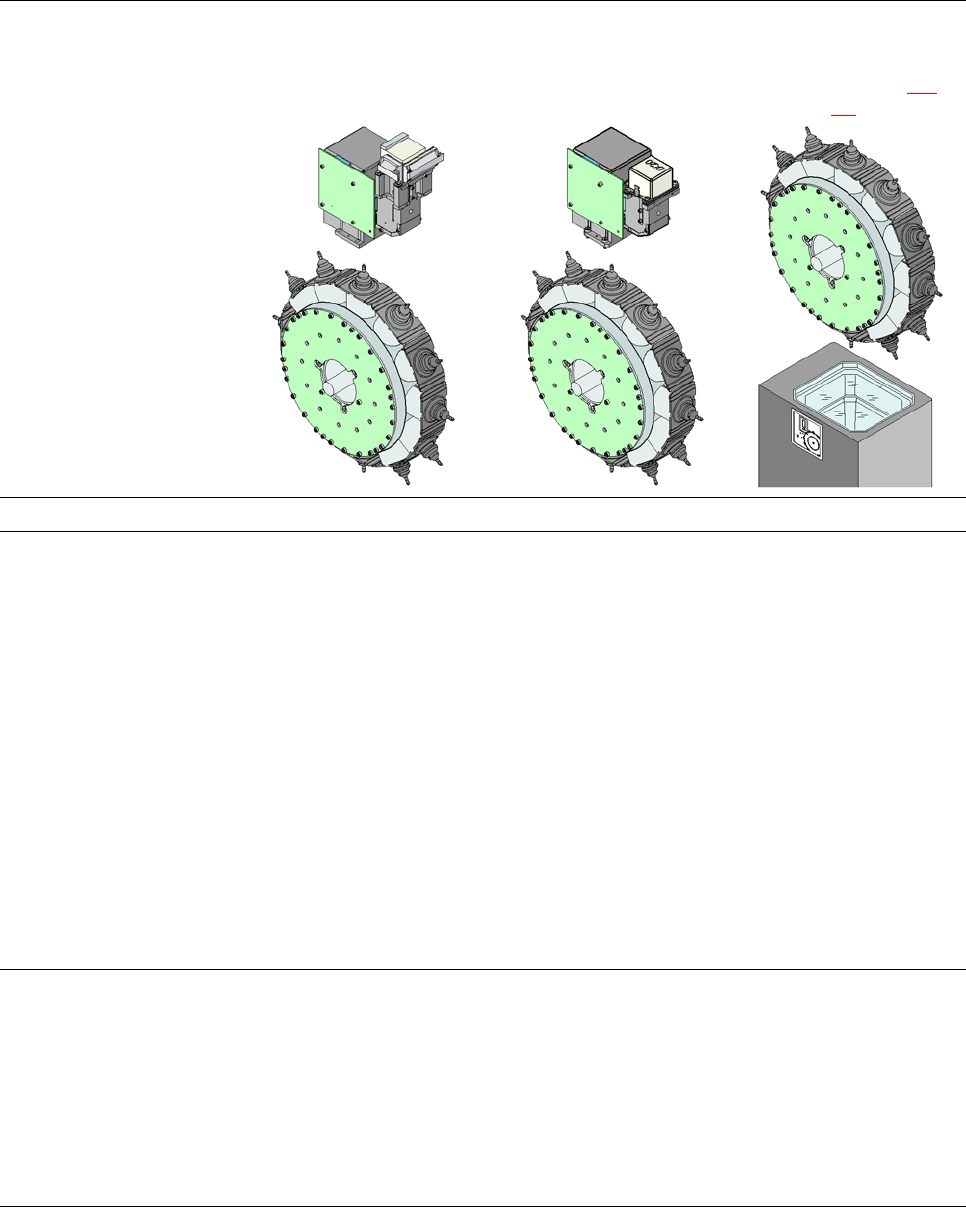

3.5.2.9 기술 데이타
3
CPP 실장 헤드 : 고해상도 컴포
넌트 카메라 (29 타입 , 16 x 16,
디지털 )
를 사용해 광학적으로 센터링합
니다 .
CPP 실장 헤드 : 고해상도 컴
포넌트 카메라 (38 타입 , 16
x 16, 디지털 )
를 사용해 광학적으로 센터
링합니다 .
CPP 실장 헤드 : 고정 컴포넌
트 카메라 (33 타입 , 55 x 45,
디지털 ) 를 사용해 광학적으
로 센터링합니다 ( 제 408
페
이지 제 6.7
절 참조 )
컴포넌트 범위
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
컴포넌트 사양
최고높이
8.5 mm / 6 mm
c
8.5 mm / 6 mm
c
11.5 mm
최소 리드 피치
0.3 mm 0.25 mm 0.3 mm
최소 리드 폭
0.15 mm 0.1 mm 0.15 mm
최소 볼 피치 18 x 18mm² 다 작은 컴포넌트
는 0.25mm
18 x 18mm² 보다 크거나 같은
컴포넌트는 0.35mm
0.25 mm 0.35 mm
최소 볼 지름 18 x 18mm² 보다 작은 컴포넌
트는 0.14mm
18 x 18mm² 보다 크거나 같은
컴포넌트는 0.2mm
0.14 mm 0.2 mm
최소 치수
0.4 x 0.2 mm² 0.4 x 0.2 mm² 1.0 x 0.5 mm²
최대 치수
27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
최대 무게
4 g 4 g 8 g
장착 강도
현재의 센서 모드에서
( 낮아진 실장 속도 )
1 N ... 3.0 N ± 0.5 N
광 배리어 모드에서
2.2 N + 1.2 N - 0.5 N
현재 센서 모드에서의 고
속
모드에서
2.2 N ± 0.5 N
현재의 센서 모드에서
( 낮아진 실장 속도 )
3.0 N ... 10.0 N ± 15%
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.5 실장 헤드
137
노즐 타입
20xx, 28xx 20xx 20xx, 28xx
X/Y 축 정확도
d
± 41μL/3σ
± 55μL/4σ
± 41μL/3σ
± 55μL/4σ
± 34μL/3σ
± 45μL/4σ
각도 정확도
± 0.4°/3σ
e
± 0.5°/4σ
e
± 0.4°/3σ
f
± 0.5°/4σ
f
± 0.2°/3σ
± 0.3°/4σ
± 0.5°/3σ
g
± 0.7°/4σ
g
± 0.5°/4σ
g
± 0.7°/4σ
g
조명 수준
556
가능한 조명 수준 설정
256
5
256
5
256
6
a) 참고，실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 , 컴포넌트 패키징 오차 허용 한계의 영향을 받습니다 .
b) 01005 구성품 :카메라 유형30;유형38카메라가 고품질을 위해 추천되어진다
c) 저장착위치의CPP주요부 : 정지카메라는사용치않음
d) 정확도 값은 공급업체 중립적인 IPC 표준을 통해 측정합니다 .
e) 6 x 6mm² 에서 27 x 27mm² 사이에 적용되는 컴포넌트 .
f) 6 x 6mm² 에서 16 x 16mm² 사이에 적용되는 컴포넌트 .
g) 6 x 6mm² 보다 작은 곳에
적용되는 컴포넌트 .
