사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.6 갠트리 시스템 141 3.6 갠트리 시스템 3.6.1 갠트리 위치 3.6.1.1 X4I 실장기의 갠트리 위치 3 그림 3.6 - 1 X4I 실장기의 갠트리 위치 (1), (2), (3), (4) ( 갠트리 1, 갠트리 2, 갠트리 3, 갠트리 4) X1 X…
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.5 실장 헤드 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
140
프로그래밍 가능한 장착 강도
1.0 N - 15 N
2.0 N - 30 N
d
1.0 N - 15 N
2.0 N - 30 N
d
노즐 타입 5 xx ( 표준 )
4 xx + 어댑터
8 xx + 어댑터
9 xx + 어댑터
집게
5 xx ( 표준 )
4 xx + 어댑터
8 xx + 어댑터
9 xx + 어댑터
집게
두개 수집 & 실장 헤드에 있
는 노즐 간격
70.8 mm 70.8 mm
X/Y 축 정확도
e
± 26μL/ 3σ, ± 35μL/ 4σ ± 22μL/ 3σ , ± 30μL/ 4σ
각도 정확도
± 0.05° / 3σ, ± 0.07° / 4σ ± 0.05° / 3σ, ± 0.07° / 4σ
조명 수준
66
가능한 조명 수준 설정
256
6
256
6
a) 참고，실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 , 컴포넌트 패키징 오차 허용 한계의 영향
을 받습니다 .
b) 수집 & 실장헤드와 TwinStar 실장헤드가 동일한 실장영역에 위치할 경우 최대 실장 치수를 제한하게 됩니다 .
c) 표준 노즐 사용시 .
d) SIPLACE 고압력 실장 헤드，제 405
페이지 제 6.5 절 참조 .
e) 정확도 값은 공급업체 중립적인 IPC 표준을 통해 측정합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.6 갠트리 시스템
141
3.6 갠트리 시스템
3.6.1 갠트리 위치

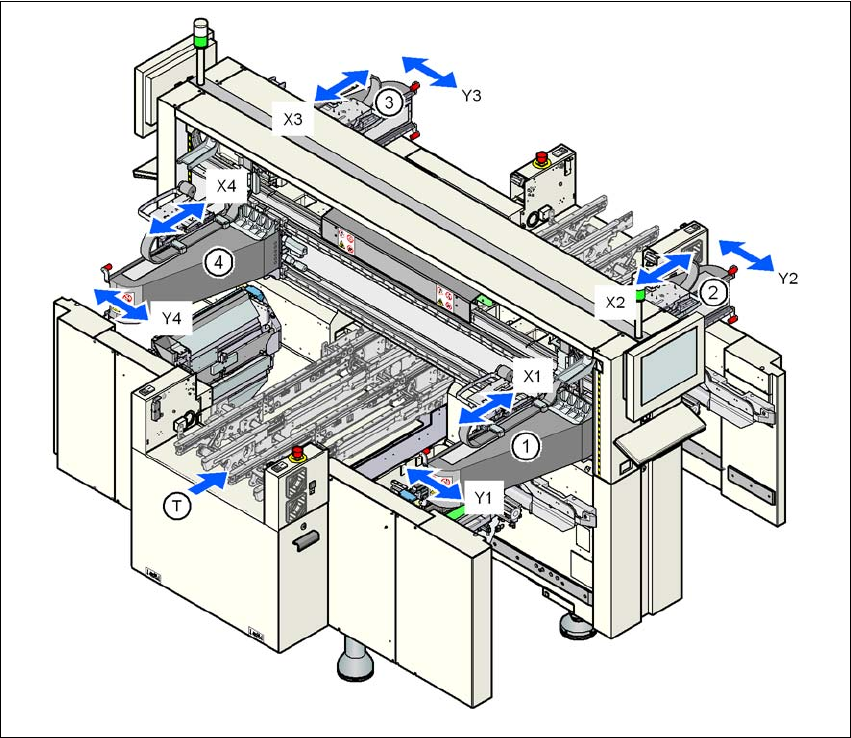

3.6.1.1 X4I 실장기의 갠트리 위치
3
그림
3.6 - 1 X4I
실장기의
갠트리
위치
(1), (2), (3), (4) ( 갠트리 1, 갠트리 2, 갠트리 3, 갠트리 4)
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
X2 X 축 , 갠트리 2
Y2 Y 축 , 갠트리 2
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
X4 X 축 , 갠트리 4
Y4 Y 축 , 갠트리 4
(T) PCB 이송 방향
실장 영역 2
실장 영역 1
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.6 갠트리 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
142
3.6.1.2 X4 실장기의 갠트리 위치
3
그림
3.6 - 2 X4
실장기의
갠트리
위치
(1), (2), (3), (4) ( 갠트리 1, 갠트리 2, 갠트리 3, 갠트리 4)
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
X2 X 축 , 갠트리 2
Y2 Y 축 , 갠트리 2
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
X4 X 축 , 갠트리 4
Y4 Y 축 , 갠트리 4
(T) PCB 이송 방향
실장 영역 2
실장 영역 1
