사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.6 갠트리 시스템
143

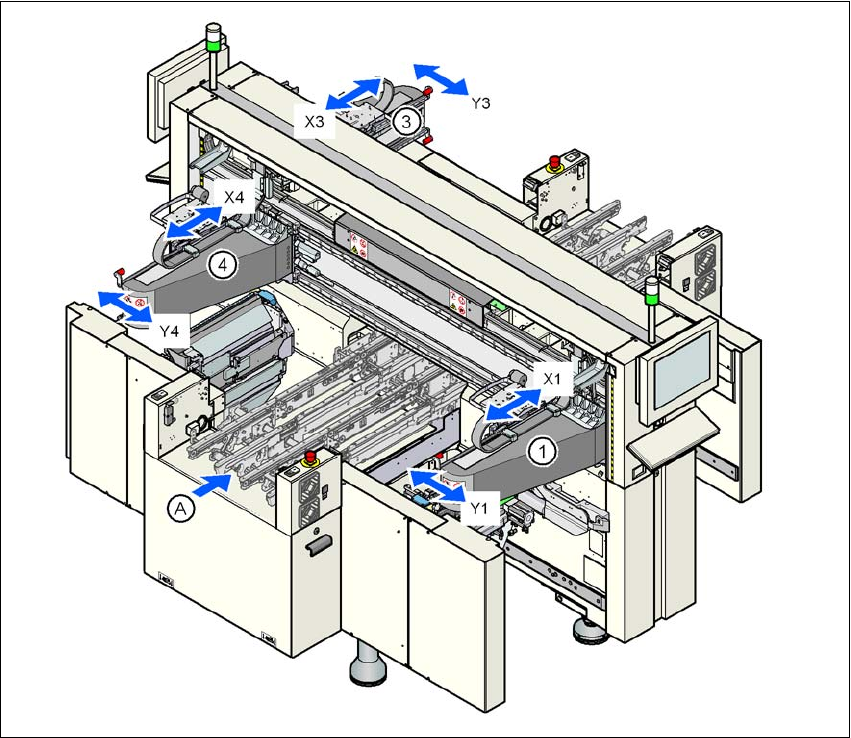

3.6.1.3 X3 실장기의 갠트리 위치
3
그림
3.6 - 3 X3
실장기의
갠트리
위치
(1), (3), (4)( 갠트리 1, 갠트리 3, 갠트리 4)
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
X4 X 축 , 갠트리 4
Y4 Y 축 , 갠트리 4
(T) PCB 이송 방향
실장 영역 2
실장 영역 1
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.6 갠트리 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
144

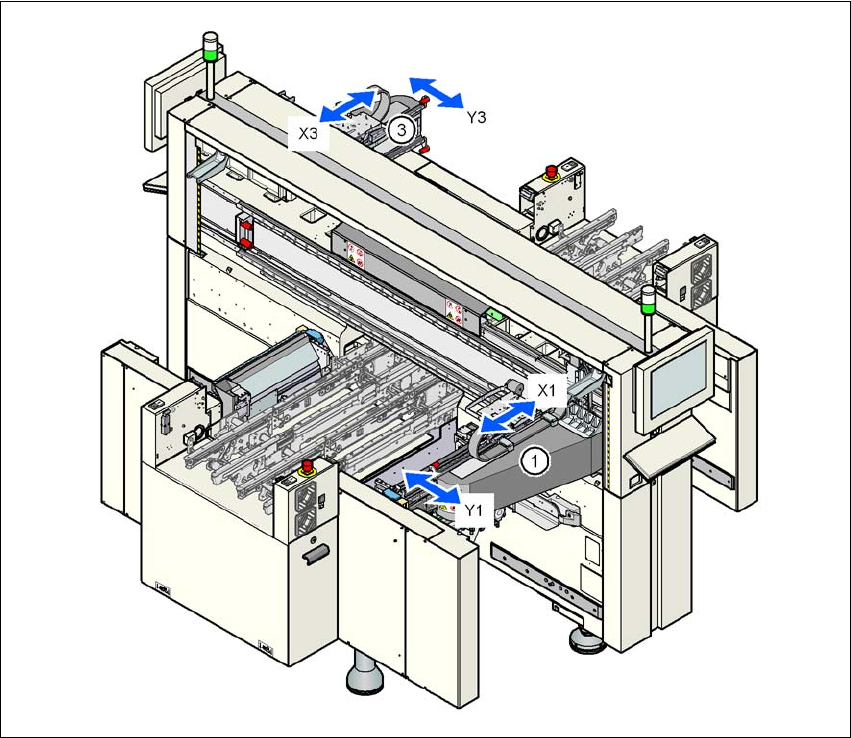

3.6.1.4 X2 실장기의 갠트리 위치
3
그림
3.6 - 4 X2
실장기의
갠트리
위치
(1), (3) ( 갠트리 1, 갠트리 3)
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
(T) PCB 이송 방향
갠트리 시스템은 두개 기능 그룹으로 구성되었습니다
?X축 및
?Y축
실장 영역 2
실장 영역 1
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.6 갠트리 시스템
145

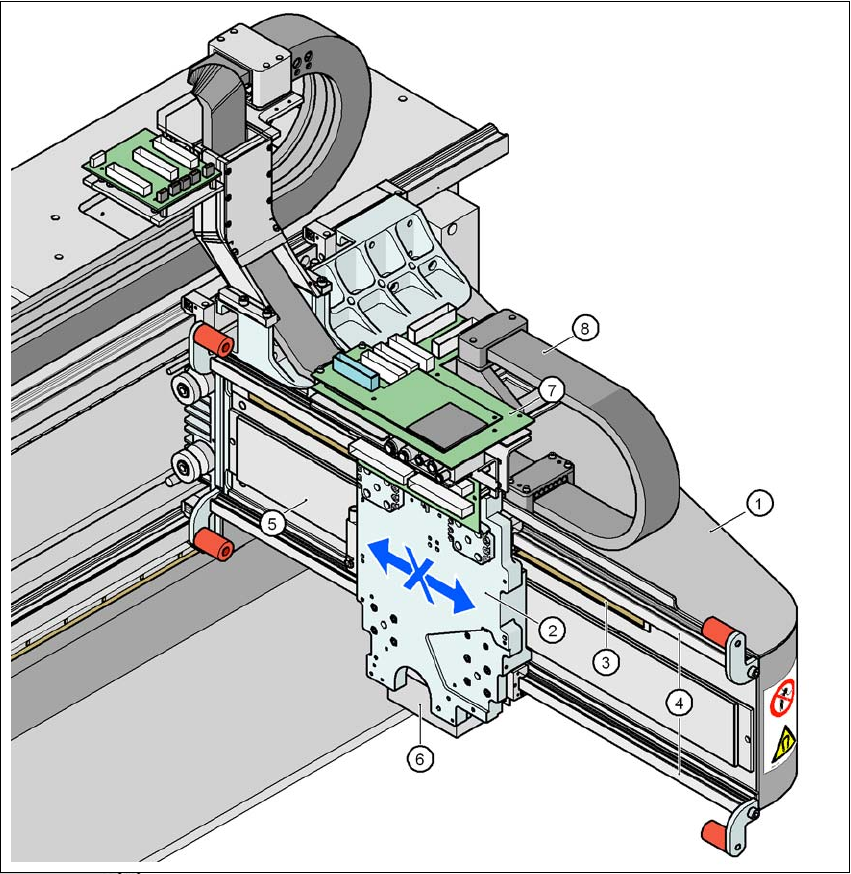

3.6.2 X 축의 구조
3
그림
3.6 - 5 X
축의
구조
(1) 갠트리
(2) X 축 선형 모터를 구비한 실장 헤드 마운트 ( 주요부 )
(3) 선형 거리 측정 시스템
(4) 가이드 시스템
(5) 영구자석 (X 축 선형 모터의 보조부 )
(6) 서브 갠트리 카메라
(7) 실장 헤드 제어판
(8) 케이블 및 호스 캐리어
