3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.6 갠트리 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 148 Y 축 은 하기와 같은 메인 모듈로 구성되었습니다 . -Y 축 선형 모터 ( 주요부 ) (1) - 영구자석 (Y 축 선형 모터의 보조부 ) (2 ) - 선형 거리 측정 시스템 (3) - 가이드 시스템 (4) - 케이블 및 호스 캐리어 (…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.6 갠트리 시스템
147
3.6.4 Y 축의 구조
3
그림
3.6 - 6 Y
축의
구조
(1) Y 축 선형 모터 ( 주요부 )
(2) 영구자석 (Y 축 선형 모터의 보조부 )
(3) 선형 거리 측정 시스템
(4) 가이드 시스템
(5) 케이블 및 호스 캐리어
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.6 갠트리 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
148
Y
축
은 하기와 같은 메인 모듈로 구성되었습니다 .
-Y축 선형 모터 ( 주요부 ) (1)
- 영구자석 (Y 축 선형 모터의 보조부 ) (2)
- 선형 거리 측정 시스템 (3)
- 가이드 시스템 (4)
- 케이블 및 호스 캐리어 (5)
Y 축은 선형 모터로 구동됩니다 . 드라이브의 보조부는 영구자석으로 구성되었으며 장비 프레임에
조립되어 있습니다 . 주요부는 갠트리에 나사로 고정되었습니다 .
3.6.5 Y 축의 기술 데이타
3
드라이브 직접， 선형 모터
최대속도
2.5 m/s
이동 경로
839 mm (SIPLACE X4I)
1430 mm (SIPLACE X4, X3, X2)
거리 측정 시스템 금속 선형 스케일
스케일 길이
1850 mm
해상도
1μL
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.7 PCB 컨베이어 시스템
149
3.7 PCB 컨베이어 시스템
실장기에는 표준 사양의 PCB 단일 컨베이어를 장착하였습니다 . 해당 컨베이어 변수는 특별히 넓
은 보드에 특히 적합합니다 . 선택가능한 유연한 PCB 이중 컨베이어 ( 제 151
페이지 제 3.7.2 절 )
및 SIPLACE 쿼드 레인 컨베이어 ( 제 158
페이지 제 3.7.2 절 참조 ) 는 공장에서 얻을 수 있습니다 .
3.7.1 PCB 단일 컨베이어 및 유연한 PCB 이중 컨베이어
3.7.1.1 PCB 단일 컨베이어의 구조
3

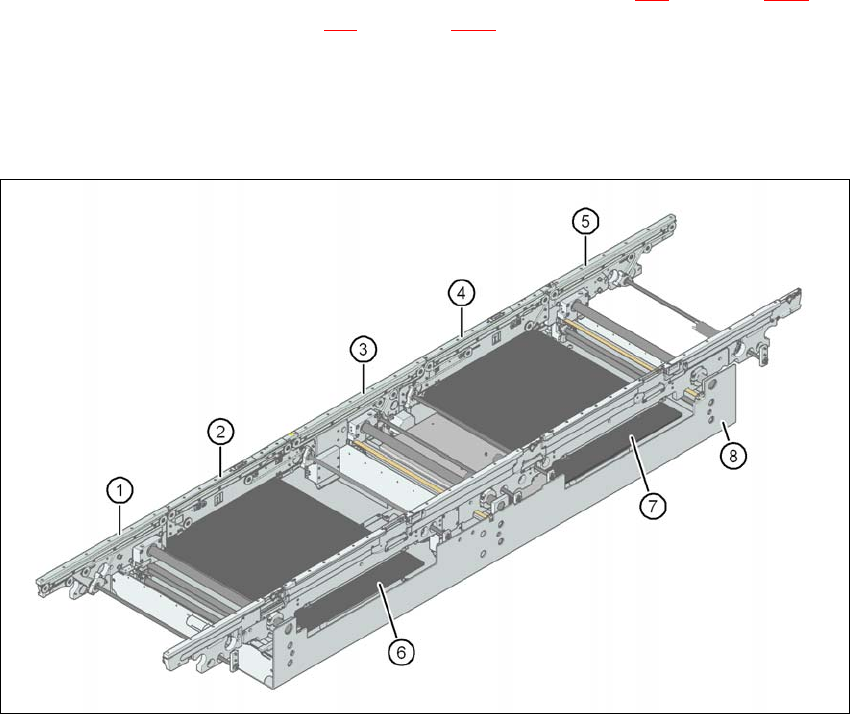

그림
3.7 - 1 PCB
단일
컨베이어의
구조
(1) 입력 컨베이어
(2) 처리 컨베이어 1
(3) 중간 컨베이어
(4) 처리 컨베이어 2
(5) 출력 컨베이어
(6) 리프팅 테이블 1
(7) 리프팅 테이블 2
(8) 어셈블리 트레이
