사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.7 PCB 컨베이어 시스템 153 3 그림 3.7 - 4 전송 모드 3.7.2.3 동기 전송모드 동기 전송모드에서 치수가 같은 PCB 두개가 함께 실장 위치로 이동됩니다 . 이 보드들은 반드시 공용 패널에서 처리되어야 합니다 . 이 모드에서 작 업하면 PCB …
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
152
3

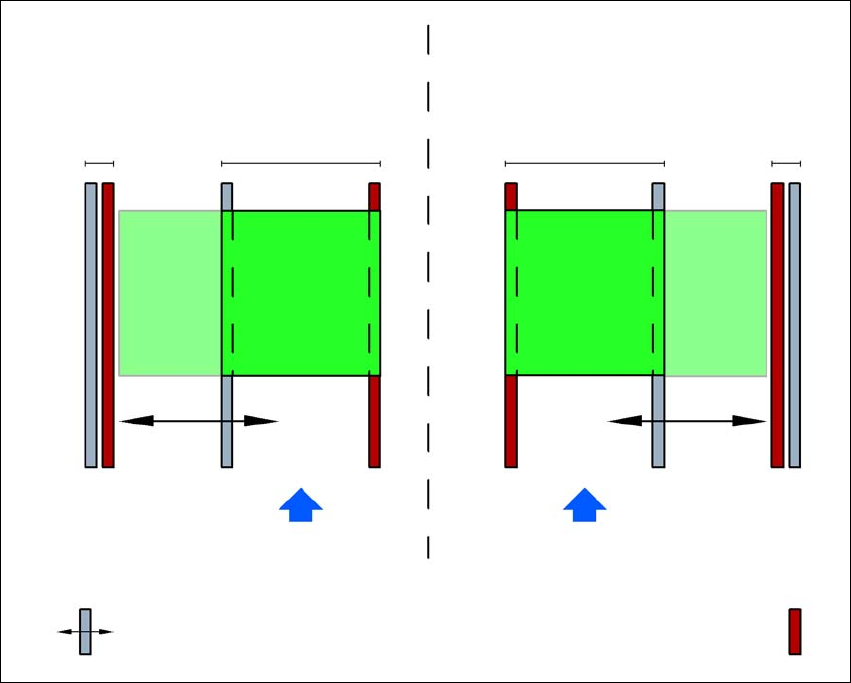

그림
3.7 - 3
단일
컨베이어
모드에서의
유연한
이중
컨베이어
3
3.7.2.2 비동기 전송 모드
비동기 모드에서는 한개 컨베이어 트랙에 있는 보드 한개만 처리합니다 . 이와 동시에 두번째 컨베
이어 트랙에 있는 PCB 는 실장위치로 이동합니다 . 한개 보드의 이송시간을 전체 절약함으로써 성
능을 대폭 향상하였으며 순환시간이 짧은 보드에서는 그 효과가 더욱 뚜렷합니다 .
전체 실장과정에서 작업 데이타 ( 패널 , 구성 ) 가 일단 실장기에 전송되면 공급벨트에 있는 PCB
는 사용가능한 처리벨트로 지속적으로 이송됩니다
( 처리벨트가 비여있어야 함 ). PCB 가 처리벨
트로 이송되면 실장 작업이 시작됩니다 . PCB 는 차례로 처리됩니다 .
실장작업이 중단되면 컨베이어 인터페이스는 비활성화되고 처리벨트에 있던 PCB 는 작업완료됩
니다 .
두개 컨베이어 트랙의 인터페이스는 동시에 비활성화되거나 활성화됩니다 .
확장된 컨베이어 트랙 2 를 구비한 이중 컨베이어
( 좌측의 고정 컨베이어 측벽 )
비활성화된 컨베이
어 트랙 2
컨베이어 트랙 1 컨베이어 트랙 2 비활성화된 컨베이
어 트랙 1
PCB 이송 방향 PCB 이송 방향
고정 컨베이어 측벽
확장된 컨베이어 트랙 1 을 구비한 이중 컨베이어
( 우측의 고정 컨베이어 측벽 )
비고정 컨베이어 측벽
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.7 PCB 컨베이어 시스템
153
3

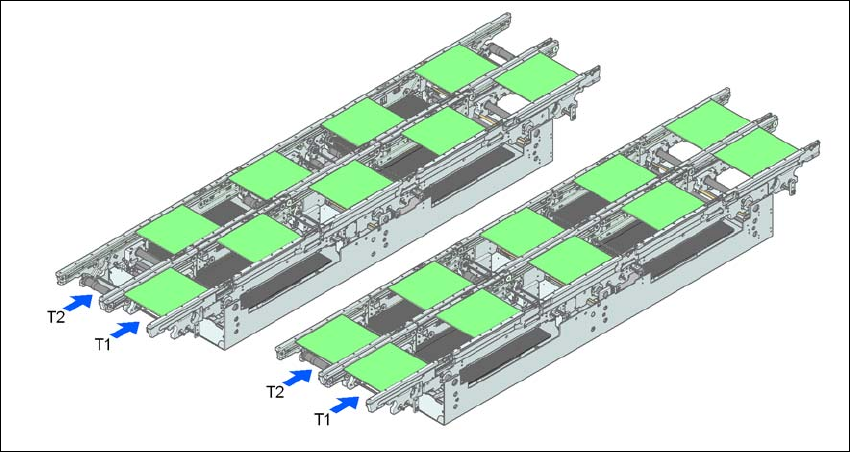

그림
3.7 - 4
전송
모드
3.7.2.3 동기 전송모드
동기 전송모드에서 치수가 같은 PCB 두개가 함께 실장 위치로 이동됩니다 . 이 보드들은 반드시
공용 패널에서 처리되어야 합니다 .
이 모드에서 작업하면 PCB 의 상단과 하단이 단일 라인에서 처리되며 보드가 항상 동시에 이송되
기때문에 PCB 이송시간도 단축됩니다 . 이외에도 이 모드에서 작업하면 노즐 구성을 더 유용하게
사용할 수 있습니다 .
컨베이어 트랙 1 과 2 에 있는 PCB 는 동기로 컨베이어에
이송됩니다 . ( 컨베이어는 동기제어방식
이지만 서로 독립되었습니다 .) 컨베이어 트랙 1 과 2 에 실장될 컴포넌트는 반드시 두개 서브 패
널을 경유하여 패널에 위치시켜야 합니다 . (SIPLACE Pro 사용자 매뉴얼 참조 )
실장 순차 처리가 시작되었을 때 한 컨베이어 트랙이 더 이상 컴포넌트를 수용할 수 없다면 이 구
역의 서브패널은 비실장용으로 인식됩니다
이중 컨베이어가 동기 모드로 작동되면 'PCB whispering down the line' 옵션이 비활성화됩니다 .
"Global bad fiducial" 일반
불량 피듀셜 옵션을 사용할 수 없습니다 .
3.7.2.4 I-placement (SIPLACE X4I 에 한해 )
비동기 전송모드와 동기 전송모드 외에 SIPLACE X4I 에는 또 다른 실장이념이 적용되었습니다 .
이를 "I-placement" 이라고 합니다 . 이 모드에서는 두 개의 헤드가 동시에 작동하여 서로 완전히 독
립적으로 PCB 에 컴포넌트를 실장합니다 . 정상적인 경우에 실장헤드는 교대 실장 모드에서 작업
합니다 . 첫 번째 헤드가 PCB 에 컴포넌트를 실장하는 동안 다른 헤드는 새 컴포넌트를 픽업합니
다 . "I placement" 모드에서 실장 헤드는 대기시간이
없으므로 실장속도를 대폭적으로 향상시킵니
다 .
동기 전송모드비동기 전송모드
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
154
3.7.3 제어 및 폭 조정
3.7.3.1 Single Functions ( 단일 기능 ) 메뉴로 제어
온라인 도움말에는 PCB 컨베이어 제어 시스템 및 Single Functions ( 단일 기능 ) 메뉴 정보를 포함
합니다 .
3.7.3.2 자동 폭 조정
명령을 입수하면 컨베이어 벨트는 소요되는 폭으로 설정됩니다 . 이중 컨베이어는 서로 다른 폭을
설정가능합니다 .
컨베이어 트랙 폭 변경에 관한 자세한 내용은 온라인 도움말을 참조하십시오 .
3.7.4 기술 데이타
3.7.4.1 PCB 단일 컨베이어의 기술 데이타 - SIPLACE X4I
3
고정 컨베이어측 우측 혹은 좌측
PCB 양식 ( 길이 x 넓이 )
표준 50 x 50mm 에서 380 x 535mm²
a
PCB 두께 ( 표준 ) 0.3 - 4.5mm ( 요청 시 PCB 두께를 늘릴 수 있습
니다 .)
PCB 휨제160
페이지 제 3.7.8 절 참조
PCB 무게 최고 3kg
PCB 아래쪽 여유공간 ( 표준 )
25 mm ± 0.2 mm
컴포넌트가 없는 PCB 취급 가장자리 최소 3.1mm
PCB 교체시간
< 2.5 s
PCB 포지셔닝 정확도
± 0.5 mm
PCB 컨베이어 높이 830mm ± 15mm ( 옵션 )
900mm ± 15mm ( 옵션 )
930mm ± 15mm ( 표준 )
950mm ± 15 mm (SMEMA: 옵션 )
인터페이스 타입
SMEMA / Siemens
b
불량 피듀셜 검측 표준
자동 폭 조정 표준
a) PCB 폭이 > 450mm 일 경우 주변 모듈들이 대응되는 폭을 처리할 수 있는 지 확인합니다 .
b) 옵션
