사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.8 비전 시스템 165 3.8.2.3 X2 실장기에 있는 IC 및 FC 카메라 3 그림 3.8 - 3 X2 실장기에 있는 IC 및 FC 카메라 CPP MultiS tar TH T winS tar 25 FC 카메라 , 25 타입 33 IC 카메라 , 33 타입 …
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
164

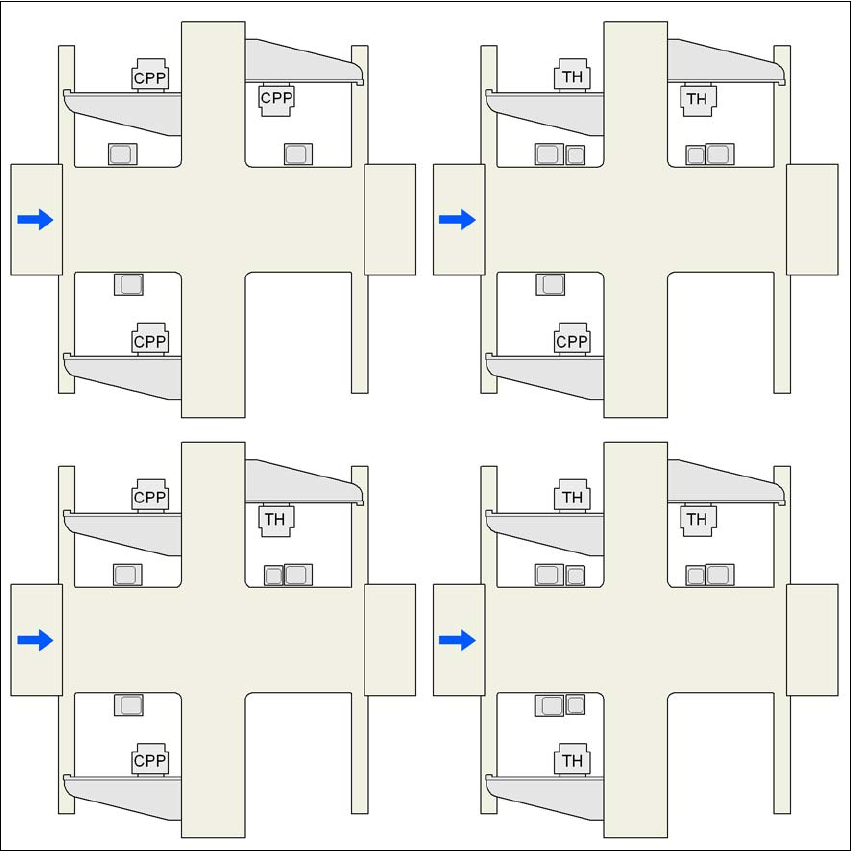

3.8.2.2 X3 실장기에 있는 IC 및 FC 카메라
3
그림
3.8 - 2 X3
실장기에
있는
IC
및
FC
카메라
CPP MultiStar
TH TwinStar
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G3, G4 갠트리 1, 갠트리 3, 갠트리 4
33
25 및 33
33
33 및 25 25 및 33
33
G3 G3
G4
G4
G1
G1
G4
G3
G1
33
33
33
33 및 25 25 및 33
G3
G4
G1
33 및 25
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
165
3.8.2.3 X2 실장기에 있는 IC 및 FC 카메라
3
그림
3.8 - 3 X2
실장기에
있는
IC
및
FC
카메라
CPP MultiStar
TH TwinStar
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G3 갠트리 1, 갠트리 3
25 및 33
33 및 25
25 및 33
G3 G3
G1
G1
33
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
166
3.8.3 C&P 컴포넌트 카메라 (29 타입 , 27 x 27, 디지털 )
3.8.3.1 구조
3
그림
3.8 - 4 C&P
컴포넌트
카메라
(29
타입
, 27 x 27,
디지털
)
(1) 컴포넌트 카메라 렌즈 및 조명
(2) 카메라 앰프
(3) 조명 제어
3.8.3.2 기술 데이타
3
컴포넌트 치수
0.3 x 0.3 mm² - 27 x 27 mm²
컴포넌트 범위
01005
a
- 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치 <18 x 18mm² 인 컴포넌트는 0.25mm
≥ 18 x 18mm² 인 컴포넌트는 0.35mm
최소 볼 지름 <18 x 18mm² 인 컴포넌트는 0.14mm
≥ 18 x 18mm² 인 컴포넌트는 0.2mm
비전 필드
32 x 32 mm²
조명 방법 전면 조명 ( 필요에 따라 5 단계로 프로그래밍 가능 )
a) 01005 컴포넌트 : 29 타입 카메라는 2009 년 11 월 출시 예정
