3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 166 3.8.3 C&P 컴포넌트 카메라 (29 타입 , 27 x 27, 디지털 ) 3.8.3.1 구조 3 그림 3.8 - 4 C&P 컴포넌트 카메라 (29 타입 , 27 x 27, 디지털 ) (1) 컴포넌트 카메라 렌즈 및 조명 …
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
165

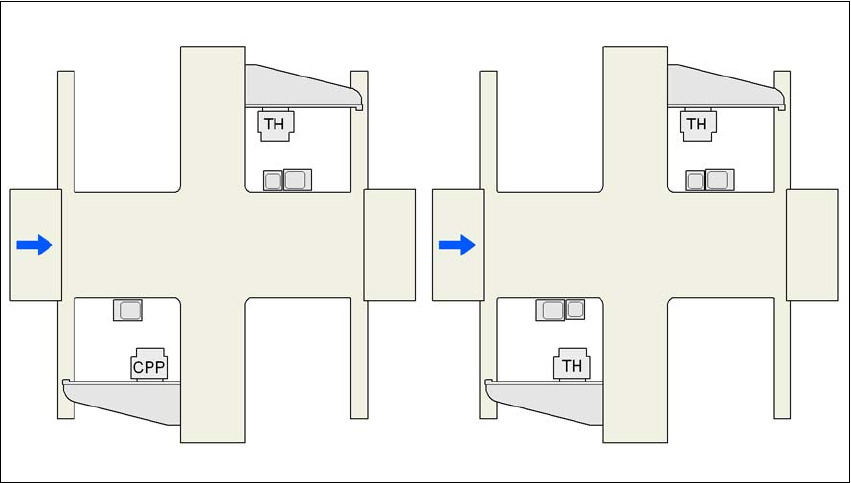

3.8.2.3 X2 실장기에 있는 IC 및 FC 카메라
3
그림
3.8 - 3 X2
실장기에
있는
IC
및
FC
카메라
CPP MultiStar
TH TwinStar
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G3 갠트리 1, 갠트리 3
25 및 33
33 및 25
25 및 33
G3 G3
G1
G1
33
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
166
3.8.3 C&P 컴포넌트 카메라 (29 타입 , 27 x 27, 디지털 )
3.8.3.1 구조
3
그림
3.8 - 4 C&P
컴포넌트
카메라
(29
타입
, 27 x 27,
디지털
)
(1) 컴포넌트 카메라 렌즈 및 조명
(2) 카메라 앰프
(3) 조명 제어
3.8.3.2 기술 데이타
3
컴포넌트 치수
0.3 x 0.3 mm² - 27 x 27 mm²
컴포넌트 범위
01005
a
- 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치 <18 x 18mm² 인 컴포넌트는 0.25mm
≥ 18 x 18mm² 인 컴포넌트는 0.35mm
최소 볼 지름 <18 x 18mm² 인 컴포넌트는 0.14mm
≥ 18 x 18mm² 인 컴포넌트는 0.2mm
비전 필드
32 x 32 mm²
조명 방법 전면 조명 ( 필요에 따라 5 단계로 프로그래밍 가능 )
a) 01005 컴포넌트 : 29 타입 카메라는 2009 년 11 월 출시 예정
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
167
3.8.4 고정 P&P 컴포넌트 카메라 (33 타입 , 55 x 45, 디지털 )
3.8.4.1 구조
3
그림
3.8 - 5
컴포넌트
카메라
(
고정
, P&P, 33
타입
, 55 x 45,
디지털
)
의
구조
3.8.4.2 기술 데이타
3
(1) 통합된 카메라 및 카메라 앰프를 구비한
카메라 설치 구멍
(2) 유리판 - 조명 및 렌즈 위측
컴포넌트 치수
0.5 x 0.5mm² - 55 x 45mm²
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 및 BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치
0.35 mm
최소 볼 지름
0.2 mm
비전 필드
65 x 50 mm²
조명 방법 전면 조명 ( 필요에 따라 6 단계로 프로그래밍 가능 )
