사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.8 비전 시스템 167 3.8.4 고정 P&P 컴포넌트 카메라 (33 타입 , 55 x 45, 디지털 ) 3.8.4.1 구조 3 그림 3.8 - 5 컴포넌트 카메라 ( 고정 , P&P , 33 타입 , 55 x 45, 디지털 ) 의 구조 3.8.…
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
166
3.8.3 C&P 컴포넌트 카메라 (29 타입 , 27 x 27, 디지털 )
3.8.3.1 구조
3

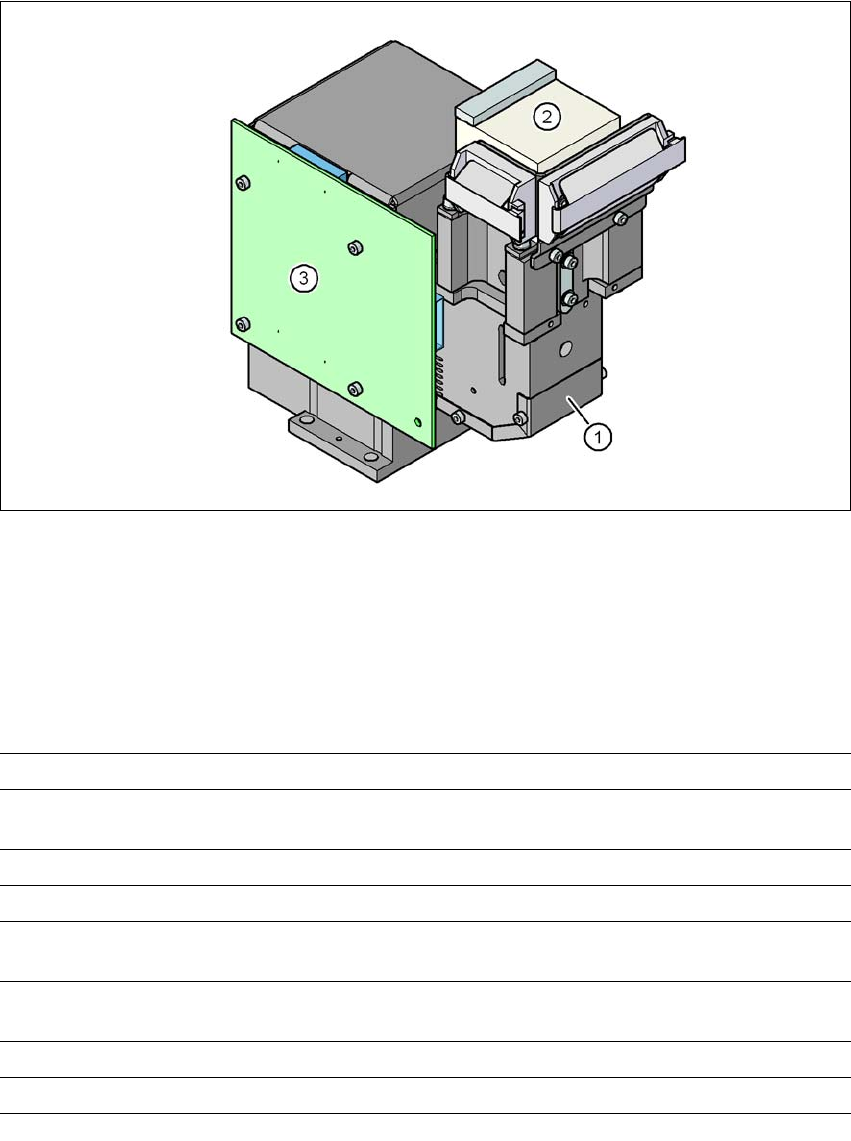

그림
3.8 - 4 C&P
컴포넌트
카메라
(29
타입
, 27 x 27,
디지털
)
(1) 컴포넌트 카메라 렌즈 및 조명
(2) 카메라 앰프
(3) 조명 제어
3.8.3.2 기술 데이타
3
컴포넌트 치수
0.3 x 0.3 mm² - 27 x 27 mm²
컴포넌트 범위
01005
a
- 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치 <18 x 18mm² 인 컴포넌트는 0.25mm
≥ 18 x 18mm² 인 컴포넌트는 0.35mm
최소 볼 지름 <18 x 18mm² 인 컴포넌트는 0.14mm
≥ 18 x 18mm² 인 컴포넌트는 0.2mm
비전 필드
32 x 32 mm²
조명 방법 전면 조명 ( 필요에 따라 5 단계로 프로그래밍 가능 )
a) 01005 컴포넌트 : 29 타입 카메라는 2009 년 11 월 출시 예정
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
167
3.8.4 고정 P&P 컴포넌트 카메라 (33 타입 , 55 x 45, 디지털 )
3.8.4.1 구조
3
그림
3.8 - 5
컴포넌트
카메라
(
고정
, P&P, 33
타입
, 55 x 45,
디지털
)
의
구조
3.8.4.2 기술 데이타
3
(1) 통합된 카메라 및 카메라 앰프를 구비한
카메라 설치 구멍
(2) 유리판 - 조명 및 렌즈 위측
컴포넌트 치수
0.5 x 0.5mm² - 55 x 45mm²
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 및 BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치
0.35 mm
최소 볼 지름
0.2 mm
비전 필드
65 x 50 mm²
조명 방법 전면 조명 ( 필요에 따라 6 단계로 프로그래밍 가능 )
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
168
3.8.5 PCB 카메라 ( 타입 34, 디지털 )
3.8.5.1 구조
3
그림
3.8 - 6 PCB
카메라
(
타입
34,
디지털
)
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.8.5.2 기술 데이타
3
PCB 피듀셜 최대 3 개 ( 서브 패널 및 멀티 패널 )
긴 보드 옵션의 경우 최대 6 개 ( 옵션 PCB 피듀셜은 최적화된 상
태로 출력합니다 ).
로컬 피듀셜 PCB 당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 피듀셜 유형
이미지 분석 그레이 스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조명 방법 전면 조명 ( 필요에 따라 3 단계로 프로그래밍 가능 )
피듀셜당
/ 불량 피듀셜
20ms - 200ms
비전 필드
5.78 x 5.78 mm²
초점면과의 거리
28 mm
