3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 168 3.8.5 PCB 카메라 ( 타입 34, 디지털 ) 3.8.5.1 구조 3 그림 3.8 - 6 PCB 카메라 ( 타입 34, 디지털 ) (1) PCB 카메라 렌즈 및 조명 (2) 카메라 앰프 3.8.5.2 기술 데이타 3 PCB 피듀셜 최…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
167

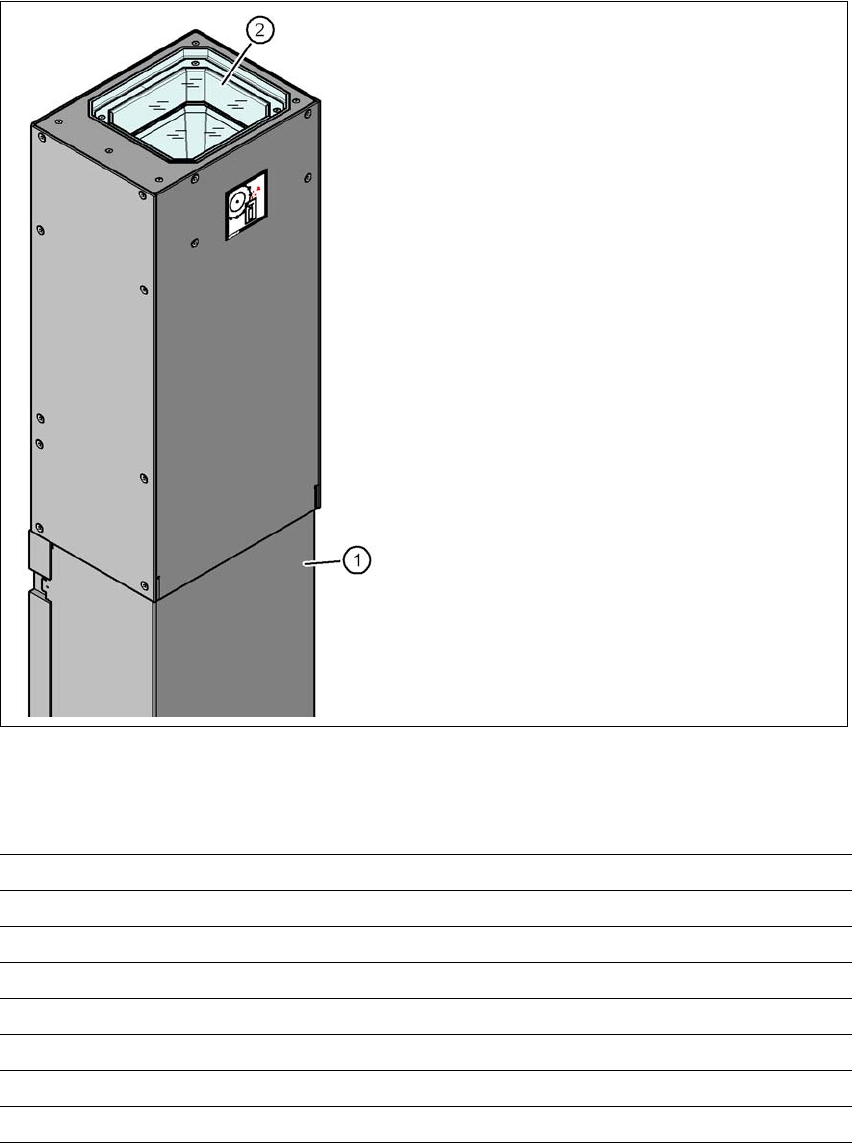

3.8.4 고정 P&P 컴포넌트 카메라 (33 타입 , 55 x 45, 디지털 )
3.8.4.1 구조
3
그림
3.8 - 5
컴포넌트
카메라
(
고정
, P&P, 33
타입
, 55 x 45,
디지털
)
의
구조
3.8.4.2 기술 데이타
3
(1) 통합된 카메라 및 카메라 앰프를 구비한
카메라 설치 구멍
(2) 유리판 - 조명 및 렌즈 위측
컴포넌트 치수
0.5 x 0.5mm² - 55 x 45mm²
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 및 BGA
최소 리드 피치
0.3 mm
최소 리드 폭
0.15 mm
최소 볼 피치
0.35 mm
최소 볼 지름
0.2 mm
비전 필드
65 x 50 mm²
조명 방법 전면 조명 ( 필요에 따라 6 단계로 프로그래밍 가능 )
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.8 비전 시스템 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
168

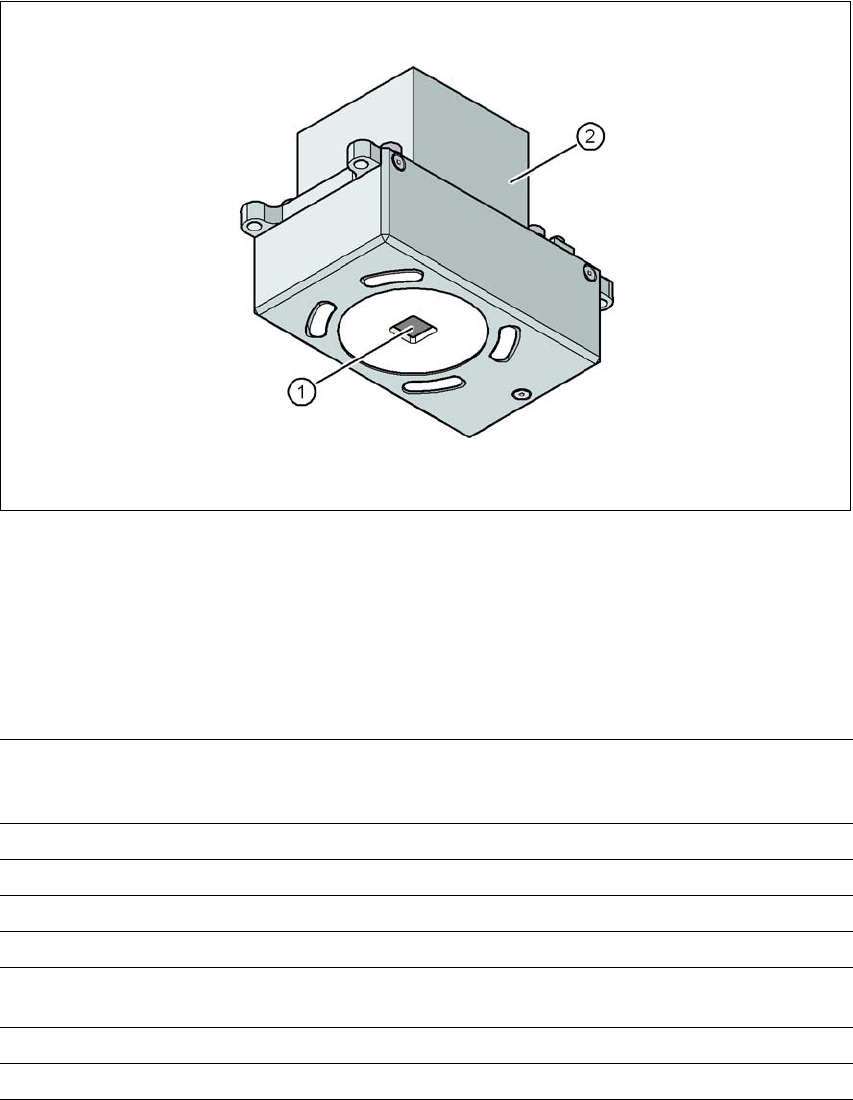

3.8.5 PCB 카메라 ( 타입 34, 디지털 )
3.8.5.1 구조
3
그림
3.8 - 6 PCB
카메라
(
타입
34,
디지털
)
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.8.5.2 기술 데이타
3
PCB 피듀셜 최대 3 개 ( 서브 패널 및 멀티 패널 )
긴 보드 옵션의 경우 최대 6 개 ( 옵션 PCB 피듀셜은 최적화된 상
태로 출력합니다 ).
로컬 피듀셜 PCB 당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 피듀셜 유형
이미지 분석 그레이 스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조명 방법 전면 조명 ( 필요에 따라 3 단계로 프로그래밍 가능 )
피듀셜당
/ 불량 피듀셜
20ms - 200ms
비전 필드
5.78 x 5.78 mm²
초점면과의 거리
28 mm
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.8 비전 시스템
169
3.8.5.3 피듀셜 기준
3
3.8.5.4 잉크 스폿 기준
3
2 개 피듀셜 찾기
3 개 피듀셜 찾기
X 축 /Y 축 위치 , 회전각도 , 평균 PCB 변형
추가 : X 및 Y 방향 개별적으로 전단 , 비틀림
피듀셜 모양 합성 피듀셜： 원 , 십자 , 사각 , 직사각 , 사방형 , 원형 , 사방형 ,
사각형 및 직사각 외곽 , 이중 십자
모든 패턴
피듀셜 표면
구리
주석
산화 및 납땜 저항 없음
휨이 1/10 이하인 구조 폭 , 환경에 양호한 대비
합성 피듀셜 치수
최소 X/Y 치수 ( 원형 및 직사각형 ):
최소 X/Y 치수 ( 환형 및 직사각형 ):
최소 X/Y 치수 ( 십자형 ):
최소 X/Y 치수 ( 이중 십자형 ):
최소 X/Y 치수 ( 사각형 ):
최소 프레임 폭 ( 환형 및 직사각형 ):
최소 바 폭 / 바 거리 ( 십자형 , 이중 십자형 ):
최대 X/Y 치수 ( 모든 피듀셜 모양 ):
최대 바 폭 ( 십자형 , 이중 십자형 ):
최소 허용 한계 ( 일반적 값 ):
최대
허용 한계 ( 일반적 값 ):
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
공칭치수의 2%
공칭치수의 20%
패턴치수
최소 치수
최대 치수
0.5 mm
3 mm
피듀셜 환경 검색 영역에 유사한 피듀셜 구조가 없는 경우 참조 피듀셜 주변
의 여유 공간은 필요하지 않습니다 .
방법 - 합성 피듀셜 식별 방법
- 평균 그레이 스케일 값
- 히스토그램 방식
- 템플릿 매칭
피듀셜 모양 및 치수 /합성 피듀
셜 구조
기타 방법
합성 피듀셜의 치수에 관해서는 제 3.8.5.3
절을 참조하십시오 .
피듀셜
기준 , 제 169 페이지 참조
최소 0.3mm
최대 5mm
마스킹 재료 적용 범위 양호
식별시간 방법에 따라 다름 : 20ms - 0.2s
