3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 172 3.9.1.5 SIPLACE X 시리즈 테이프 피더 모듈 의 모양 보통 X 시리즈 테이프 피더 모듈은 길이가 약 587mm, 높이가 약 200mm 입니다 . 컴포넌트 테이블 에 채우는 위치의 폭과 개수는 다음 표에 정리되어 있습니다 . …
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
171
3.9.1.2 테이프 릴 지름
모든 피더 모듈은 지름 19"(483mm) 까지의 릴을 수용할 수 있습니다 . PCB 컨베이어 높이와 관련
된 최대 테이프 릴 지름은 제 208
페이지 제 3.10.8.2 절을 참조하십시오 .
3.9.1.3 픽업되지 않은 탄탈룸 캐패시터 수동 제거
픽업 오류의 결과로 테이프가 잘릴 때 탄탈룸 콘덴서가 테이프 재질을 연소시키지 않도록 하기 위
해 " 픽업 오류 시 테이프에서 컴포넌트 제거 " 옵션을 포함하도록 사용자 인터페이스가 확장되었
습니다 . SIPLACE Pro 에서는 이 옵션을 선택해야 합니다 . 실장기에서 픽업되지 않은 컴포넌트는
컴포넌트 테이프에서 분리할 수 있을 때까지 반복해서 앞으로 이동됩니다 . 트랙이 비활성화되고
오퍼레이터에게 오류 메시지를 보내 테이프에서
탄탈룸 컴포넌트를 픽업하도록 알립니다 .
다른 트랙을 사용할 수 있는 경우 장비는 실장을 계속합니다 . 하지만 오퍼레이터는 장비를 정지시
키고 탄탈룸 컴포넌트를 픽업할 수 있습니다 .
사용할 수 있는 다른 트랙이 없고 다른 컴포넌트에 대해 실장 작업을 계속할 수 없는 경우에는 장
비가 멈춥니다 . 이 때 오퍼레이터는 다시 탄탈룸 컴포넌트를 빼내고 오류를 확인할 수
있습니다 .
오퍼레이터가 장비를 다시 가동시키면 실장이 계속되고 현재 사용 가능한 트랙에서 컴포넌트가 다
시 픽업됩니다 .
참고 3
이 소프트웨어 기능은 비싼 컴포넌트에도 매우 적합합니다 . 분말 금속 소재 캐패시터에 대한 안
전 지침을 따르십시오 ( 제 64 페이지 제 2.5.2 절 참조 ).
3.9.1.4 X 테이프 피더 모듈의 공급 용량
3
테이프 피더 모듈
피더 모듈의 최대 수량
SIPLACE X4I
피더 모듈의 최대 수량
SIPLACE X4 ,X3, X2
8 mm X 148 160
2x8 mm X 74 80
12 mm X 74 80
16 mm X 48 52
24 mm X 48 52
32 mm X 36 40
44 mm X 28 32
56 mm X 22 24
72 mm X
- 20
88 mm X
- 16
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
172
3.9.1.5 SIPLACE X 시리즈 테이프 피더 모듈의 모양
보통 X 시리즈 테이프 피더 모듈은 길이가 약 587mm, 높이가 약 200mm 입니다 . 컴포넌트 테이블
에 채우는 위치의 폭과 개수는 다음 표에 정리되어 있습니다 .
3
테이프 포켓 맨 위에 있는 돌출 부분의 최대 높이는 ≤ 3mm 입니다 . 피더 모듈의 플랩이 올라가 있
지 않고 피더 모듈이 컴포넌트 테이블에 단단히 고정되어 있어 헤드가 충돌할 위험이 최소화됩니
다 .
테이프 피더 모듈
피더 모듈 폭
(mm)
컴포넌트 테이블에서
필요한 피더 모듈 위치
8 mm X 10.8 1
2x8 mm X 22.9 2
12 mm X 22.6 2
16 mm X 34.4 3
24 mm X 34.4 3
32 mm X 46.2 4
44 mm X 58.0 5
56 mm X 69.8 6
72 mm X 81.6 7
88 mm X 105.2 9
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
173
3.9.1.6 SIPLACE X 시리즈 테이프 피더 모듈의 설계
아래 두 그림은 8mmX 테이프 피더 모듈을 참고로 한 X 시리즈 테이프 피더 모듈의 설계를 보여줍
니다 .
3

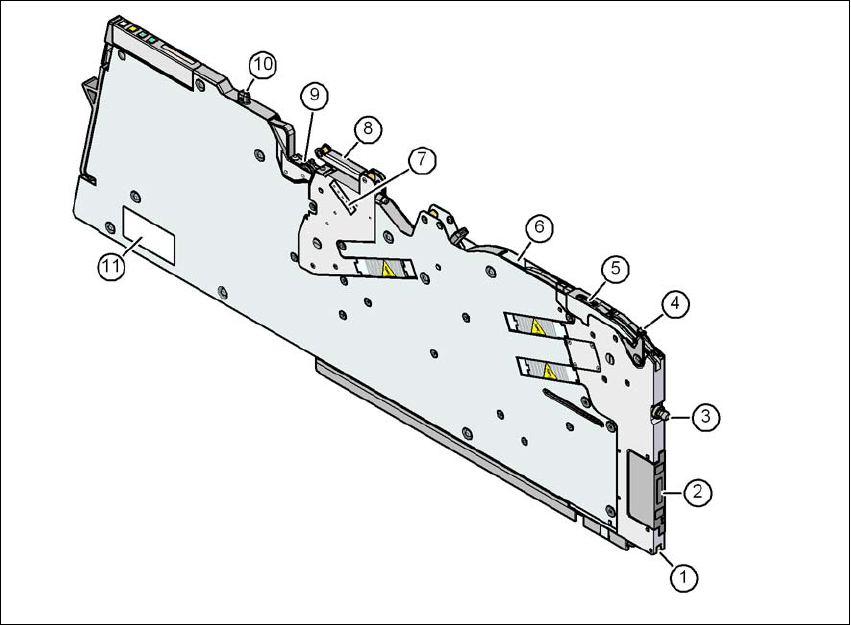

그림
3.9 - 1 8 mm X
테이프
피더
모듈
-
전면
보기
(1) 잠금 롤러 ( 컴포넌트 테이블의 잠금 걸쇠가 피더 모듈의 끝을 잠금 롤러로 고정 )
(2) EDIF ( 에너지 및 데이타 인터페이스 )
(3) " 앞쪽 " 센터링 핀
(4) 컴포넌트 테이프를 장착하거나 빼내기 위해 픽업 창을 들어올릴 수 있는 레버
(5) 픽업 창
(6) 테이프 가이드 채널 출구
(7) 커버 호일 장력 설정
(8) 커버 호일 로커
(9) 커버 호일 팩킹 휠
(10) " 뒤쪽 " 센터링
핀
(11) 명판
