사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 3.9 X 피더 모듈 177 3.9.2.3 12 mm X 테이프 피더 모듈 3 그림 3.9 - 5 12 mm X 테이프 피더 모듈 3 3 3 3 3 테이프 피더 모듈 , 12 mm X 품목 번호 00141271-xx 12 mm X 테이프 피더 모듈 ( 접합센서 구…
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
176
3.9.2.2 2x8 mm X 테이프 피더 모듈
3

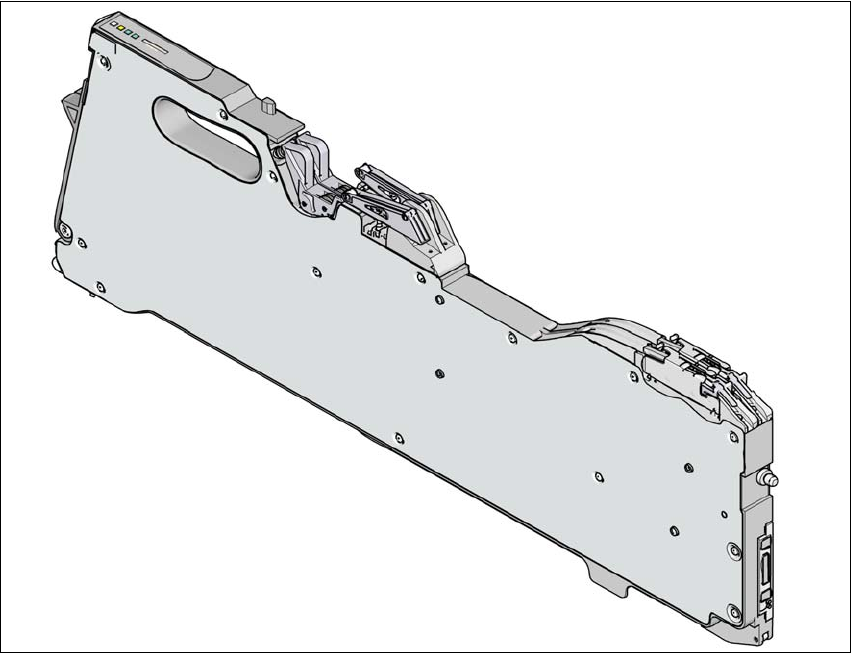

그림
3.9 - 4 2x8 mm X
테이프
피더
모듈
3
2x8 mm X 테이프 피더 모듈 품목 번호 00141269-xx
2x8 mm X 테이프 피더 모듈 ( 접합 센서 구비 ) 품목 번호 00141289-xx
폭
22.9 mm
충전된 피더 모듈 위치
2
컨베이어 증분
1 mm / 2 mm / 4 mm / 8 mm
컴포넌트 테이프별 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
177
3.9.2.3 12 mm X 테이프 피더 모듈
3

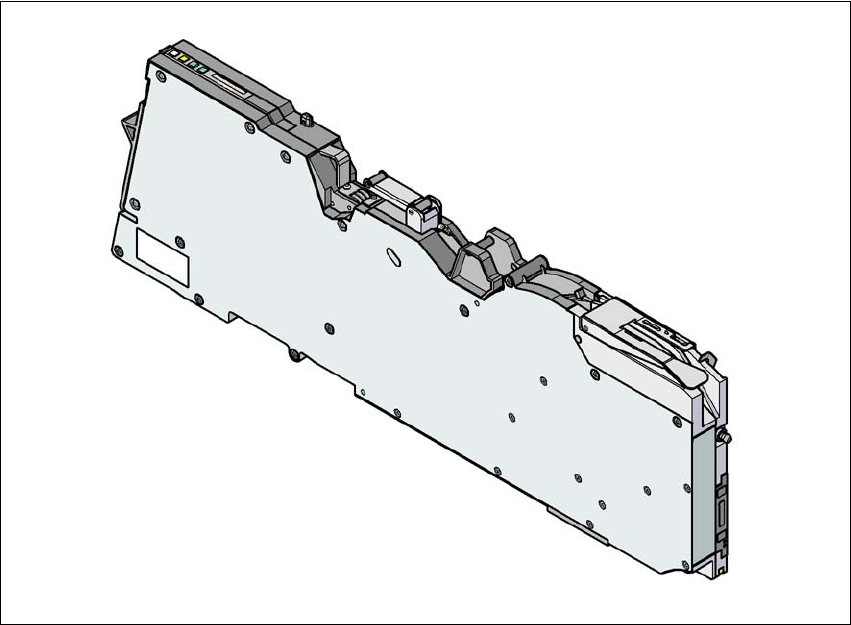

그림
3.9 - 5 12 mm X
테이프
피더
모듈
3
3
3
3
3
테이프 피더 모듈 , 12 mm X 품목 번호 00141271-xx
12 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141291-xx
폭
22.6 mm
충전된 피더 모듈 위치
2
컨베이어 증분 4mm-16mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
178
3.9.2.4 16 mm X 테이프 피더 모듈
3
그림
3.9 - 6 16 mm X
테이프
피더
모듈
3
16 mm X 테이프 피더 모듈 품목 번호 00141272-xx
16 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141292-xx
폭
34.4 mm
충전된 피더 모듈 위치
3
컨베이어 증분 4mm-20mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
