3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 180 3.9.2.6 32 mm X 테이프 피더 모듈 3 그림 3.9 - 8 32 mm X 테이프 피더 모듈 3 3 32 mm X 테이프 피더 모듈 품목 번호 00141274- xx 32 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
179
3.9.2.5 24 mm X 테이프 피더 모듈
3
그림
3.9 - 7 24 mm X
테이프
피더
모듈
3
3
3
24 mm X 테이프 피더 모듈 품목 번호 00141273-xx
24 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141293-xx
폭
34.4 mm
충전된 피더 모듈 위치
3
컨베이어 증분 4mm-32mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
180

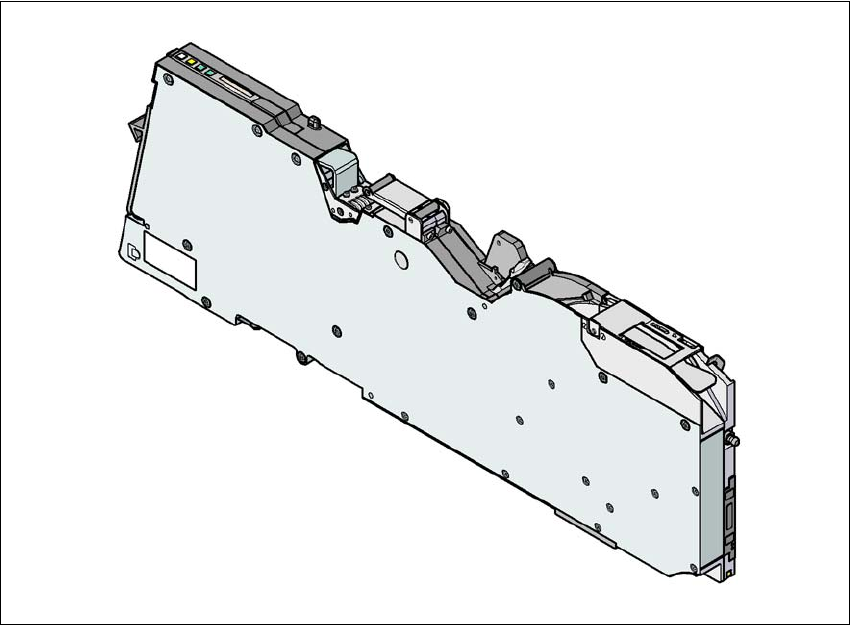

3.9.2.6 32 mm X 테이프 피더 모듈
3
그림
3.9 - 8 32 mm X
테이프
피더
모듈
3
3
32 mm X 테이프 피더 모듈 품목 번호 00141274-xx
32 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141294-xx
폭
46.2 mm
충전된 피더 모듈 위치
4
컨베이어 증분 4mm-40mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
181
3.9.2.7 44 mm X 테이프 피더 모듈
3
그림
3.9 - 9 44 mm X
테이프
피더
모듈
3
3
3
3
44 mm X 테이프 피더 모듈 품목 번호 00141275-xx
44 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141295-xx
폭
58.0
충전된 피더 모듈 위치
5
컨베이어 증분 4mm-52mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
