3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 184 3.9.2.10 88 mm X 테이프 피더 모듈 3 그림 3.9 - 12 88 mm X 테이프 피더 모듈 3 3 3 88 mm X 테이프 피더 모듈 품목 번호 00141278- xx 88 mm X 테이프 피더 모듈 ( 접합센서 구비 ) …
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
183
3.9.2.9 72 mm X 테이프 피더 모듈
3
그림
3.9 - 11 72 mm X
테이프
피더
모듈
3
3
3
72 mm X 테이프 피더 모듈 품목 번호 00141277-xx
72 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141297-xx
폭
81.6
충전된 피더 모듈 위치
7
컨베이어 증분 4mm-80mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
184
3.9.2.10 88 mm X 테이프 피더 모듈
3
그림

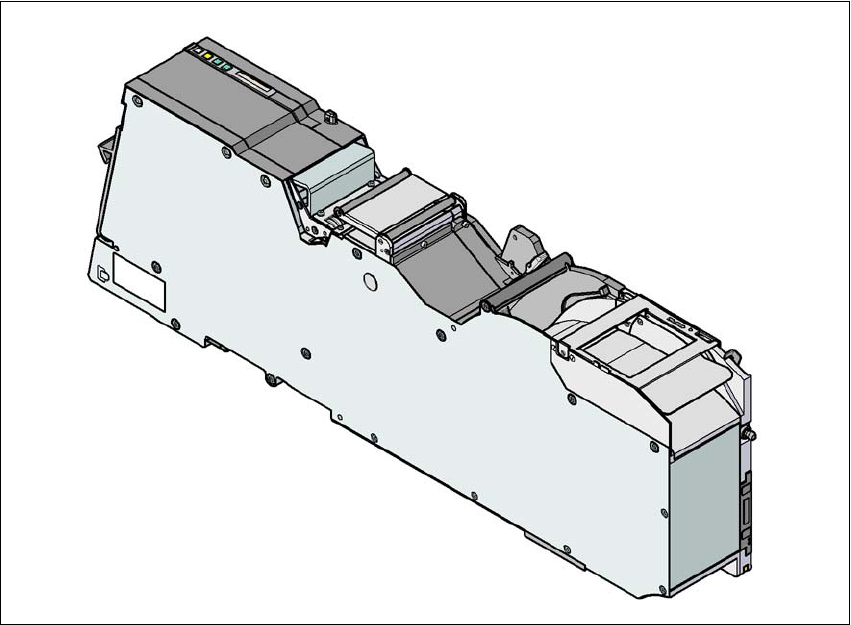

3.9 - 12 88 mm X
테이프
피더
모듈
3
3
3
88 mm X 테이프 피더 모듈 품목 번호 00141278-xx
88 mm X 테이프 피더 모듈 ( 접합센서 구비 ) 품목 번호 00141298-xx
폭
105.2 mm
충전된 피더 모듈 위치
9
컨베이어 증분 4mm-96mm (4mm 씩 증분 )
컴포넌트 테이프 교체시간
< 45s
실장기에 사전 설정된 피더 모듈 교체시간
≤ 8s
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
185
3.9.3 X 축 선형 침지장치 (LDU X)
품목 번호 00117011-xx 납땜액으로 사용되는 선형 침지 모듈 / LDU-X
품목 번호 침지판은 제 187
페이지 제 3.9.3.5 절을 참조하십시오 .
3
그림
3.9 - 13
선형
침지장치
(LDU X)
(1) LDU X
(2) 침지판
(3) 납땜액 컨테이너
(4) 표시패널 ( 라인당 20 개 글자씩 4 라인 )
(5) 6 개 박막키를 구비한 오퍼레이터 패널
(6) 상태표시 LED
(7) 비상 정지 버튼
3.9.3.1 설명
X 축 선형 침지장치 ( 그림 3.9 - 13 의 항목 1) 를 사용하면 납땜액으로 플랩칩과 CSP 컴포넌트를
적실 수 있습니다 . 납땜액 컨테이너 ( 그림 3.9 - 13
의 항목 3) 는 침지판 ( 그림 3.9 - 13 의 항목 2)
에 있는 선형 이동을 통해 슬라이딩하며 침지판 속도가 늦어질때 규정된 두께의 납땜액을 적용합
니다 . 납땜액으로 컴포넌트를 침지하는 파라미터에 관한 내용은 SIPLACE Pro 를 참조하십시오 .
