사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
185
3.9.3 X 축 선형 침지장치 (LDU X)
품목 번호 00117011-xx 납땜액으로 사용되는 선형 침지 모듈 / LDU-X
품목 번호 침지판은 제 187
페이지 제 3.9.3.5 절을 참조하십시오 .
3

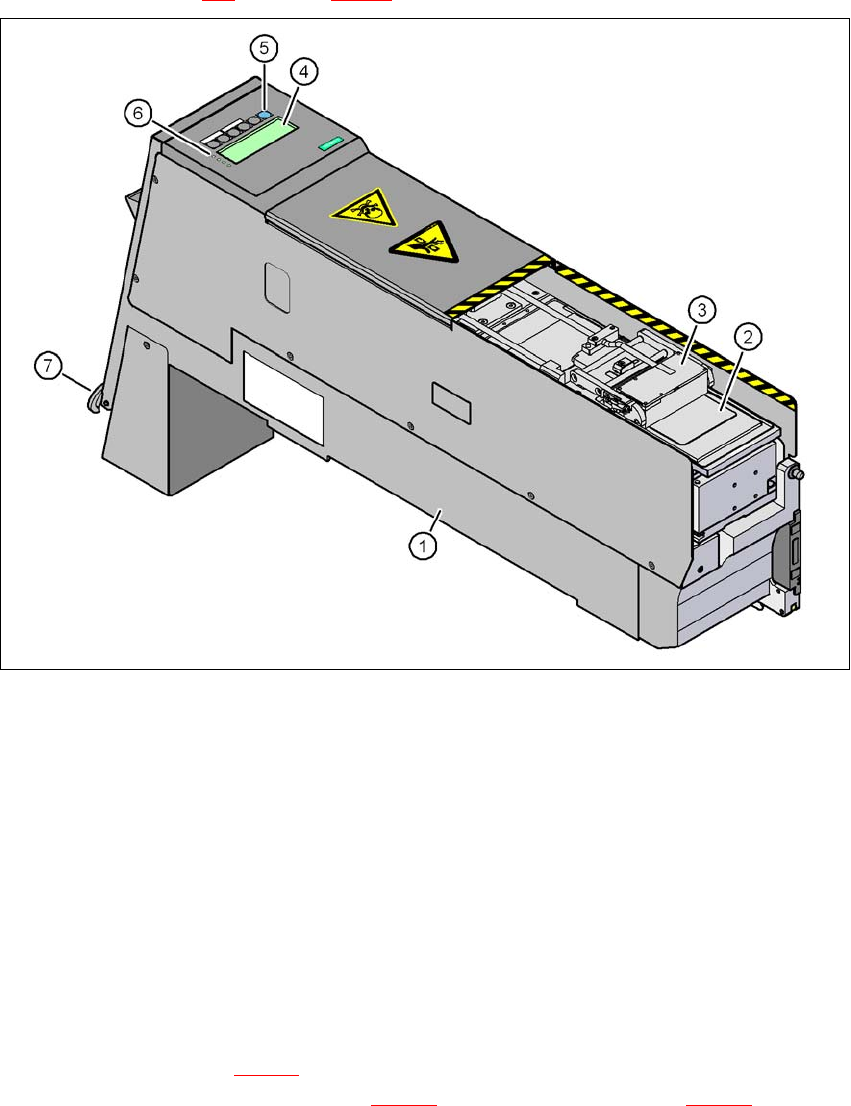

그림
3.9 - 13
선형
침지장치
(LDU X)
(1) LDU X
(2) 침지판
(3) 납땜액 컨테이너
(4) 표시패널 ( 라인당 20 개 글자씩 4 라인 )
(5) 6 개 박막키를 구비한 오퍼레이터 패널
(6) 상태표시 LED
(7) 비상 정지 버튼
3.9.3.1 설명
X 축 선형 침지장치 ( 그림 3.9 - 13 의 항목 1) 를 사용하면 납땜액으로 플랩칩과 CSP 컴포넌트를
적실 수 있습니다 . 납땜액 컨테이너 ( 그림 3.9 - 13
의 항목 3) 는 침지판 ( 그림 3.9 - 13 의 항목 2)
에 있는 선형 이동을 통해 슬라이딩하며 침지판 속도가 늦어질때 규정된 두께의 납땜액을 적용합
니다 . 납땜액으로 컴포넌트를 침지하는 파라미터에 관한 내용은 SIPLACE Pro 를 참조하십시오 .
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
186
컴포넌트가 침지되면 납땜층이 업데이트 됩니다 . 이 절차를 통해 컴포넌트가 지속적으로 처리될
수 있도록 확보합니다 .
작동에 관한 모든 매뉴와 파라미터는 표시 패널 ( 제 185
페이지 그림 3.9 - 13 의 항목 4) 에 표시되
어 있습니다 . 오퍼레이터 패널 ( 제 185
페이지 그림 3.9 - 13 의 항목 5) 에 있는 버튼을 사용하여
메뉴를 선택할 수도 있고 파라미터를 수정 및 저장할 수도 있습니다 . 표시 패널에 있는 4 LEDs (
제 185
페이지 그림 3.9 - 13 의 항목 6) 는 LDU-X 상태를 표시합니다 . 비상 정지 버튼을 누르면 (
제 185
페이지 그림 3.9 - 13 의 항목 7) LDU-X 는 즉시 종료됩니다 .
LDU-X 는 MultiStar 및 TwinStar 에 적용됩니다 . 독립된 피더 모듈 유형으로 설정에 추가할 수 있
습니다 . 모듈은 SIPLACE X 시리즈의 컴포넌트 트롤리에만 설치 가능합니다 . 효력이 발생된 경고
기능은 납땜액의 점성이 변경되는 것을 허용합니다 . X 피더 모듈의 에너지 및 데이타 인터페이스
를 사용하여 실장기밖에서 LDU-X ( 제 192
페이지 제 3.9.5 절 참조 ) 를 작동하여 테스트할 수 있
습니다 .
3.9.3.2 기술 데이타
더 자세한 기술 데이타 및 상세한 내용은 "SIPLACE LDU-X" 사용자 매뉴얼을 참조하십시오 .
설치가능 실장기
SIPLACE X4I, X4 ,X3, X2
SIPLACE X 시리즈 컴포넌트 트롤리에 있는 충전
된 8mm 위치
9
컴포넌트 치수 최대 55 x 55mm²，구체적인 크기는 실장 헤
드 유형에 따라 결정됩니다 .
최대 45 x 45mm² (TwinStar 에 있어서 )
조절가능한 납땜층 두께
15 - 260μL
납땜층 두께의 허용가능한 오차
± 5μL... ± 10μL
침지판에 납땜액을 적용하는 시간
> 3s
컴포넌트 침지시간 소프트웨어를 통해 조절가능
납땜액
Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
et al.
가능한 실장 헤드
MultiStar, SpeedStar, TwinStar
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
187
3.9.3.3 LDU-X 와 실장 헤드를 조합하는데 사용되는 옵션
3
3.9.3.4 제한
- 실장헤드의 한정된 픽업 영역：
SIPLACE X4I: 모든 위치
SIPLACE X4/X3/X2: 위치 1 과 3
-LDU-X는 반드시 수동으로 설치하여 추가해야 합니다 .
-LDU-X는 레인 7 -26 에만 설치 가능합니다 .
- 컴포넌트 트롤리별로 LDU-X 한개만 추가가능합니다 .
- 와플팩 트레이 홀더와 LDU-X 는 한개 컴포넌트 트롤리에 설치할 수 없습니다 .
- 선형 피더는 LDU-X 주위에 설치할 수 없습니다 .
-MTC와 LDU-X 는 갠트리를 통해서면 PA 에 설치될 수 있습니다 .
- 갠트리는 두개 위치에서 픽업할 수 있어도 한개 LDU-X 에서만 픽업해야 합니다 .
3.9.3.5 규정된 납땜층 두께의 침지판
주의할 점 3
유입 두께는 사용되는 흐름에 따라 달라지게 된다 . 구성품과 원하는 흐름 높이가 동일할지라도
요청되는 융용 플레이트 깊이가 서로 다른 흐름에 따라 달리될 수 있다 .
실장 헤드
실장기
C&P20 CPP
( 높은 조립 위치 )
CPP
( 낮은 조립 위치 )
TH
SIPLACE X4I
적용함
a
a) 기능상태 02 에 한해 LDU-X 를 적용합니다 .
적용되지 않음 적용함 적용되지 않음
SIPLACE X4
적용함
a
적용함 적용함 적용함
SIPLACE X3
적용함
a
적용함 적용함 적용함
SIPLACE X2
적용함
a
적용함 적용함 적용함
침지판 두께 품목 번호
30μL 00117023-xx
60μμL 00117026-xx
70μL 00117027-xx
75μL 00117021-xx
80μL 00117028-xx
90μL 00117029-xx
