3.9.4.1 X 시리즈 피더 모듈 어댑터 ( 라벨 표시 모듈 구비 )
3
그림
3.9 - 14 X
시리즈
피더
모듈
어댑터
(
라벨
표시
모듈
구비
)
(1) X 시리즈 피더 모듈 어댑터 ( 품목 번호 00141305-xx)
(2) SIPLACE 라벨 표시 모듈 어댑터판 ( 품목 번호 00141310-xx)
(3) 라벨 표시 모듈
3.9.4.2 X 시리즈 피더 모듈 어댑터 ( 선형 진동 피더 구비 )
참고 3
어댑터판은 기본 사양으로 X 시리즈 피더 모듈 어댑터와 함께 제공됩니다 :
- 어댑터판은 높이가 16.5mm 에 달하는 컴포넌트에 사용해야 합니다 .
- 높이 16.5mm-25mm 사이의 컴포넌트는 어댑터판을 적용하지 않고 처리합니다 .
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
190
3

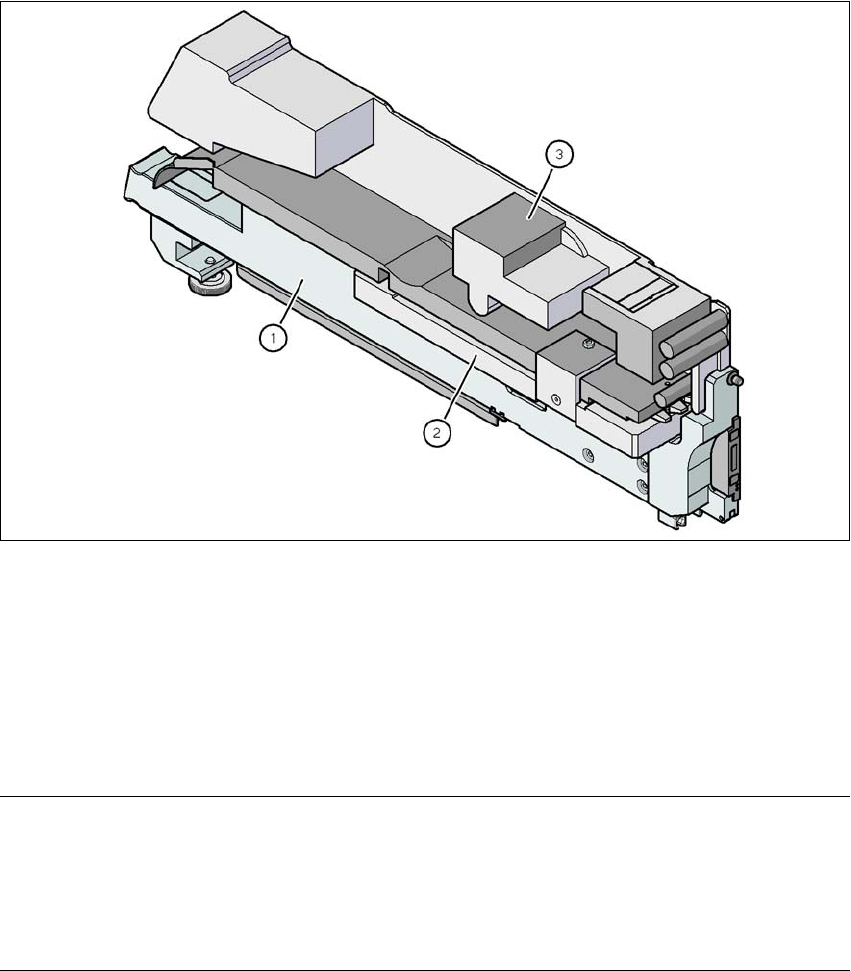

그림
3.9 - 15 X
시리즈
피더
모듈
어댑터
(
선형
진동
피더
구비
)
(1) X 시리즈 피더 모듈 어댑터 ( 품목 번호 00141305-xx)
(2) 16.5mm 어댑터판 ( 납품시 제공됨 )
(3) 선형 진동 피더， 3 타입 ( 품목 번호 00142031-xx)
폭 34.4 mm
피더별 트랙 수 1, 2 혹은 3 3
충전된 피더 모듈 위치 3 3
컴포넌트 재고 스틸 스틱 매거진 별로 최고 150 개를 초과하지 않으며 3
구체 수량은 컴포넌트 길이에 따라 결정됩니다 . 3
스틱 매거진 사양 9.5mm 폭 / x 3 3
15mm 폭 / x 2 3
>15mm 폭 / x 1 3
30mm 폭 / x 1 3
SIPLACE Pro 의 진동시간 SIPLACE Pro 에 따라 다르며 400 에서부터
1,000ms 이상 3
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
191
3.9.4.3 X 시리즈 피더 모듈 어댑터 ( 리젝트 컨베이어 구비 )
3
그림
3.9 - 16 X
시리즈
피더
모듈
어댑터
(
리젝트
컨베이어
구비
)
(1) X 시리즈 피더 모듈 어댑터 ( 품목 번호 00141305-xx)
(2) 리젝트 컨베이어 어댑터판 ( 품목 번호 00141308-xx)
(3) 리젝트 컨베이어
