3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 194 3.9.6 SIPLACE X 시리즈 컴포넌트 트롤리의 와플팩 트레이 홀더 품목 번호 00141285- xx 와플팩 트레이 홀더， X 시리즈 3 그림 3.9 - 18 와플팩 트레이 홀더 (1) SIPLACE X 시리즈의 와플팩 트레이 홀더…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
193
3.9.5.1 설명
에너지 및 데이터 인터페이스를 통해 X 피더 모듈을 실장기 및 셋업 영역 외부에서 사용할 수 있습
니다 . 이 인터페이스는 오메가 프로파일 ( 제 190
페이지 그림 3.9 - 15 의 항목 7) 의 알루미늄 프
레임으로 구성되어 피더 모듈을 고정 및 가이드 하는데 사용됩니다 . 피더 모듈은 X 컴포넌트 트롤
리와 마찬가지로 슬라이더를 통해 오메가 프로파일에 실장되며 피더 모듈의 앞쪽 센터링 핀이 위
치결정 구멍에 완전히 끼워질 때까지 이 피더 모듈을 앞쪽으로 밉니다 ( 제 190
페이지 그림 3.9 -
15 의 항목 9). 잠금걸쇠 ( 제 190 페이지 그림 3.9 - 15 의 항목 8) 는 모듈을 이 위치에 잠급니다 .
피더 모듈을 제거하려면 간단하게 해제 버튼을 누르면 됩니다 ( 제 190
페이지 그림 3.9 - 15 의 항
목 1). 잠금걸쇠를 ( 제 190
페이지 그림 3.9 - 15 의 항목 8) 아래로 누르면 피더 모듈이 해제됩니다
. 접이식 받침대 ( 제 190 페이지 그림 3.9 - 15 의 항목 6) 는 에너지 및 데이타 인터페이스의 위치
를 고정하므로 특히 넓은 피더 모듈에 적합합니다 .
전자 케이스 ( 제 190
페이지 그림 3.9 - 15 의 항목 5) 내에 에너지 및 데이타 인터페이스 제어장치
가 구비되었습니다 . 오퍼레이터 패널 ( 제 190
페이지 그림 3.9 - 15 의 항목 2) 에는 시작 및 정지
버튼 그리고 상태 표시등 LED 두개가 있습니다 . PC 와의 통신은 데이타 케이블 ( 제 190
페이지
그림 3.9 - 15
의 항목 3) 을 통해 진행합니다 . 전원 케이블 ( 제 190 페이지 그림 3.9 - 15 의 항목 4)
은 전원장치에 연결됩니다 .
3.9.5.2 용도
에너지 및 데이터 인터페이스는 X 피더 모듈을 점검 , 유지보수 및 수리하는 데 사용되며 PCB 생
산용으로 미리 셋업할 경우에도 사용됩니다 . 이 경우 , 에너지 및 데이터 인터페이스는 기판 ( 제
196
페이지 그림 3.9 - 19 의 항목 10) 에 고정되어 있습니다 . 코일 홀더 ( 제 196 페이지 그림 3.9 -
19 의 항목 11) 도 기판에 조립되어 있습니다 . 컴포넌트 테이프를 삽입할 때 증분 , 픽업 위치 및 컨
베이어 속도를 점검하거나 재설정할 수 있습니다 . 세부 사용자 매뉴얼에서는 인터페이스 사용법
과 필요한 서비스 작업을 설명합니다 .
3.9.5.3 인도물
- 단일 슬롯 EDIF
a
- 전원공급장치 , AC 100 - 120 / 200 - 240 V, DC +30V, 4.3 A
- 코일 암이 장착된 기판
- 사용자 매뉴얼
a) EDIF = 에너지 및 데이타 인터페이스
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.9 X 피더 모듈 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
194
3.9.6 SIPLACE X 시리즈 컴포넌트 트롤리의 와플팩 트레이 홀더
품목 번호 00141285-xx 와플팩 트레이 홀더， X 시리즈
3

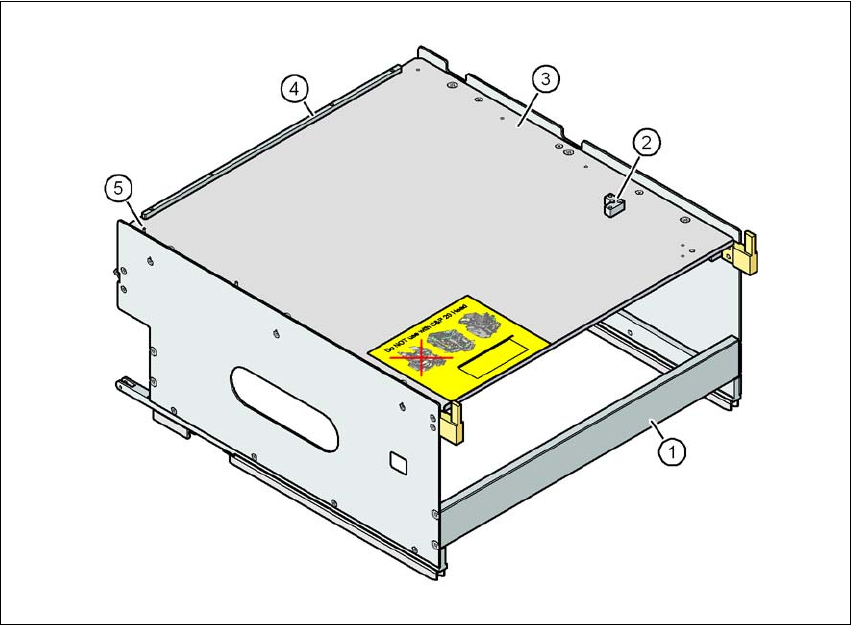

그림
3.9 - 18
와플팩
트레이
홀더
(1) SIPLACE X 시리즈의 와플팩 트레이 홀더
(2) 두번째 JEDEC 와플팩 유지 브라켓
(3) 와플팩 트레이 캐리어
(4) JEDEC 와플팩 트레이의 정지바
(5) 위치결정 핀 - JEDEC 와플팩 트레이의 제로 포인트
3
별도로 설치되는 JEDEC 와플팩 트레이 혹은 와플팩 매거진은 마그네틱을 사용해 와플팩 트레이
캐리어에 고정가능합니다 . JEDEC 와플팩 트레이를 두개 설치하였을 경우 반드시 MTC 에 사용되
는 와플팩 트레이 캐리어처럼 잠금레일 및 유지레일을 사용해 고정해야 합니다 .
부품 : 품목 번호 :
마그네틱 00316593-xx
JEDEC 트레이용 잠금 레일 및 유지 레일 00372615-xx
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.9 X 피더 모듈
195
3.9.6.1 기술 데이타
3
3.9.6.2 위치별 및 실장기별 와플팩 트레이 수량
3.9.6.3 X 시리즈 컴포넌트 트롤리에서 와플팩 트레이 홀더 사용
-> 피더 모듈의 앞쪽 슬라이더 가이드는 ( 제 196 페이지 그림 3.9 - 19 의 항목 1) 삽입 보조장치
에 위치합니다 ( 제 196
페이지 그림 3.9 - 19 의 항목 6) .
-> 가이드 프로파일을 따라 홀더를 앞으로 밉니다 ( 제 196
페이지 그림 3.9 - 19 의 항목 7). 홀더
는 앞쪽 (1) 및 뒤쪽 슬라이드 가이드 ( 제 196
페이지 그림 3.9 - 19 의 항목 2) 를 통해 가이드
프로파일을 따라 이동합니다 .
-> " 앞쪽 " 센터링 핀 ( 제 196
페이지 그림 3.9 - 19 의 항목 4) 두개가 센터링 홀 ( 제 196 페이지
그림 3.9 - 19
의 항목 10) 에 완전히 들어가서 보이지 않을때까지 홀더를 조심스럽게 밉니다 .
-> 홀더에 있는 두개 " 뒤쪽 " 센터링 핀 ( 제 196
페이지 그림 3.9 - 19 의 항목 3) 을 주시합니다 .
이 두개 센터링 핀은 센터링바의 홈 ( 제 196
페이지 그림 3.9 - 19 의 항목 8) 에 쉽게 들어갈 수
있어야 합니다 .
-> 홀더가 정지위치에 있을 시 잠금탭 ( 제 196
페이지 그림 3.9 - 19 의 항목 9) 은 홀더의 잠금롤
러 (5) 에 잠겨집니다 .
3
와플팩 트레이 홀더는 사용자 인터페이스에서 잠금 및 해제할 수 있습니다 . 따라서 실장작업하는
동안 홀더를 교체할 수 있습니다 .
치수 ( 길이 x 넓이 x 높이 )
429 mm x 376 mm x 200 mm
컴포넌트 테이블에 있는 충전된 위치 32 개 위치
a
a) X 피더 모듈은 기타 8 개 위치를 통해 포지셔닝 할 수 있습니다 . 잠금 레일 및 유지 레일을 사용할 경우 일측에
돌출된 고정레버로 인해 사용가능한 위치가 6 개로 줄어듭니다 .
X 시리즈 실장기의 포지셔닝 옵션 위치 2 및 4
소프트웨어
실장기 소프트웨어 SR.601.xx 혹은 업데이트 버젼
프로그래밍 시스템 SIPLACE Pro 3.0 혹은 업데이트 버젼
실장헤드의 범위
TwinStar, CPP
실장기 위치 2 위치 4
X4 1 1
X3 2 1
X2 2 2
