3.10 SIPLACE X 시리즈 컴포넌트 트롤리
품목 번호 00119722-xx SIPLACE X 시리즈 컴포넌트 트롤리
SIPLACE X 시리즈 실장기에는 컴포넌트 트롤리를 최고 4 개까지 도킹할 수 있습니다 .

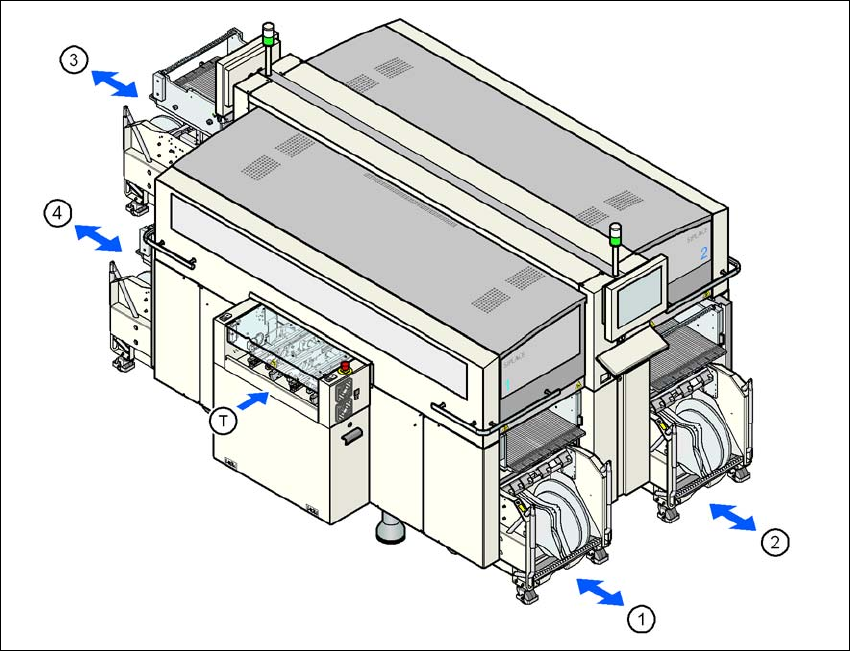

위치번호는 아래 다이어그램에 표시된바와 같습니다 .
3
그림
3.10 - 1
컴포넌트
트롤리
위치
, SIPLACE X
시리즈
(1) 위치 1
(2) 위치 2
(3) 위치 3
(4) 위치 4
(T) PCB 이동 방향
컴포넌트 트롤리는 독립된 모듈로서 외부 설치 영역에 피더와 함께 설치가능합니다 . 생산과정에
서 컴포넌트 트롤리를 교체해야 될 경우에만 잠시 생산 중단된다는 의미입니다 .
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.10 SIPLACE X 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
198
3
그림
3.10 - 2 SIPLACE X
시리즈
-
컴포넌트
트롤리
(
높이
950mm
인
PCB
컨베이어
구비
)
3

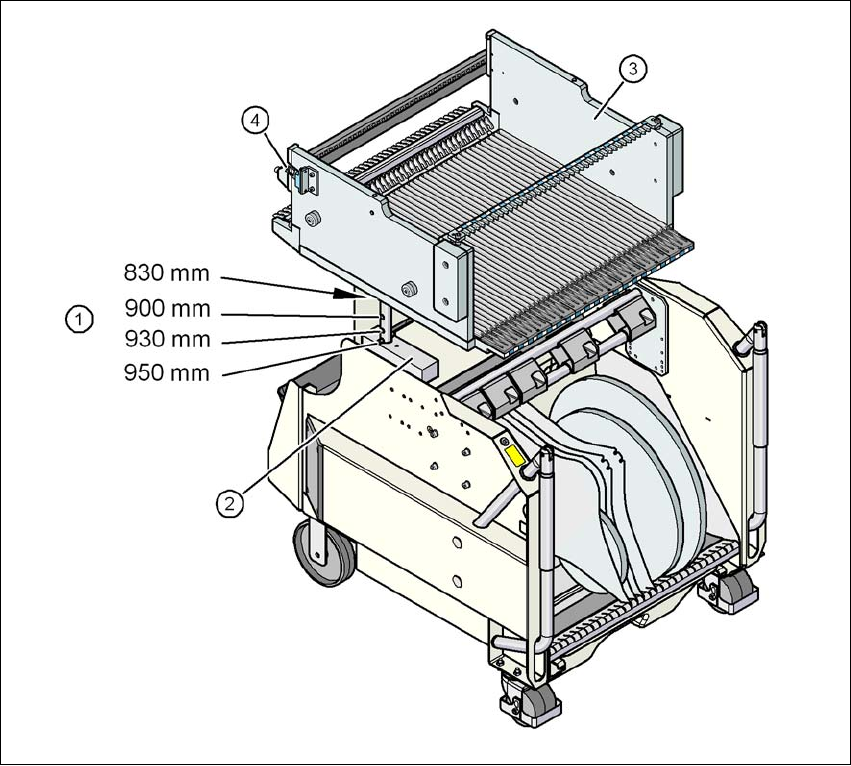

(1) 가이드 컬럼내에 있는 PCB 이송 높이가 900, 930 및 950mm 인 구멍 . 컨베이어 높이가
830 mm 일 경우 컴포넌트 테이블은 진공분배기 (2) 에 위치합니다 .
(2) 지지블럭
(3) 컴포넌트 테이블
(4) 컴포넌트 트롤리 도킹 장치내 안전 스위치 개폐용 접점
